作品 S_04 : 今まで集めたジャンクで3石ラジオ

<製作履歴>

2020.02.27

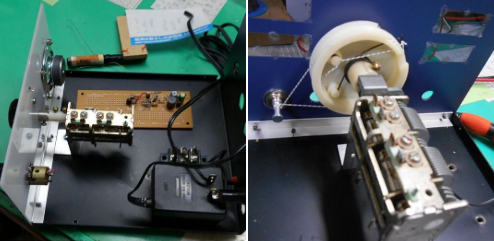

当該投稿における代表画像  筐体への組み込み開始しました。
手元にあったアクリルパネル(2mm厚)を使い加工。
バリコンがステレオチューナーからの取外し品で、糸かけ式で挑戦したがうまくいかず、周波数表示も構想が浮かばずで断念、バリコンについていた減速ギアを取外しシャフトだけにして、バーニアダイヤルに接続。
2020.02.17

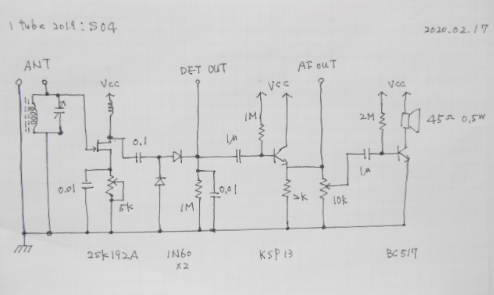

当該投稿における代表画像  やっと回路を確定!Ltspiceで書こうと思ったけど、デジカメの設定を変えてみました。今までオートで撮っていたのをコロッと忘れてた、どれだけ映るのか楽しみ。
なお写真加工ソフトの無料お試し期間が過ぎたので使えず。プリント基板は回路変更とかで途中なので、基盤が組みあがった時点でアップします。
2020.01.10

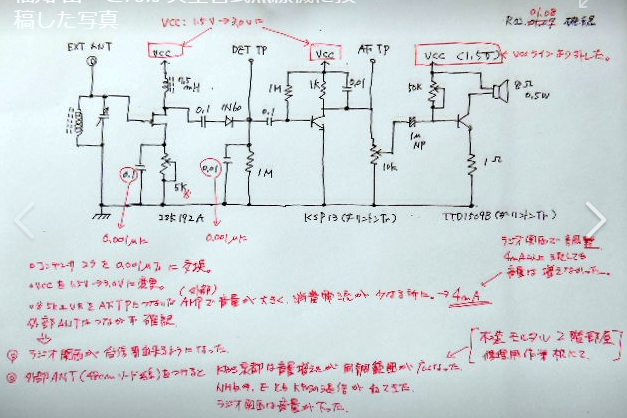

当該投稿における代表画像  昨日の結果です、アドバイスを戴いたRF部分の定数の見直し。
 点検するのにパワーアンプ部分のVCCを切り離しました。今まで3局しか受信できなかったのが、弱いながらもラジオ関西が受信できるようになりました、次は検波後のKSP13回路の見直しに掛かります。倍電圧検波には進まず、この検波回路で行きます。
 フォトレタッチソフトにはアドバイスいただいた機能はみあたりませんでしたので自動レベル補正にて。
2020.01.07

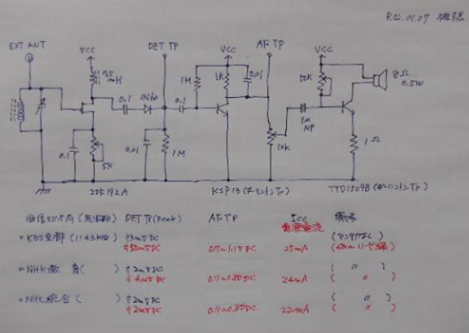

当該投稿における代表画像  ようやく再開しました、今日は今までの復習を兼ねて、回路を基板から追いかけ、以前書いた回路とチェックして書き直して(鉛筆じゃなく水性ボールペンで、かなりコントラストが出てきた、まだvcc=1.5vが抜けていますが)スピーカから出てくる音は小さいのでAFの電圧を3vでやってみます。
2019.11.25

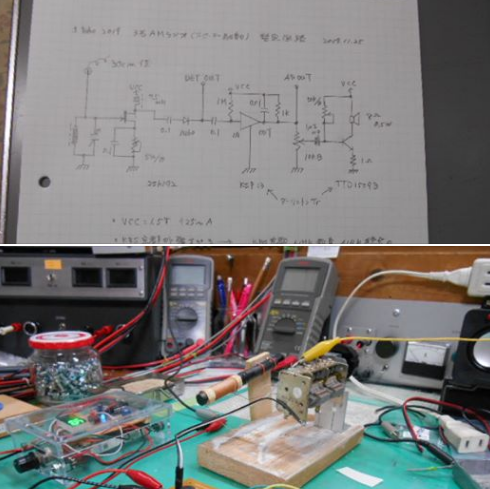

当該投稿における代表画像  初期構想での回路構成より若干変更しましたがAM放送3局受信(KBS京都が近くにあり、めっちゃ強力に入感)出来ました、これから定数とかの最適化を進めます。
JH3GIX 福知

2019.10.06

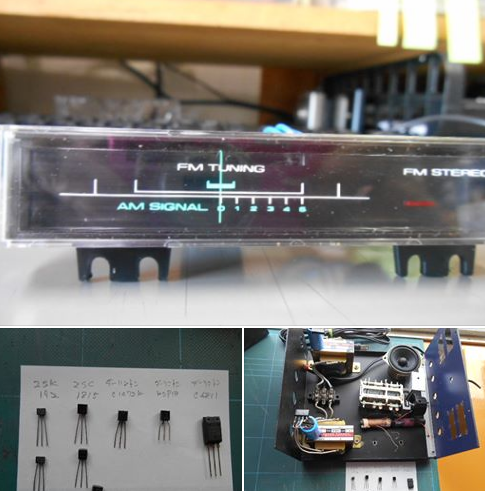

当該投稿における代表画像  使う予定のパーツたちです、バリコン、バーアンテナはステレオチューナーからの流用、ケースは以前作って回路等は他のケースに入れた残り、電源トランス、ブリッジダイオードは流用、半導体は色々探して出てきた物を。今の所新規費用は0円です。Sメーターも出てきました。

<初期構想>

2019.10.05
 今まで集めたジャンクを使い3石ラジオを作ろうと思っています、FET(2sk192)によるRF1段、トランジスタ検波(2sc1815)、ダーリントントランジスタ(型式失念)によるトランスレスのアンプで8Ω3wのスピーカーを鳴らす。 すべてある筈です。(笑) 後日写真とともにアップします。   de JH3GIX 福知
