単球AMラジオコンペ 応募作品と評価結果 (作品番号1b)
最新改定 2018.May.31 単球ラジオコンペ事務局

作品番号1b 写真1小 作品番号1b 写真2小 作品番号1b 写真3小 作品番号1b 写真4小
作品要旨 作品説明 写真等 回路図 評価等

<作品要旨>

 宮沢さんのユニークな直接鉱石ラジオ+AFアンプの構成です。
 以下に当該作品の製作者から提供された作品説明等を掲げます。

<作品説明> 作品番号 1b

1.作品名:最信型 0−D−1

2.製作者:宮沢 強 (JA0VI)

3.方式名:鉱石ラジオ+低周波増幅

4.仕様:

 供給電源/AC100V
 真空管名/6AG7

5.回路構成: ダイオード検波・増幅方式

6.操作要領:

 操作要素/要領

  POW ON/OFF(電源入切り) 同調操作

  同調時、歪みが多い場合には、シャーシー上にある、ポテンショメーターを回し、綺麗に受信できる位置にする。
  (同調コイルと入力インピーダンスを合わせる)

7.その他 (製作者特記)

  1TUBECOMPにシンプルなものを出した、始めはST管の42を使い制作したのだが、どうもうまくないので、真空管を交換して

  初期の目標を達成した。ハイQのコイル・バリコンで感度・音量も申し分ない。

  もしも私が都会地で数々部品の購入が出来た場合は多分42を使い成功したと思われる。

  スイッチを入れしばらくしてなりだす真空管独自のラジオを楽しんでいる。


<写真等>

 当該作品の製作者から提供された写真です。 補助的な説明は事務局によるものです。

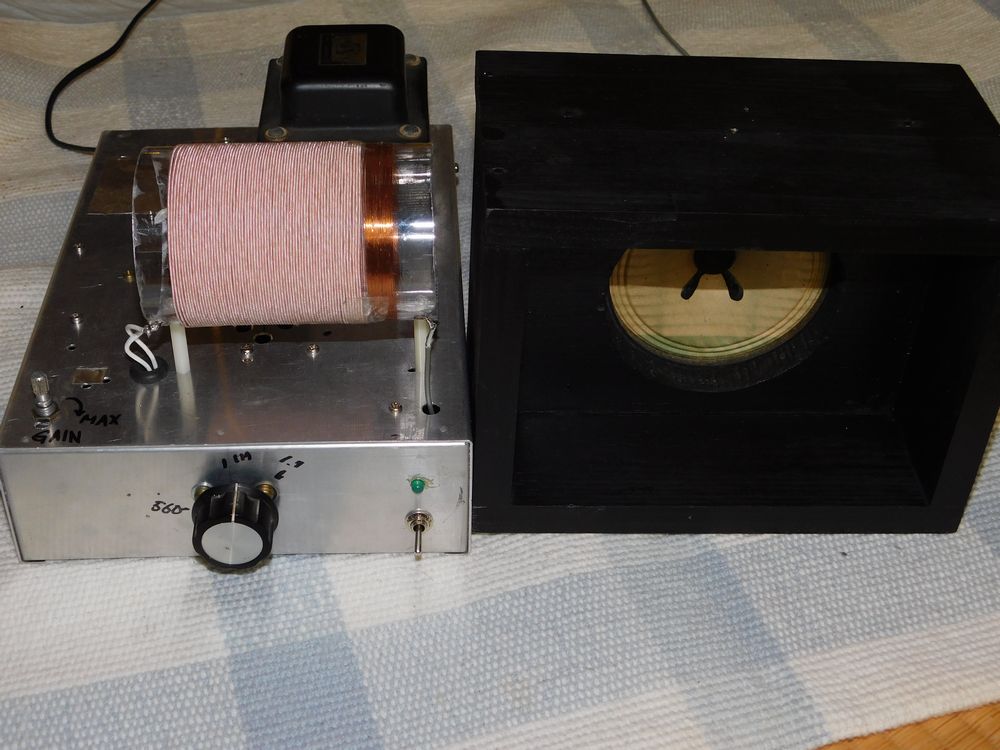

写真1: スピーカとラジオ本体は分離構成です。
作品番号1b 写真1

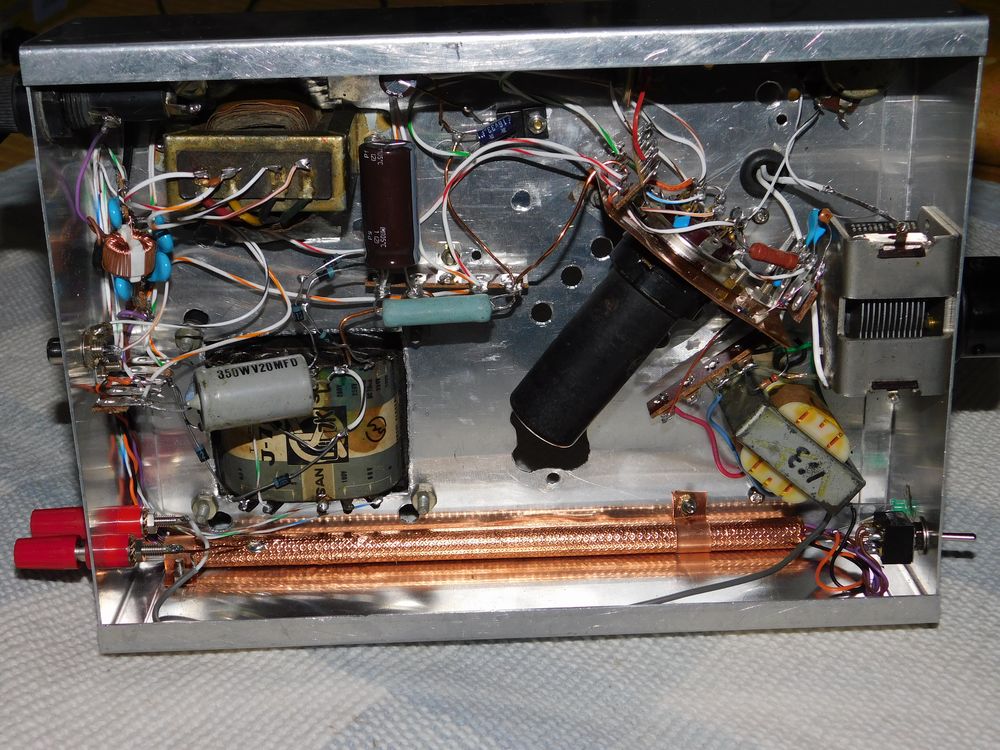

写真2: 真空管はシャーシ裏側に居ます。
作品番号1b 写真2

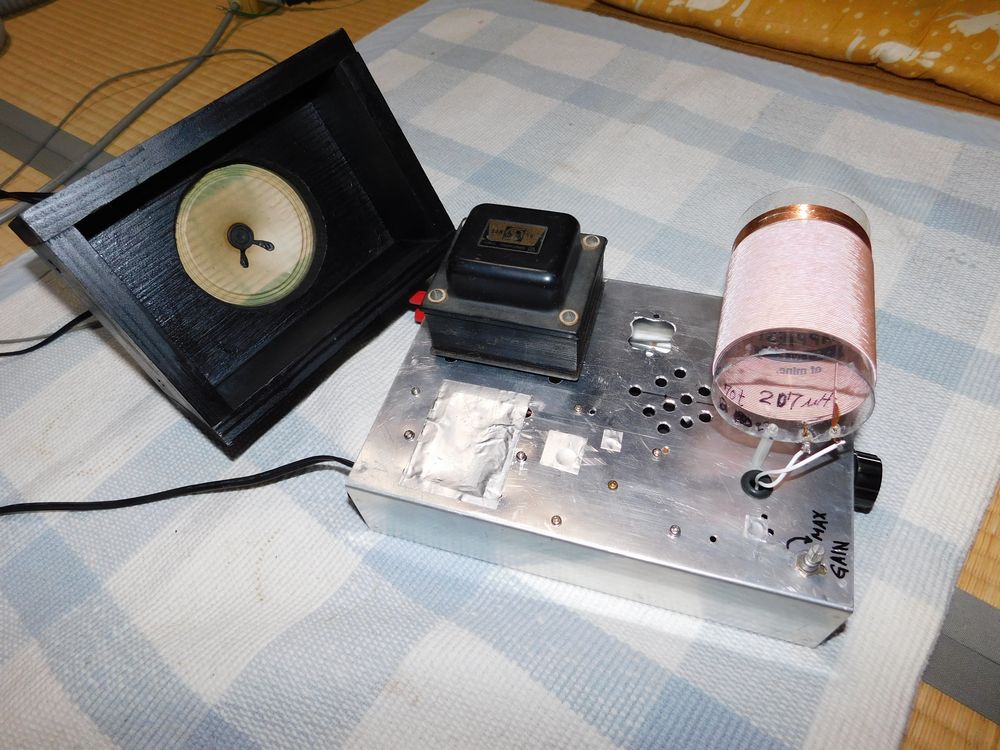

写真3: 大型単層ソレノイドコイルですね。
作品番号1b 写真3

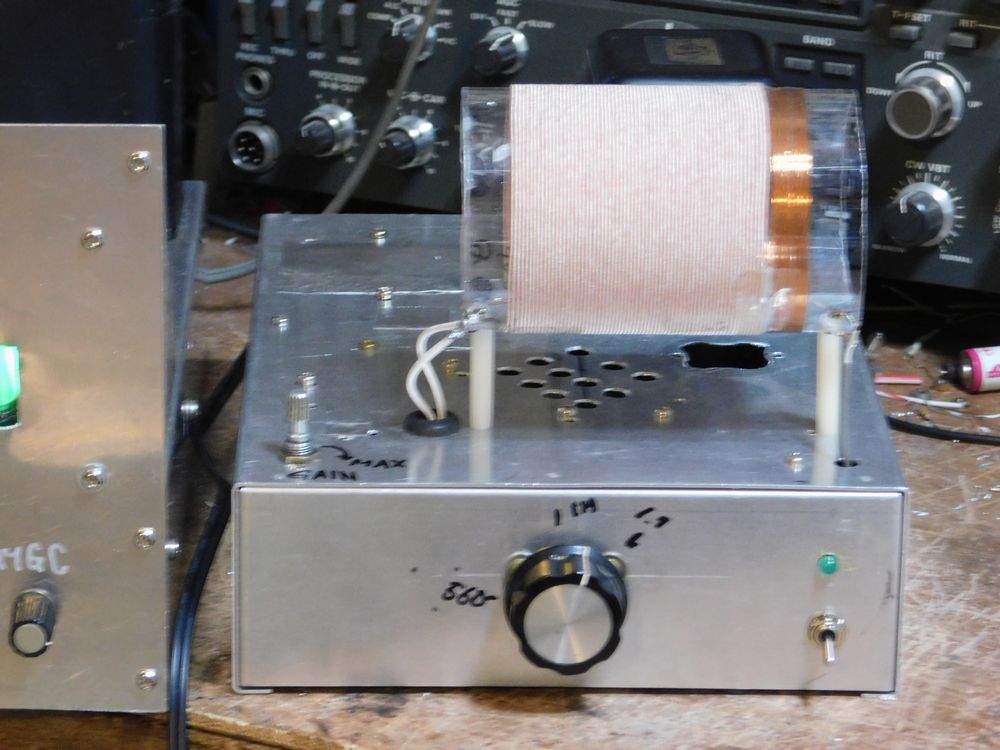

写真4: 操作は同調だけ、とてもシンプル。

作品番号1b 写真4

<回路図>

 作品製作者の都合により 回路図は公開されません。


<評価等>

A.基本規約への適合

項目 評価属性 結果 補足
 大きさ 定量 満足
 構成 定量 満足
 電源 定量 満足
 回路への制約 定量 満足しない

B.機能・性能

項目 評価属性 結果 備考
 受信操作性 官能 ---
 受信周波数範囲 定量 ---
 受信感度計測 定量 ---
 音響出力の忠実度 定量 ---
 外部影響 定量 ---

C.独自性・固有性

項目 評価属性 結果 備考
 全体着想 官能 ---
 方式官能 ---
 回路 官能 ---
 適用部品 官能 ---
 意匠デザイン 官能 ---




改定来歴:
 2018.May.31 評価関連を追加
 2018.May.04 作品製作者へのレビュー用
