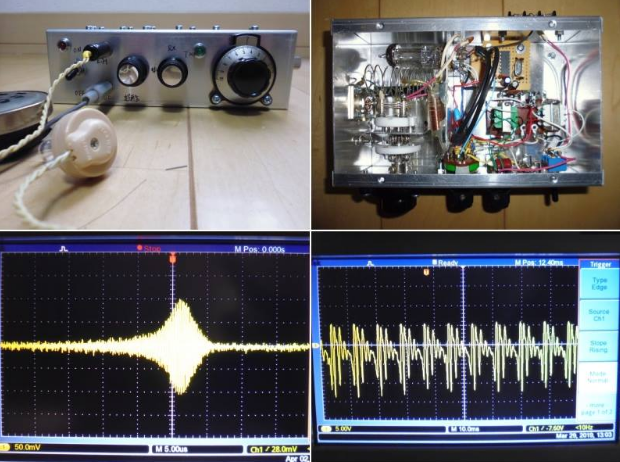

最後の追い込みになります。写真は外観と、受信時 超再生クェンチング発振波形、送信時 カーボンマイク信号です。
3カテゴリーエントリーしましたので、4月は大変な事態に陥りそうです
de: JA3TZZ
| 2019.04.02 |
|
|
取り組んでいました3A5 トランシーバ火入れしましたが、配線が長い、シーメンスキーの制約等で思い切って方針変更し、以前作成した3A5 TCV を改造することにしました。 最後の追い込みになります。写真は外観と、受信時 超再生クェンチング発振波形、送信時 カーボンマイク信号です。 3カテゴリーエントリーしましたので、4月は大変な事態に陥りそうです de: JA3TZZ |
| 2019.03.27 |
 |

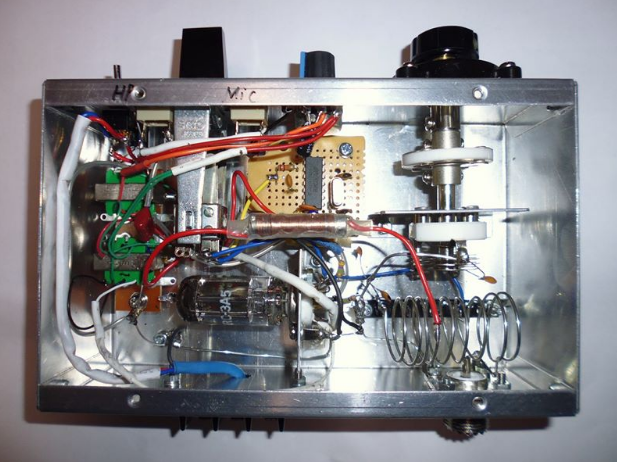

構想、シャーシ孔開け、組み立て、配線 ほぼ終了 これから、いよいよ火入れです 上手く動作してくれと願いつつ 3カテゴリー、欲張ってエントリーしたので 4月は大変な事態に陥りそうです de: JA3TZZ |
| 2019.03.02 |
 |

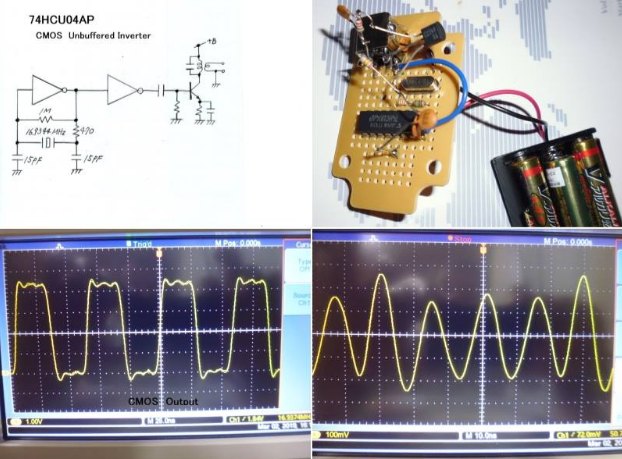

事前検討 水晶発振回路 50MHz帯 水晶発振で、事前検討としてCD等ディジタル機器で使用されている水晶振動子16.9344MHz を3逓倍して 50.8MHz 得られないかと実験してみました。 16.9344MHz を発振⇒3逓倍 で50.8MHzは得られました。 発振は CMOSアンバッファー・インバータ TC74HUCU04AP を使用し、トランジスタ 2SC2349 は トラジション周波数 650MHz 、 電源電圧：4.5Vです。 ＊寺西さんから、貴重な 50.55MHz 水晶のご提供が有りそちらで回路を検討致します de: JA3TZZ |
| 2019.01.13 |
 |

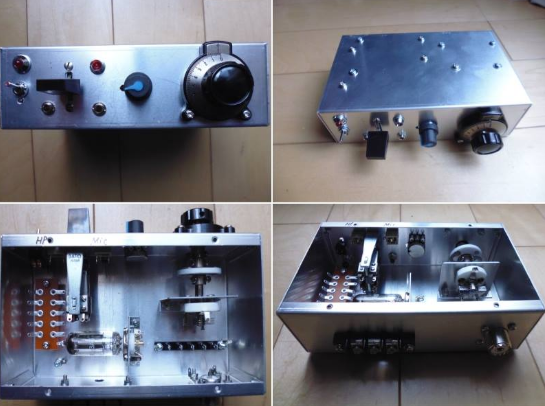

トランシーバ部門、真空管3A5 利用して作製開始しました。 先ずはシャーシ加工しました。 部分的に基礎実験し（特に発振回路）作製していきます。 2月末まで、仕事やボランティアで詰まっていますので、合間を縫って作製進めます。 |
| 2018.10.30 |
|
単球複合管+発振用トランジスタ/FET 用いた50MHzトランシーバ
|
