作品 TR_03 ： ５０ＭＨｚ ＡＭ移動用トランシーバ

＜製作履歴＞

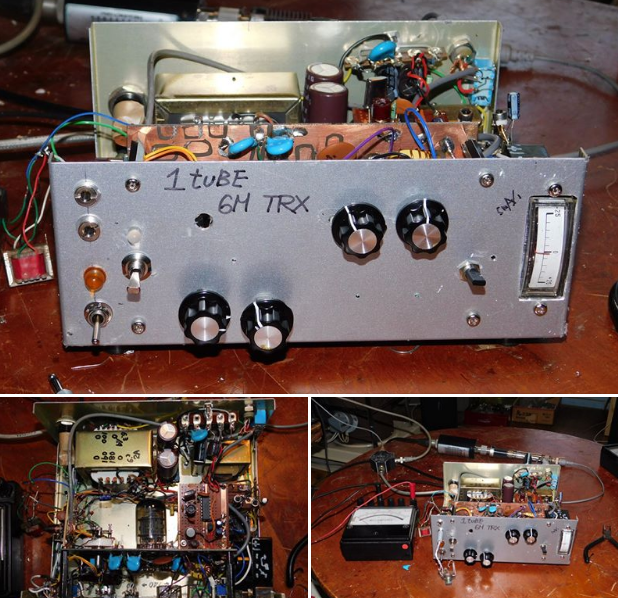

6AR11　1IC　2石　ついに完成、 出力　0.3W　　感度　63?μ、at　10?　S/N　ミテクレ（外観）は悪いが・・・ 収穫はICによるオーバート―ン発振、もししたら５~7倍まで行きそうな感じがした。 カーボンマイクも良い音がする、ただドライブ不足のため変調は良くかかるが、変調音は良くない、あとひと捻りしたい、その為の別基盤、考察は正しかった。 今度の土曜のAMネットに9eleつないで・・・とはいかないか・申請が面倒だなー　PWMのAM1KWで大は小を兼ねるとはいきませんか、総通様。

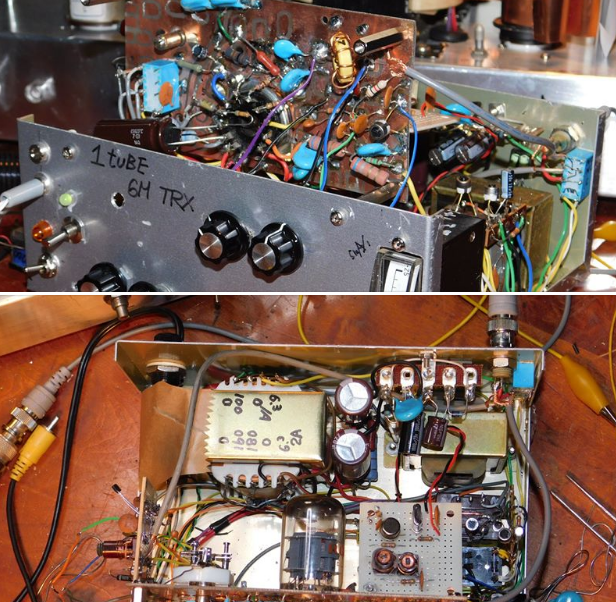

ようやく完成となった、やはり一石のＯＳＣは引き込みが起り、疎結合にするとドライブ不足となる、受信は並みの超再生の感度、しかしＣＷでは１０?μの感度が確認できてビックリした。 この基盤の位置を下げて留めれば出来上がりだけれど、引き込みによる音質の悪さはどうしても治したい、一石の発振出力をいかに大きくするか、これは3A5で作っても苦労するだろう、現在は色々試し古い2SC32を使っているが最終的にPc・５Wクラスが必要か・・・・

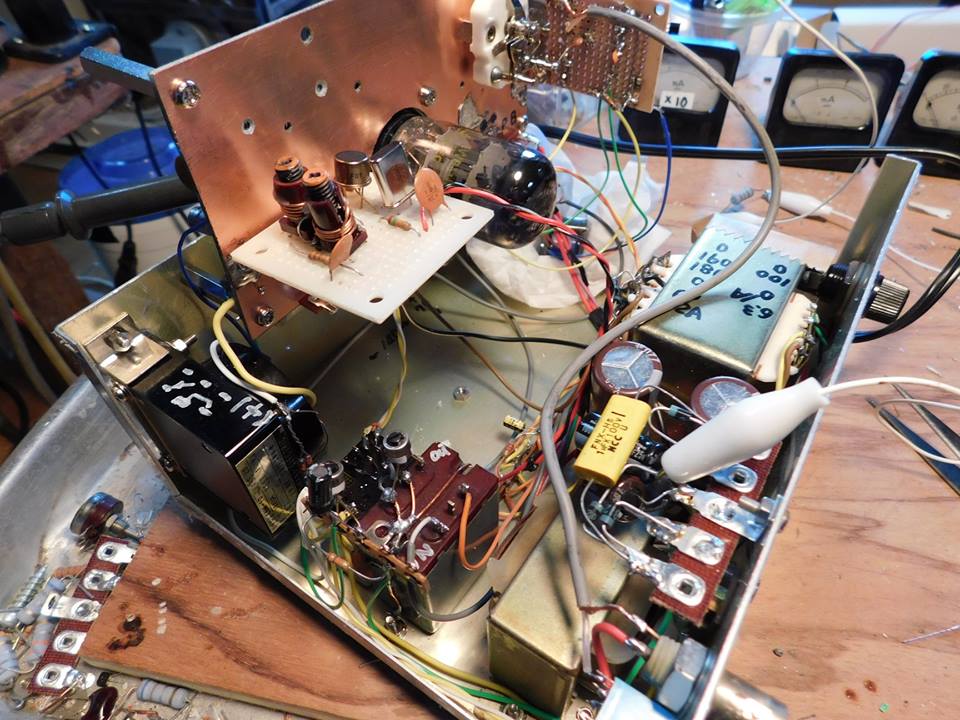

1TUBETST:TR_03 送受信機の製作の中断 3月半ばに開かれるオーディオの集まりのための機器製作で中断する、現在受信の超再生はOK、ModもカーボンマイクでOK、終段をCクラスにしたがドライブ不足で10?の増加だけ、せめて20?位振らせたいのでTr１石の発振段の増力を考え中、物凄く強く発信させると水晶が飛ぶ！。 ML_02とR_09は完成の域。T_01は面白い物が出来ないので棄権 オーディオは1619のシングルの低域増強のためのP-P静動作？にてエントリー、又面白い物を出したなーと会長に言われたい。またそこでデモンストレーション用のスピーカーライン交換装置の製作もやらなけりゃならない、これは春から忙しいわい。

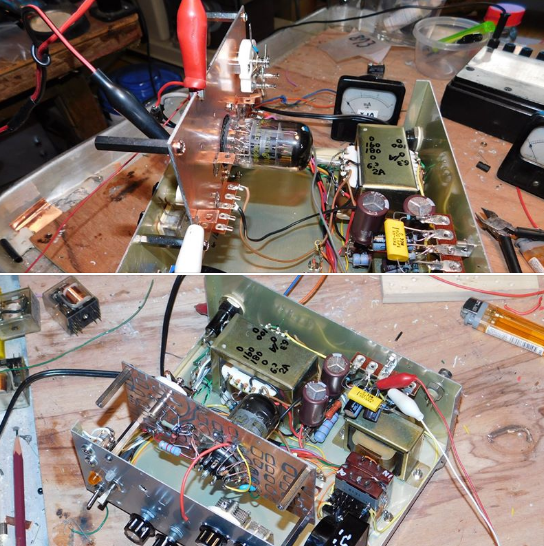

ようやくここまで来ました、後はクリスタル発信ユニットと超再生受信ユニットを乗せれば完成、出力は１Wを目標としている。 どなたかコンパクトロン6AR11ありませんか？
