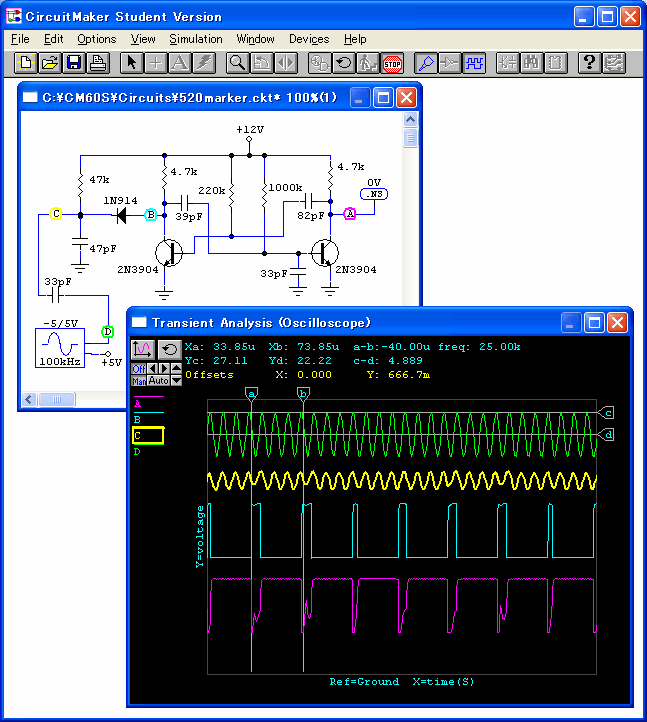

● ＴＳ５２０マーカユニット回路シミュレーション            ( 最新改定 2014-May-09, JH3FJA )

  何でフリップフロップ１つで１００ＫＨｚ水晶発振出力が４分の１になるのやろ、との疑問に答えて答は分かっていたがやってみた。

  トリガ回路のダイオードで半波となりここで２分の１に、後のフリップフロップで更に２分の１に、結果、４分の１の２５ＫＨｚになります。左右のトランジスタのベースからみた時定数が違えてあり敢えて高調波成分が豊かな幅狭パルスにしてあります。
