● トランジスタによる１０進カウンタ            ( 最新改定 2014-May-09, JH3FJA )

  当局は１９６９年、数１０Ｋｗ出力の金属表面加熱用誘導加熱装置の外付けプログラムタイマとして２ＳＣ３７２を大量に使い２０セットほどを手作りしたことがありますが、Ｆａｃｅｂｏｏｋの「パーツマニア・アマチュア無線」でディスクリート素子による１０進カウンタ回路が話題になり頭の体操で復習してみました。

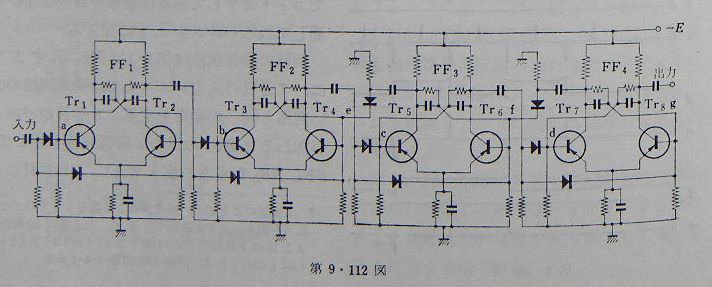

  オーム社の電子工学ハンドブック１９６５年版（当時3900円）に掲載の回路です。  ＰＮＰトランジスタによる典型的なフリップフロップ回路が４段に２つのフィードバックライン（３段目から２段目に／４段目から３段目に）が施された定番の回路です。

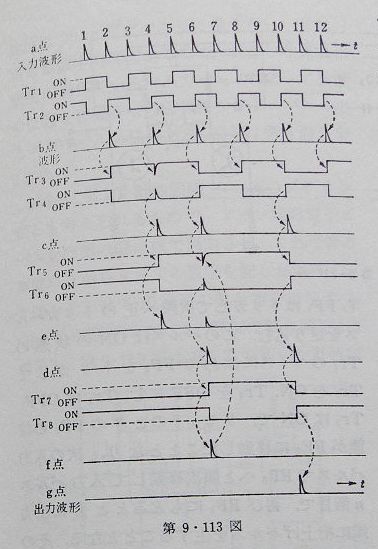

上記回路のタイミングチャートです。アルファベット小文字で回路位置と対応がつきます。一番左のフリップフロップは我１０進化カウントに関与せずみたいな顔で１０、０１をオルタネートに刻みます。右３つのフリップフロップ群のフィードバックがポイントですね。時間変化でみた下流側から今風で言う上書きをされ結果５進を刻むことになります。

  この頃はこの手の「アナログによるデジタル回路」を「非正弦波電子回路」と区分してたようで、なかなか味わいのある属性呼称です。

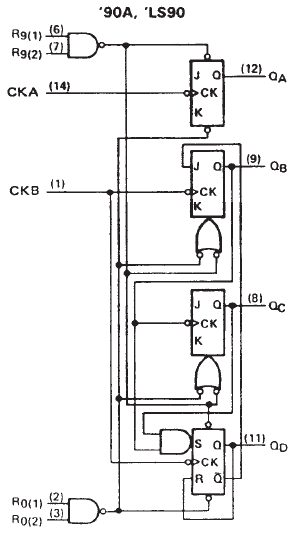

次に、左図は汎用ＴＴＬ７４９０の中身の構成です。元祖７４９０のデータシートがネットで見つからなかったので７４９０Ａのものですが同じです。  しかし、この縦構成の図は違和感ありますね。

  紙面一番上のフリップフロップが２進部分、１４ピンが入力で１２ピンが出力。その下３つのフリップフロップが５進部分で１ピンが入力で１１ピンが出力です。７４９０では外部配線で１２ピンを１ピンに繋ぎ２進＋５進の従属構成をすることで１０進カウンタになるよう構成されてます。

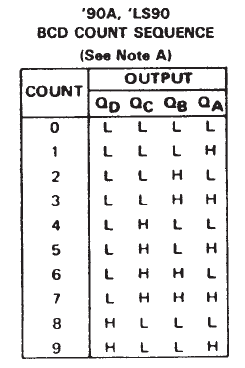

で、これがビット反転のシーケンスです。欄ＯＵＴＰＵＴの一番右ＱAが２進部の様子、ほかが５進部の様子です。  １０進桁上げ信号を得るにはＱAとＱDのＡＮＤ（論理積）をとればよいわけです。
