まえがき
　Facebook真空管無線機グループで高知のＫさんの真空管ラジオEMUD T7の故障修理を助勢しました。 1957年東ドイツ製のFM・中波・短波のラジオで、ＦＭは正常に受信でき 更には中波短波のＩＦ増幅部および低周波増幅も動作しており、中短波の局部発振回路が発振していないと判断できる状況でした。 故障箇所は１つのコンデンサ（C38/350PF）と１つの接点（ミキサRF入力）と判明・回復しましたが ここでは 道中考察の ちょっと珍しい局発回路 について記録を残しておきます。

当該回路

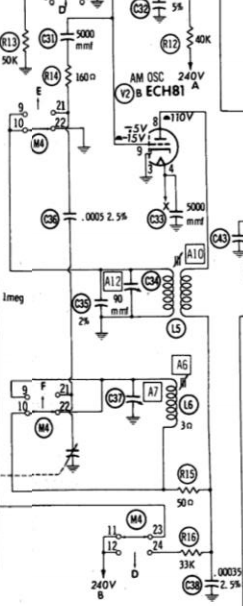

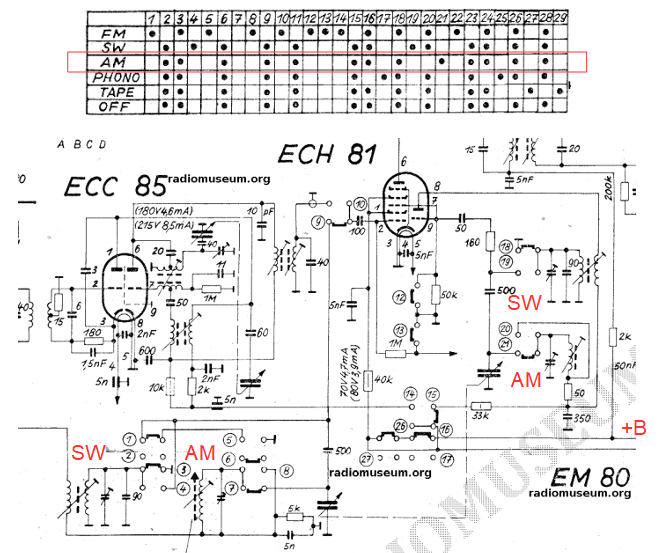

　左の図において球ＥＣＣ８５（双３極管）はＦＭバンドのヘテロダインミキサとＦＭ局発、その右 球ＥＣＨ８１の７極管部は中波および短波バンドのヘテロダインミキサとFMモードでのＩＦアンプ、同球３極管部は中波および短波バンドの局部発振回路をそれぞれ形成しています。 この３極管部による発振回路構成はユニークで 中波バンドでは共通インピーダンス（右下の方の３５０ＰＦ、故障コンデンサでもあります）による結合を持つ複同調風、また 短波バンドでは一般的なＭ結合のプレート・グリッド帰還系による２態の発振回路になっています。

元資料： http://www.kuroshio.org/emud_t7/emud_T7_all.pdf

中波局発回路特性

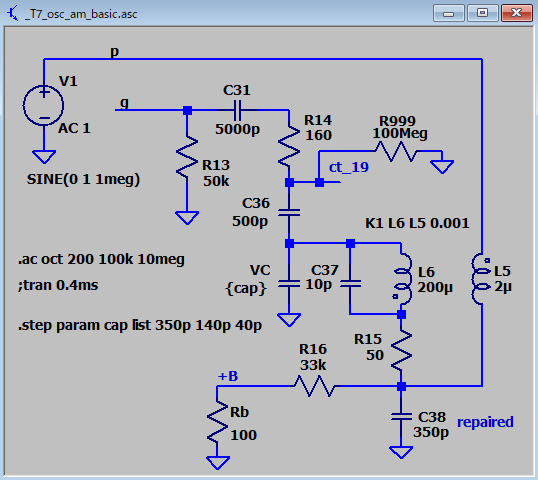

　まず 発振回路を開ループにしてプレートからグリッドまでのパッシブ回路で周波数特性を見てみます。

Ｌ５（プレート側）・Ｃ３８で固有値が中波局発周波数より高めの共振系を、Ｌ６・Ｃ３７・バリコンＶＣ・Ｃ３８で中波局発に対応した共振固有値が与えられます。 Ｒ１５は共振特性へのダンプです。ＶＣとＣ３８は直列ですから共振容量はバリコン単独より低減してしまいますがＣ３８だけを介して（Ｌ６、Ｌ５間の結合は不要）安定した帰還量を与えられそうです。

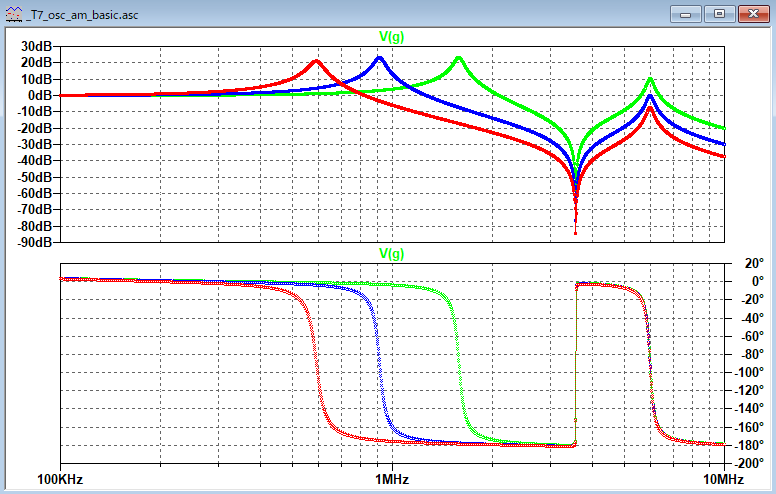

上段： 振幅特性 下段： 位相特性 赤／VC=350PF 青／VC=140PF 黄緑／VC=40PF

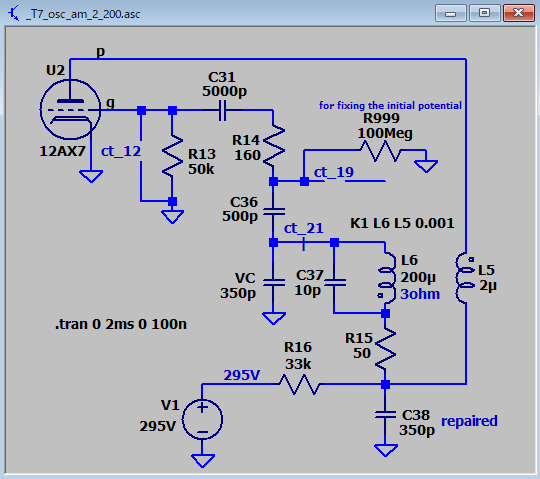

　３極管と＋Ｂ電圧元を付加し発振回路にして発振波形とそのスペクトルを見てみます。

欧州球ＥＣＨ８１のシミュレーションモデルが無いので１２ＡＸ７のマクロモデルを適用しています。 なお、Ｌ５（プレート側）のインダクタンス値は現物写真からの推測です。 ECH81 tubedata

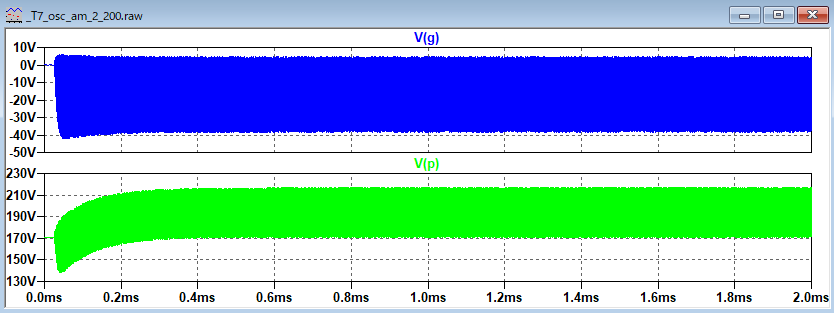

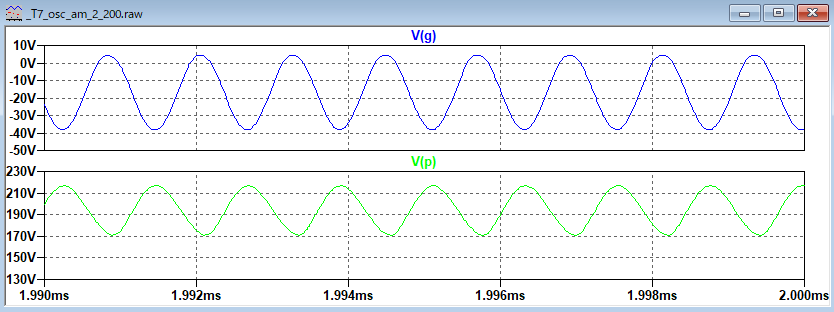

　発振開始から定常状態に至るプレート電圧（V（ｐ））およびグリッド（V（ｇ））の電圧波形です。

V（ｇ） グリッド電圧 V（ｐ） プレート電圧

V（ｇ） グリッド電圧 V（ｐ） プレート電圧

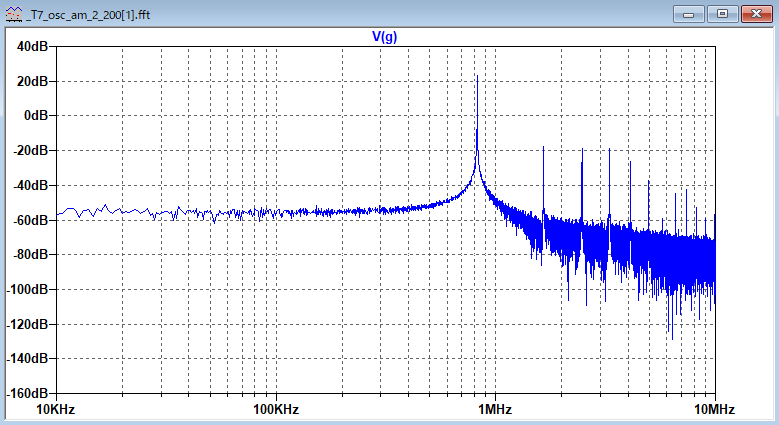

　グリッド電圧波形をＦＦＴしたものです（発振開始過渡は解析から除外）。

V（ｇ） グリッド電圧
