● メカフィルとバラモジ　　　　最新改定　2020.Sep.16　JH3FJA

なぜか色あせないコリンズメカフィルとバラモジ回路

＜ＫＷＳ-１＞

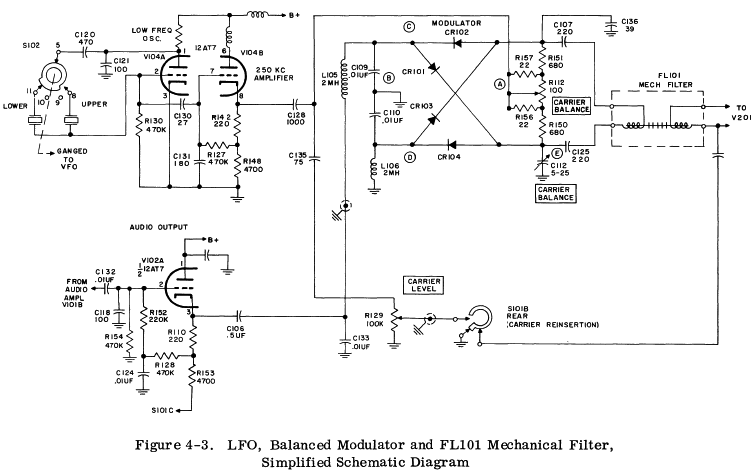

ＫＷＳ-１回路図


Ｃ１０７、Ｃ１２５メカフィルトランスジューサのＬで直列共振回路を形成

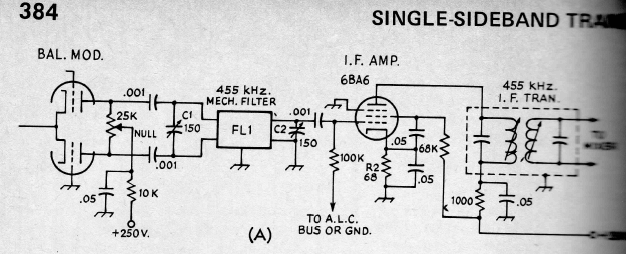

＜１９７６年ARRLアマハン ＞
１９７６年ARRLアマハン

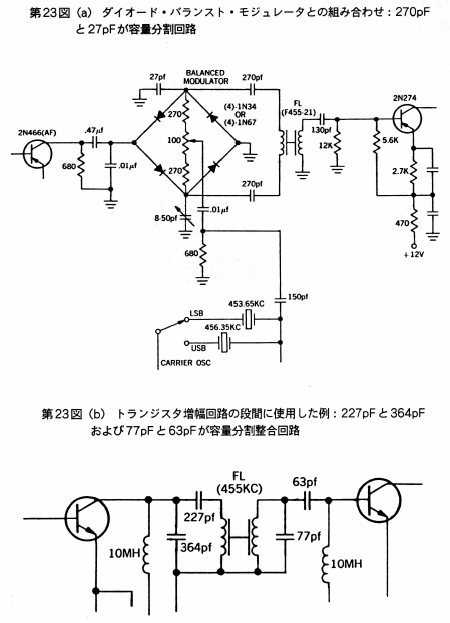

＜ ハムジャーナル１９９２年１０月号＞
ハムジャーナル１９９２年１０月号



＜コリンズ ＰＲＣ-４７＞

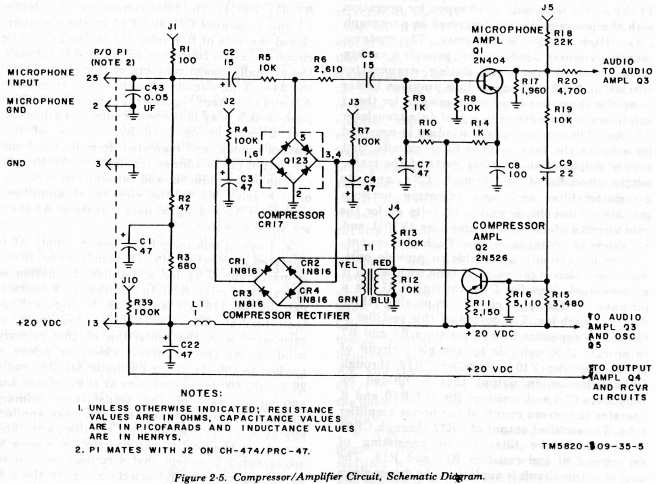

マイクコンプレッサアンプ回路

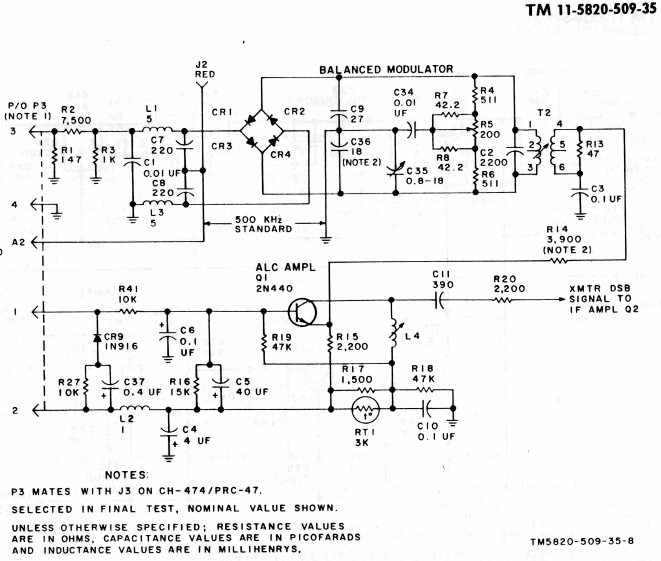

バラモジ回路

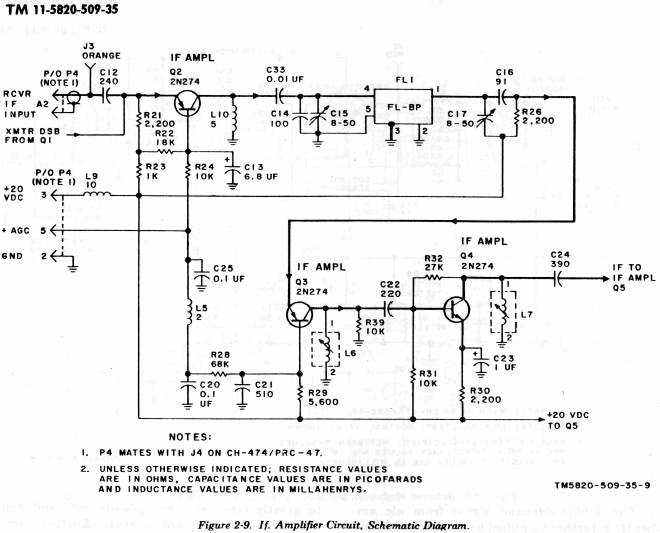

フィルタ回路




＜コリンズ ＫＷＭ-２＞

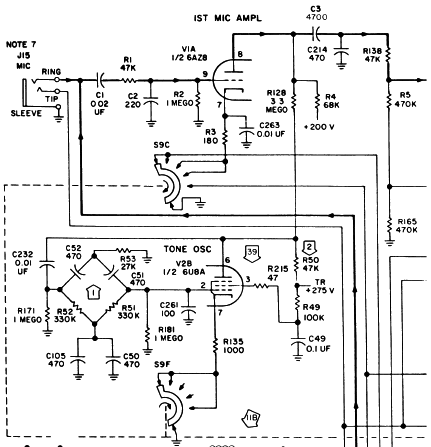

マイクアンプ回路

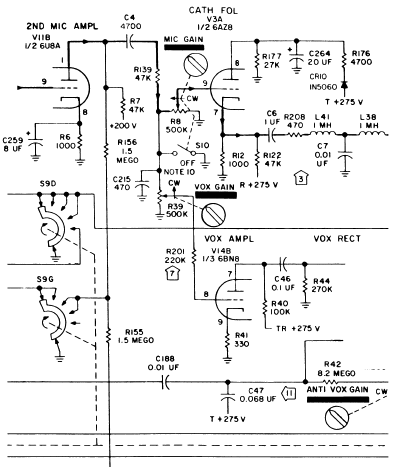

２ＮＤマイクアンプ回路

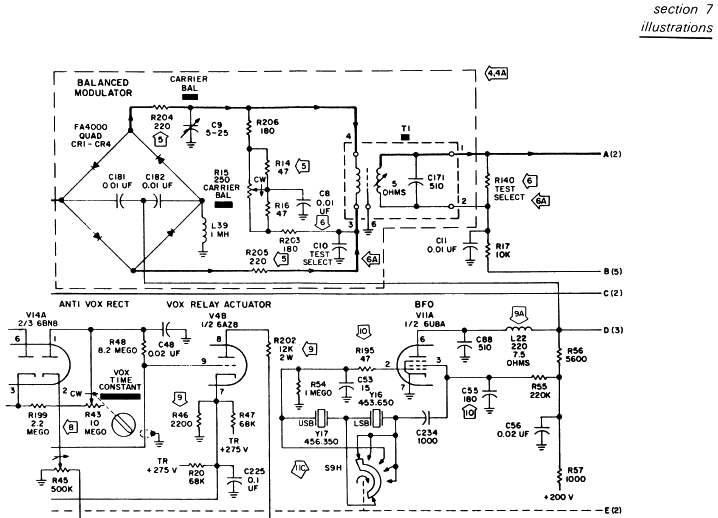

バラモジ回路

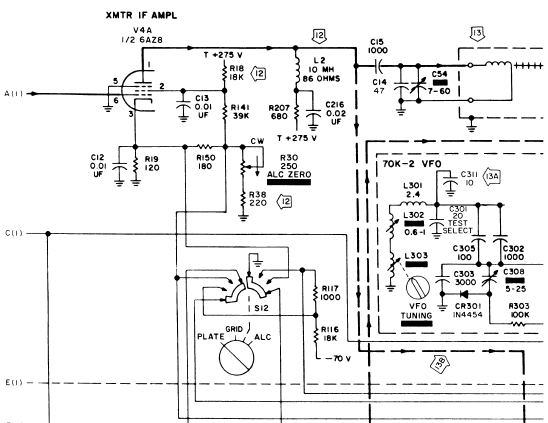

アンプ＆メカフィル

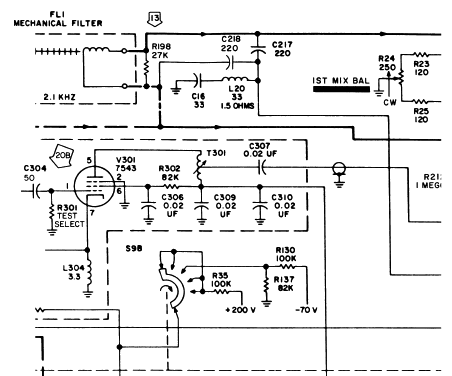

メカフィル出力回路



＜ コリンズ ６１８Ｔ ＞

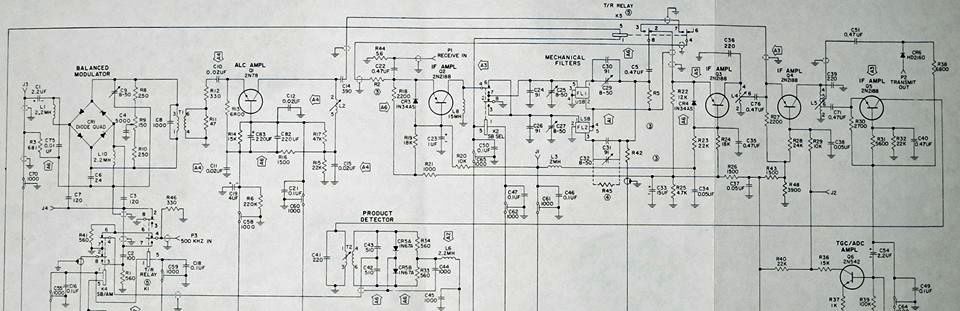

コリンズ ６１８Ｔ



＜ ラジオ受信機の設計と計算（佐藤嘉一 著） ＞

ラジオ受信機の設計と計算（佐藤嘉一 著）


＜ アマチュア局用受信機の設計と製作（木賀忠雄著）の一部 ＞
　　メカニカル・フィルタ


ＥＮＤ
