３バンド短縮ダイポールのローディングコイル 最新改定 2022.Nov.23 JH3FJA
Facebookのグループ：HAM Antenna Fan Libraryで投稿投げかけのあった市販３バンドローディングワイヤダイポールアンテナのローディングコイルの単体共振固有値の話題（お題）への関連検討で、２つのローディングコイルの定数を推定したものです。
検討対象のアンテナ

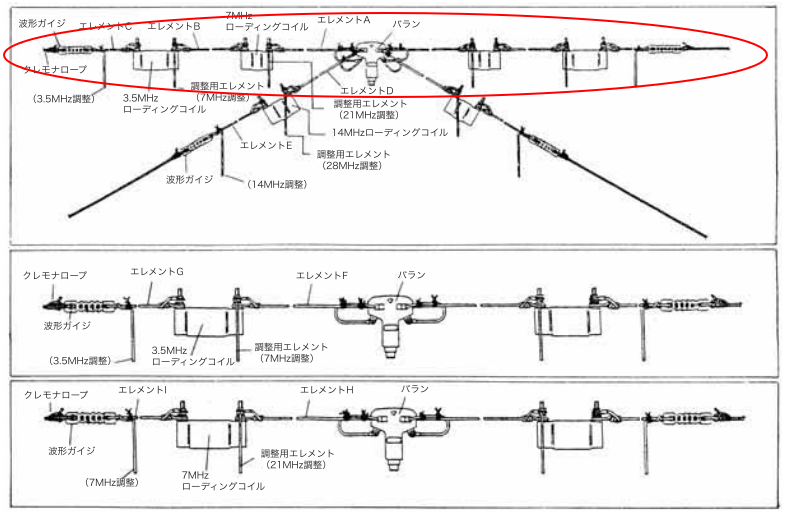

左図一番上のW8010の赤で囲んだ上辺エレメント側の3.5／7／21MHz3バンドローディングアンテナで、お題のローディングコイルは3.5MHzローディングコイルです。給電点で並列接続された14／21MHzエレメントなしでの3バンド単独稼働が出来ると取説に書かれています。
このダイアモンドアンテナ社の３つのアンテナのローディングコイルは共通であり、W721エレメント長から7MHz用ローディングコイルの定数を求め、また、W735のエレメント長から3.5MHz用ローディングコイルの定数を求めます。それらを目的の3.5／7／21MHz3バンドローディングアンテナでのシミュレーションを行い3バンド特性を得ます。

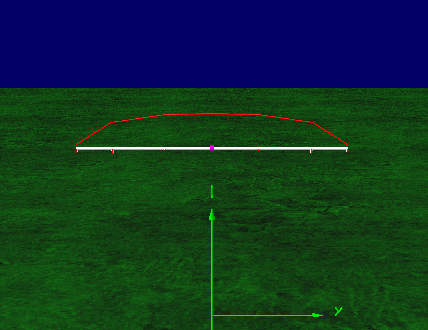

3バンドアンテナシミュレーションモデル

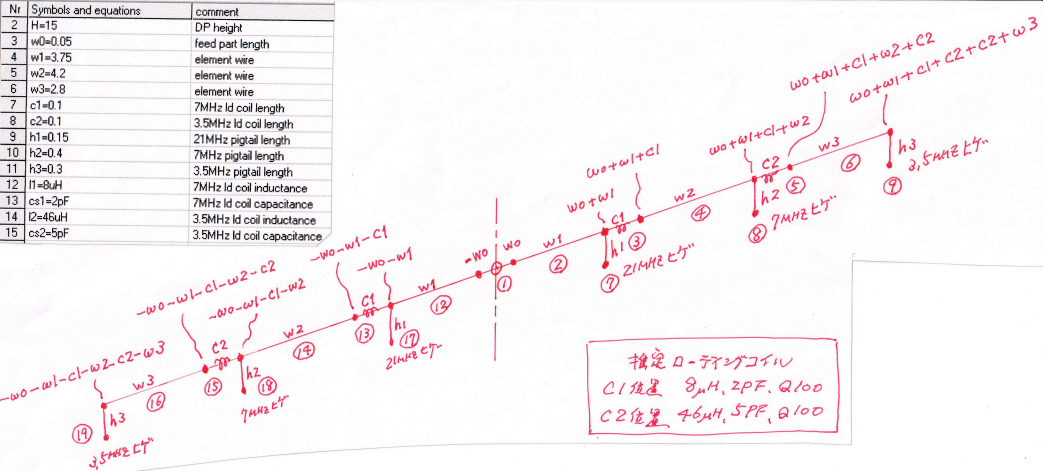

以下の通です。導出過程のシミュレーションは省略しますが、2つのローディングコイルはＱ=100の想定下で、7MHz用ローディングコイル８uH／浮遊容量２PF（自己共振周波数39.8MHz）、3.5MHz用ローディングコイル46uH／浮遊容量5PF（自己共振周波数10.5MHz）でした。
3バンドアンテナシミュレーション結果
＜ 定在波電流分布と効率等 ＞

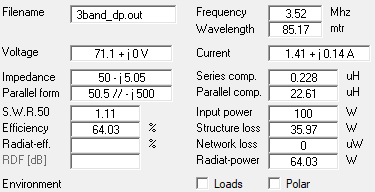

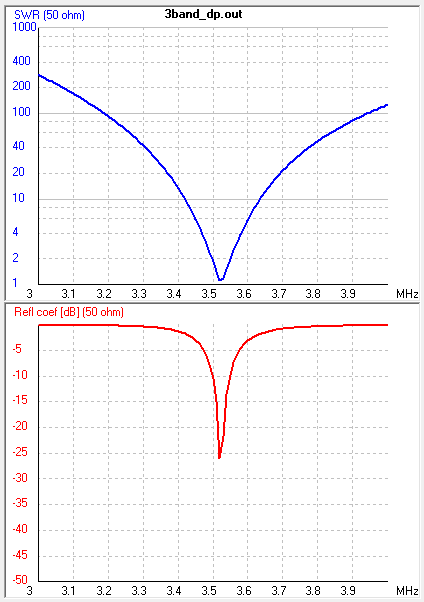

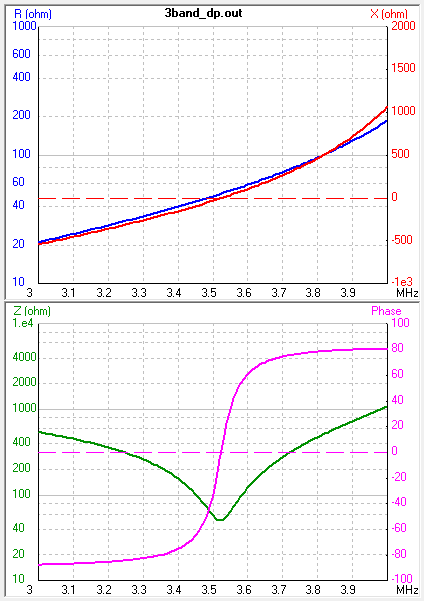

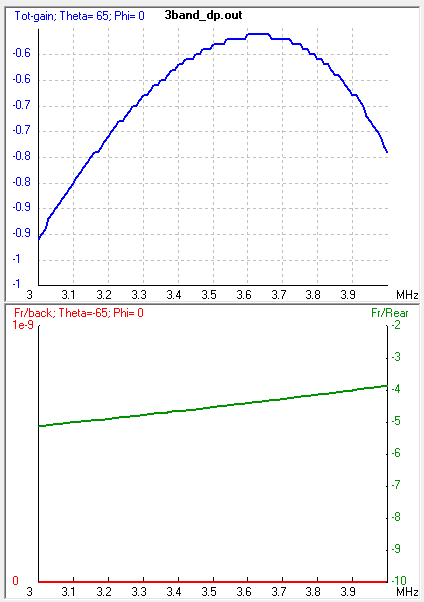

＜３.５MHｚバンド＞

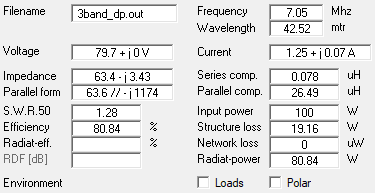

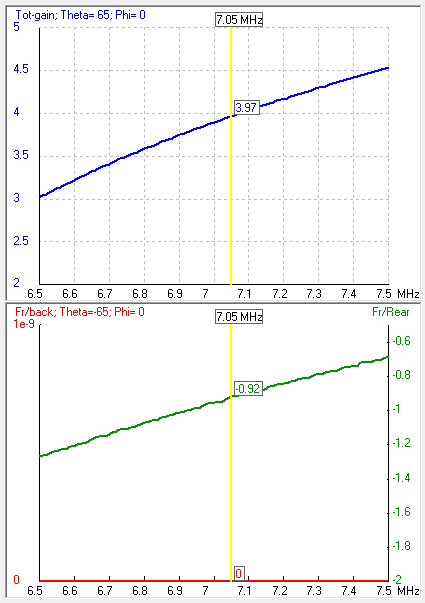

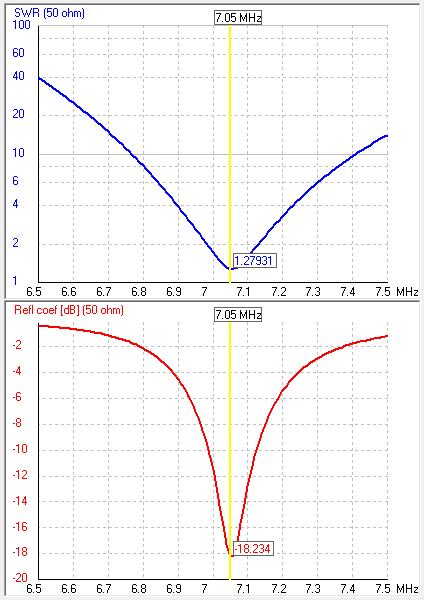

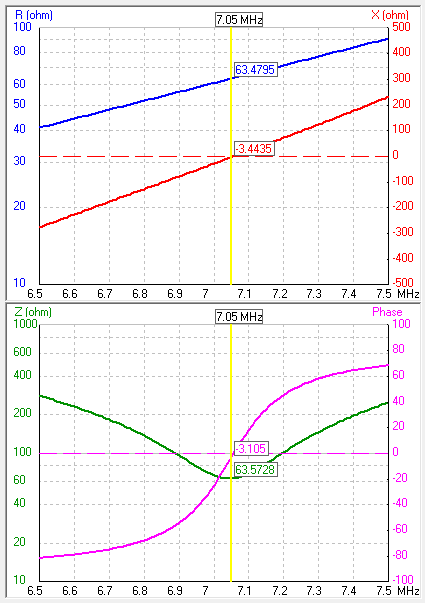

＜７MHｚバンド＞

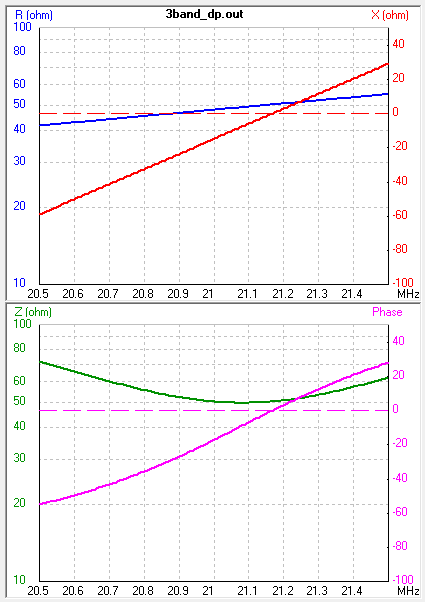

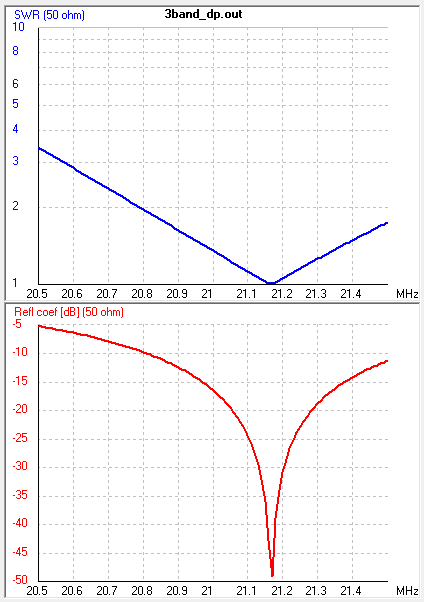

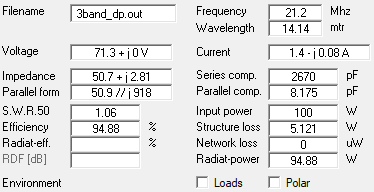

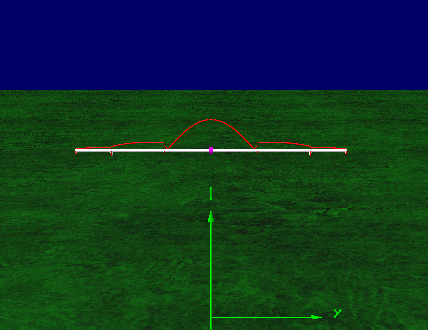

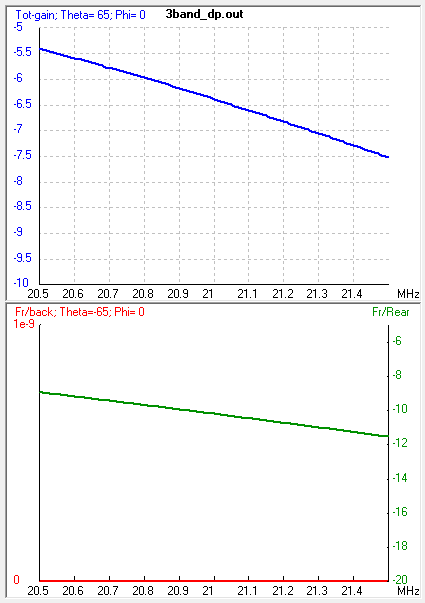

＜２１MHｚバンド＞
