５／８λグランドプレンアンテナのシミュレーション　　　　　　　　　最新改定　2017.May.05　JH3FJA

　自作と移動にアクティブな ＪＨ６ＬＡＶ局からのお話でやってみました。

＜ 要旨 ＞

　エレメント長　：　ラジエータ／１３．９５ ｍ （リアクタンス補償コイル込み）、ラジアル／５ｍ×４本
　エレメント材　：　２ または １．２５ｓｑｍｍ ＩＶ線　
　リアクタンス補償コイル：　３．２ μＨ前後
　想定大地条件：　導電率 ６ｍＳ／ｍ、誘電率 １４

＜給電点高さ １．３ｍ、ラジアル自由端高さ ５ｃｍ＞

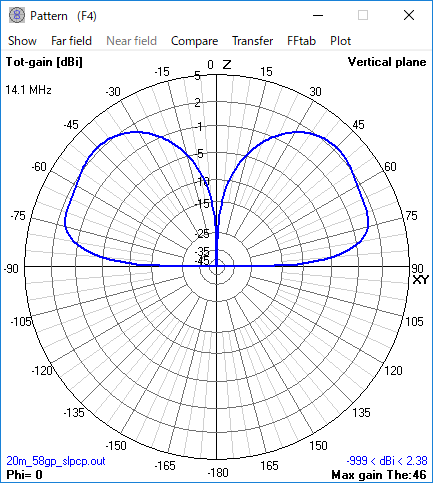

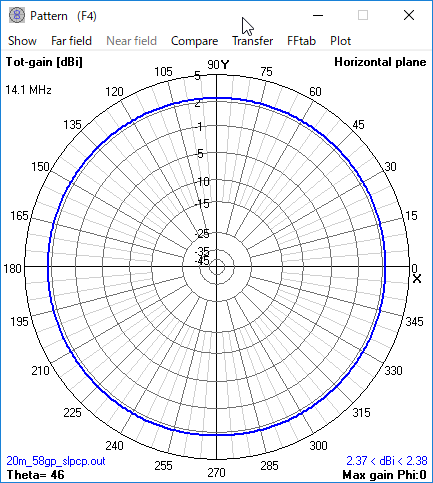

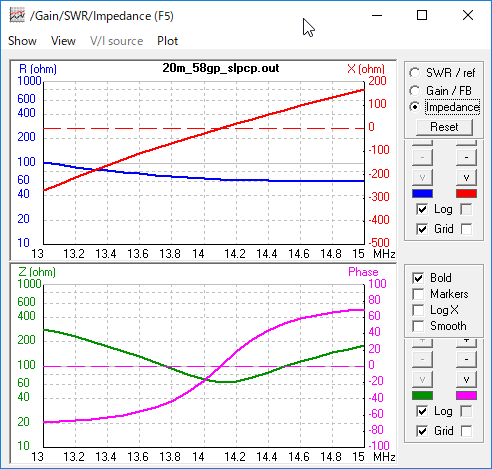

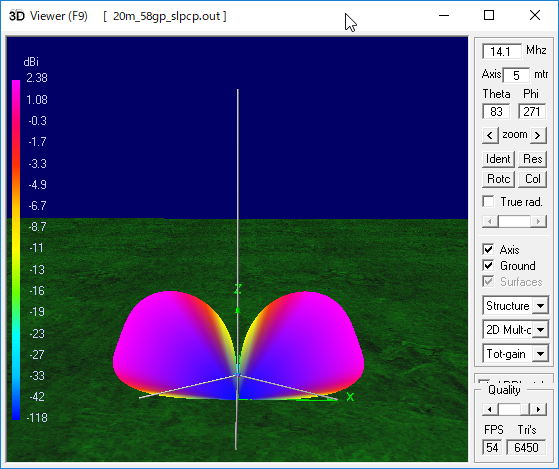

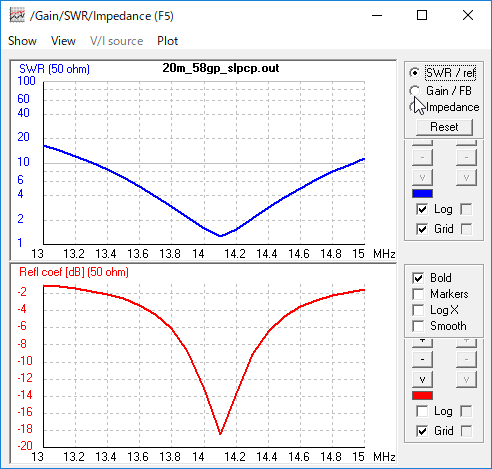

　こんな感じです。 給電点インピーダンスは ６３．６−ｊ０．１ オーム。垂直面指向性はアンテナ全体の地上高さを上げると低仰輻射側に寄せられますが移動用との事だったので この給電点高さにしています。

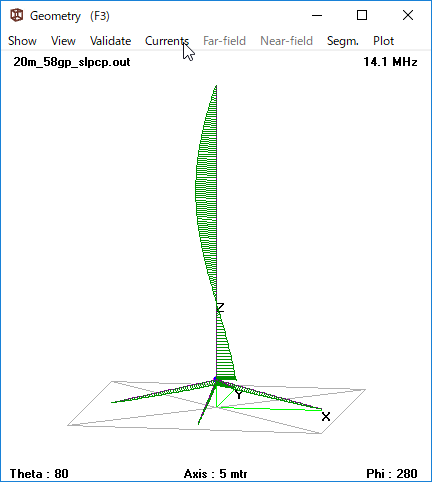

アンテナ電流の位相です。 理論通り ５／８波長長のうち頂部から３／８波長長さ分が輻射に寄与し 下２／８波長長さ分は打ち消し合っています。
