半波長端給電アンテナの検討 スポット図　　　　　　　最新改定　2017.Sept.8　JH3FJA

　半波長端給電アンテナの検討 において スポット的にリンクしている図が集まったページです。

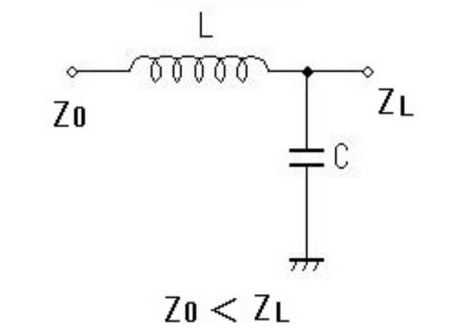

＜Ｌ型整合回路＞

　右側が半波長アンテナ、左側が送信機、並列のＣがインピーダンスを下げ 直列のＬは残る容量性リアクタンスを打ち消すと診れば分り易いと思います。

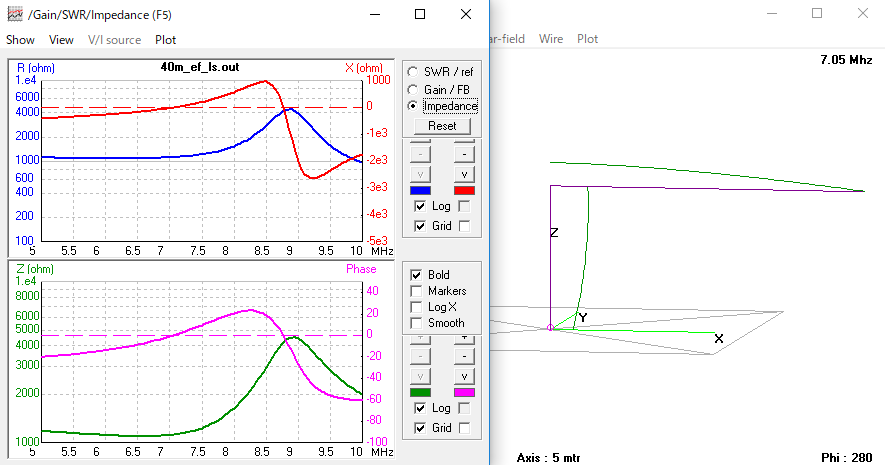

＜逆Ｌちょっと短か目の共振点＞

　ここ ７．０５ＭＨｚでの共振は半波長端給電のそれではなく、８．７５ＭＨｚがそれにあたります。
