某３エリア局のスローパアンテナの考察 最新改定 2019.Feb.23 JH3FJA
２０１８年９月近畿地方を通過の台風２０、２１号でアンテナにダメージのあった局は多くありますが これは１８ｍ高スローパアンテナがそのタワー頂上部に在る６ｍ９エレ八木の欠損被害で同調点を失い、タワー側に付加した短目ワイヤエレメントの追設で同調点が蘇った という某３エリア局での現象考察です。

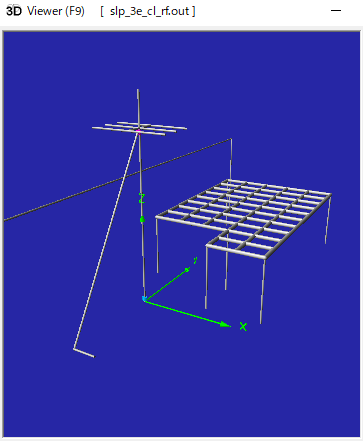

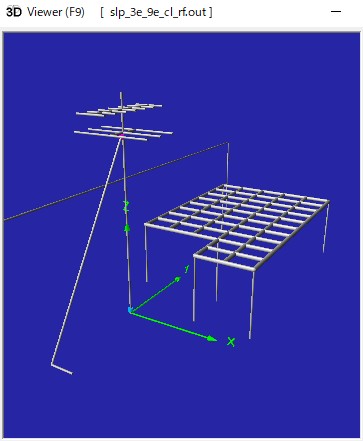

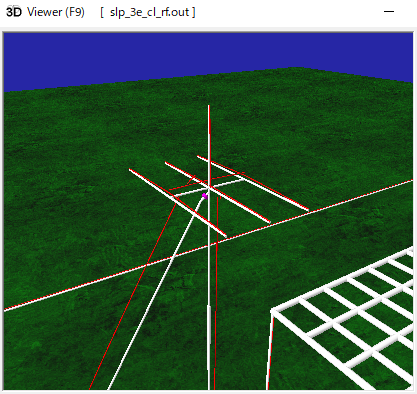

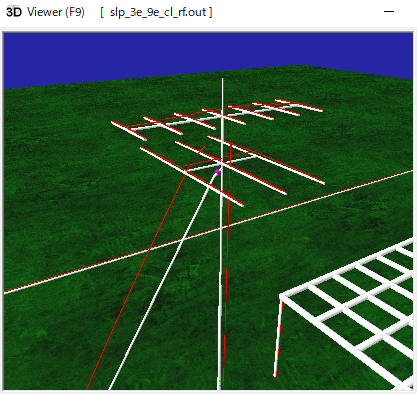

アンテナ状態 ３態
３つのアンテナ状態は以下の通りです。 左から右への時系列変化となります。
| 台風前 健全状態 | 台風後 ９エレ欠損状態 | 仮設短エレメント付加状態 |
 |  |  |
３状態 諸特性
３つのアンテナ状態での ＳＷＲ特性、インピーダンス特性、ゲイン特性は以下の通りです。

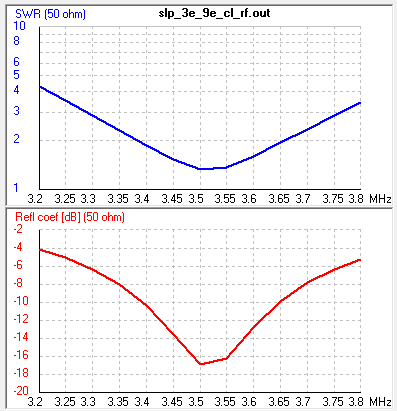

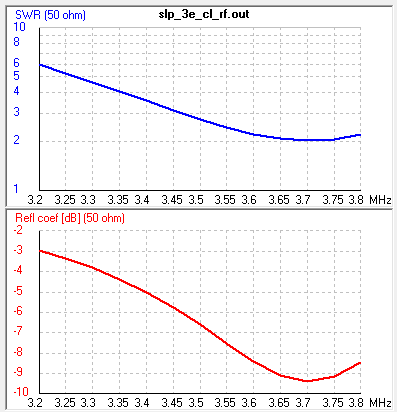

| 台風前 健全状態 ＳＷＲ特性 | 台風後 ９エレ欠損状態 ＳＷＲ特性 | 仮設短エレメント付加状態 ＳＷＲ特性 |
 |  |  |

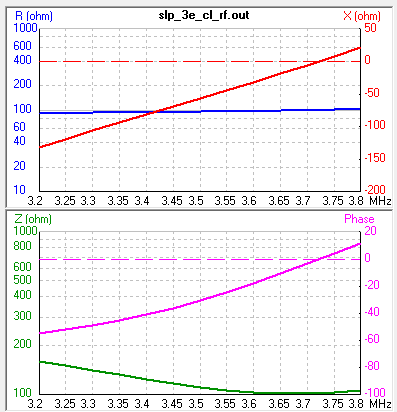

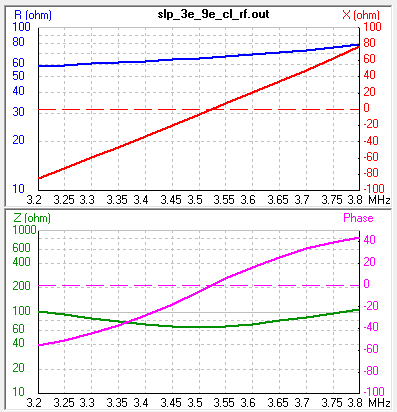

| 台風前 健全状態 インピーダンス特性 | 台風後 ９エレ欠損状態 インピーダンス特性 | 仮設短エレメント付加状態 インピーダンス特性 |
 |  |  |

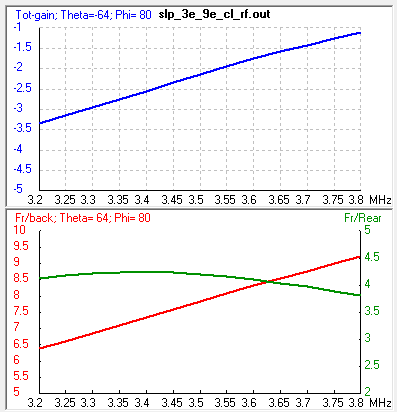

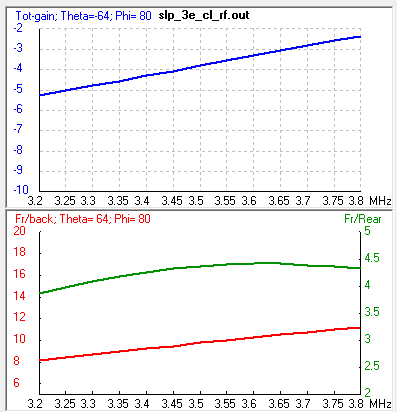

| 台風前 健全状態 ゲイン特性 | 台風後 ９エレ欠損状態 ゲイン特性 | 仮設短エレメント付加状態 ゲイン特性 |
 |  |  |

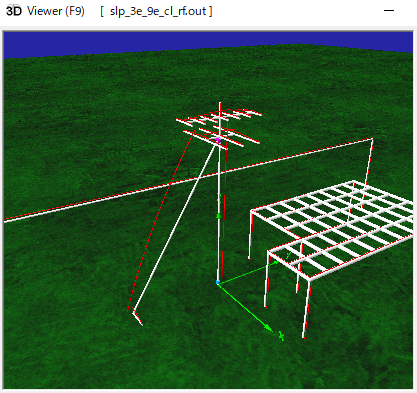

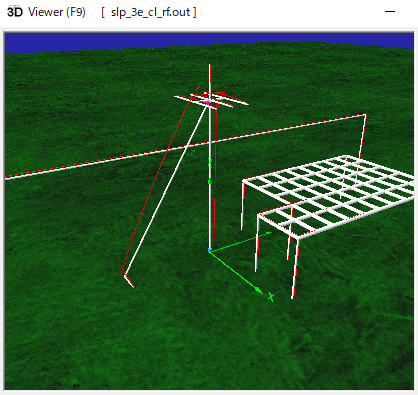

電流振幅分布
全体（上）および頂部拡大（下）でみた電流振幅分布は以下の通りです。
| 台風前 健全状態 電流振幅分布 | 台風後 ９エレ欠損状態 電流振幅分布 | 仮設短エレメント付加状態 電流振幅分布 |
 |  |  |
 |  |  |

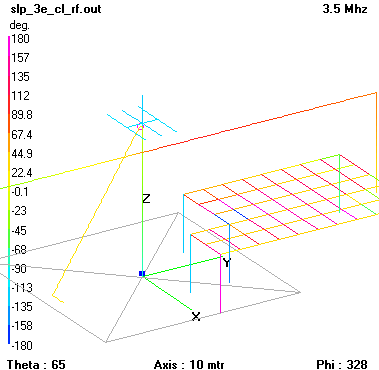

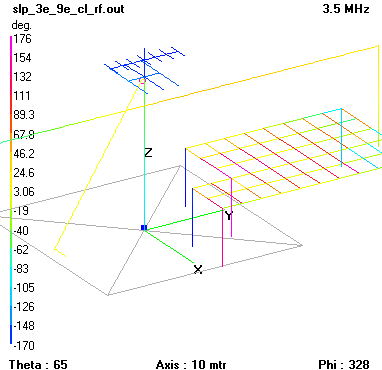

電流位相分布
電流位相分布は以下の通りです。
| 台風前 健全状態 電流位相分布 | 台風後 ９エレ欠損状態 電流位相分布 | 仮設短エレメント付加状態 電流位相分布 |
 |  |  |

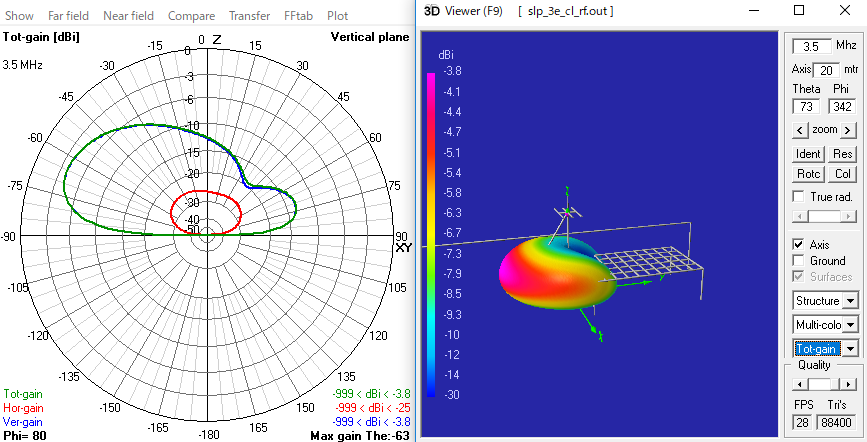

指向特性
指向特性は以下の通りです。

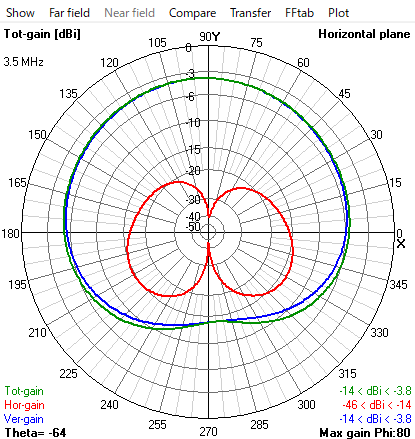

| 台風前 健全状態 垂直面指向性 | 台風前 健全状態 水平面指向性 |
 |  |

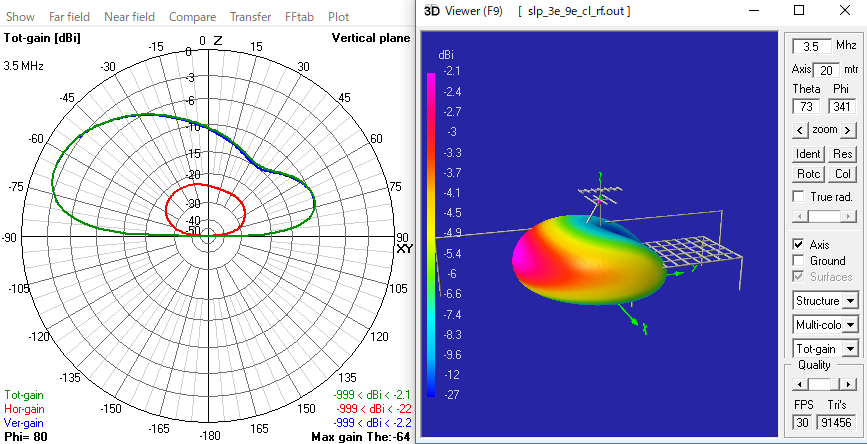

| 台風後 ９エレ欠損状態 垂直面指向性 | 台風後 ９エレ欠損状態 水平面指向性 |
 | |
| 仮設短エレメント付加状態 垂直面指向性 | 仮設短エレメント付加状態 水平面指向性 |
 |  |
ＥＮＤ
改定来歴：
2019.Feb.23 アンテナ３状態の主要シミュレーション結果を中心に作成
