チューナブルバーチカルアンテナのシミュレーション検討（その１）　　　　　　最新改定　2017.Feb.7　JH3FJA

　昨年（２０１６年）、ＪＡ６ＲＥＸ局らが Ｖ６３３ＫＳ＆Ｖ６３３ＺＨ で使用した Ｃｒａｎｋ ＩＲアンテナ は非常に興味がありました。 最近、ＦａｃｅＢｏｏｋで話題にのぼり、正月にさぼっていたシミュレーションを始めました。

　（その１）では、１／４波長バーチカルのラジエータを折り返した「フォールデッドバーチカル」の感じを掴むため、キチンと半分を折り返したスタイルのものを扱いました。 Ｃｒａｎｋ ＩＲアンテナでは輻射エレメントは最低周波数以上のバンドでは「Ｊ」字型の天地反転・ラジアルは（平面で見て）Ｊ型になりますが それらは以降で扱います。

　ここでは、１／４波長バーチカルのラジエータを折り返し物理寸法１／８波長としたバーチカルアンテナを 「フォールデッドバーチカル」と、また、加えラジアルに対しても折り返し物理寸法１／８波長としたバーチカルアンテナを 「フォールデッドＬ型バーチカル」 と呼び扱っています。

＜フォールデッドバーチカル＞

ラジエータ部： 　ループ状の下辺高さ＝地面上０．５ｍ 　ループ状の上辺高さ＝地面上５．５ｍ 　折り返し幅（上辺）＝１．０ｍ 　折り返し幅（下辺）＝０．４ｍ ラジアル部： 　ラジアル長さ＝約９．５ｍ 　ラジアル遠端高さ＝地面上０．１ｍ 　ラジアル屈曲位置＝ラジアル長さの中間点 海面設置ケースでは地面を海面と読み替え

＜フォールデッドＬ型バーチカル＞

ラジエータ部：　（フォールデッドバーチカルに同じ） 　ループ状の下辺高さ＝地面上０．５ｍ 　ループ状の上辺高さ＝地面上５．５ｍ 　折り返し幅（上辺）＝１．０ｍ 　折り返し幅（下辺）＝０．４ｍ ラジアル部： 　ラジアル長手長＝約５ｍ （給電点リアクタンスを見て調整） 　ラジアル遠端高さ＝地面上０．１ｍ 　ラジアル近端折り返し幅＝０．４ｍ （ラジエータに合わせる） 　ラジアル遠端折り返し幅＝１．０ｍ （ラジエータに合わせる） 海面設置ケースでは地面を海面と読み替え

シミュレーション結果

　アンテナ構成上記２種類、地面２種類（平均的地面、海水面）として以下４種のシミュレーション結果です。

	１．	フォールデッドバーチカル、平均的地面	結果
	２．	フォールデッドバーチカル、海水面	結果
	３．	フォールデッドＬ型バーチカル、平均的地面	結果
	４．	フォールデッドＬ型バーチカル、海水面	結果

フォールデッドバーチカル

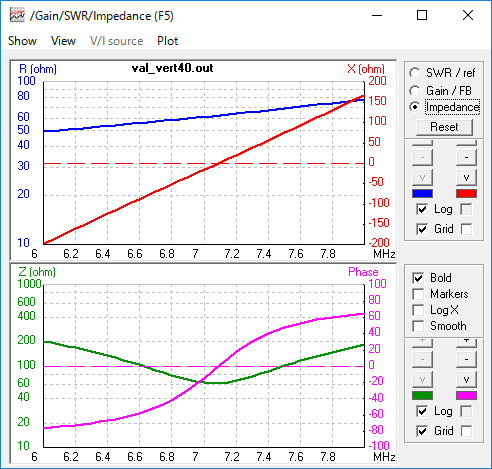

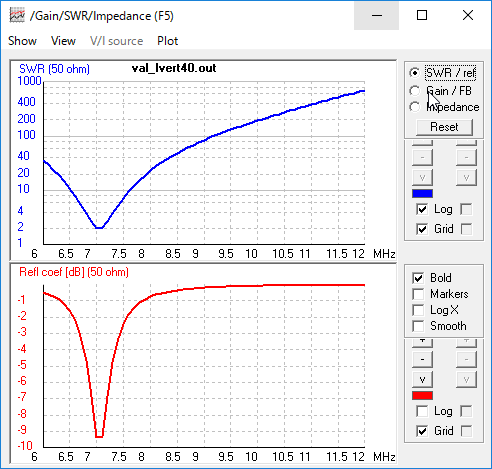

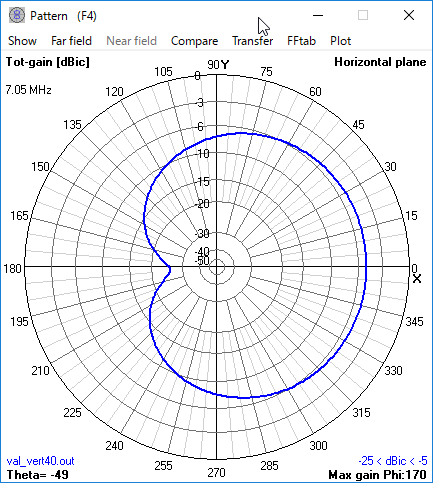

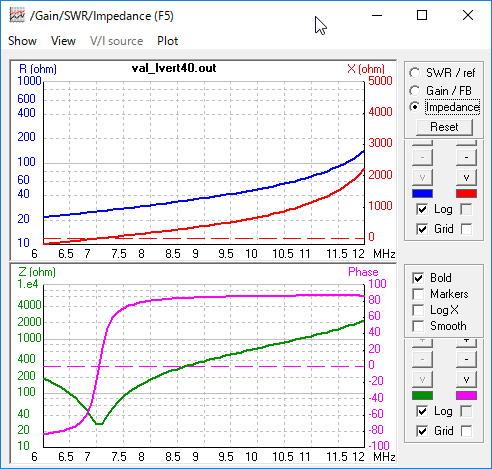

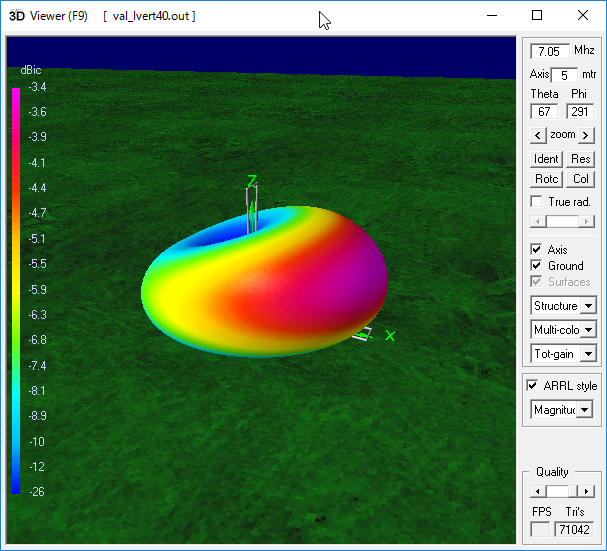

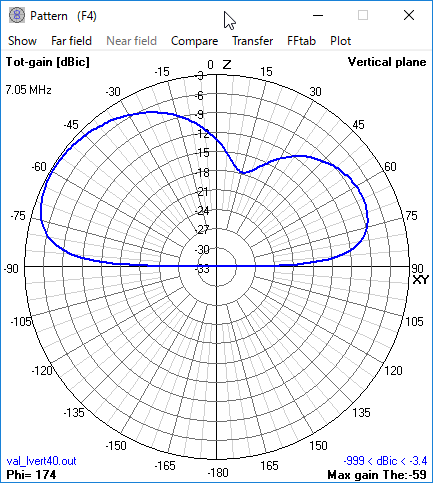

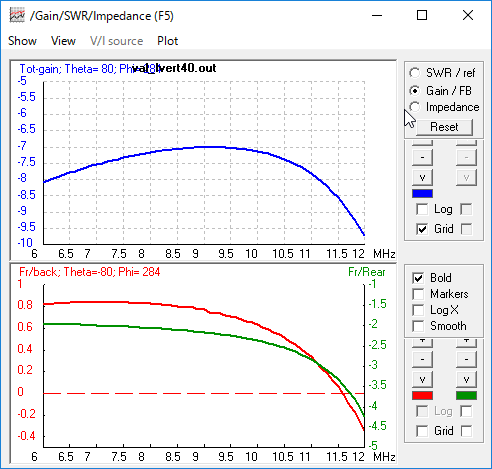

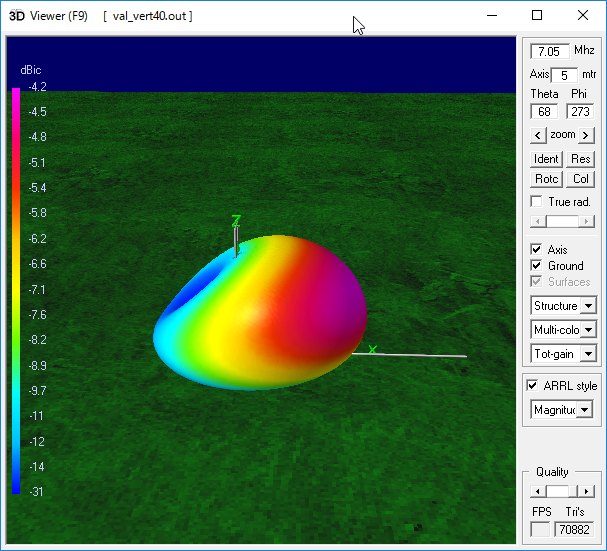

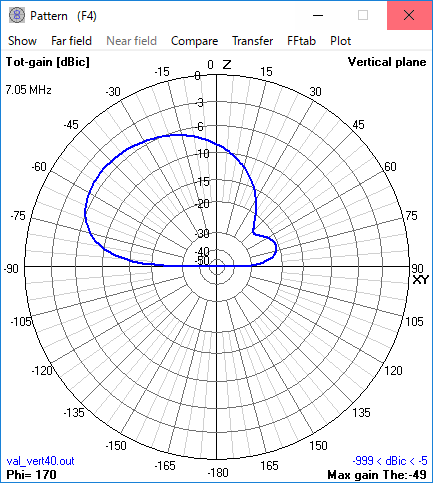

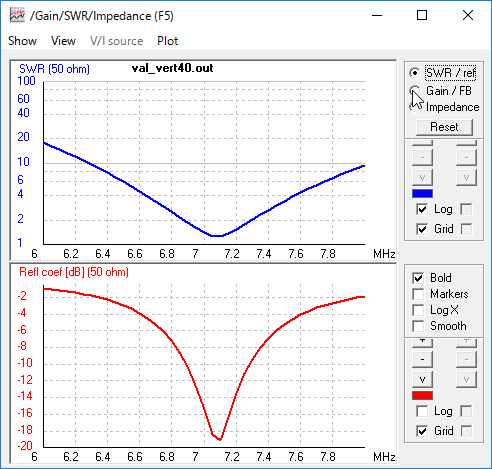

＜フォールデッドバーチカル（平均的地面に設置）＞

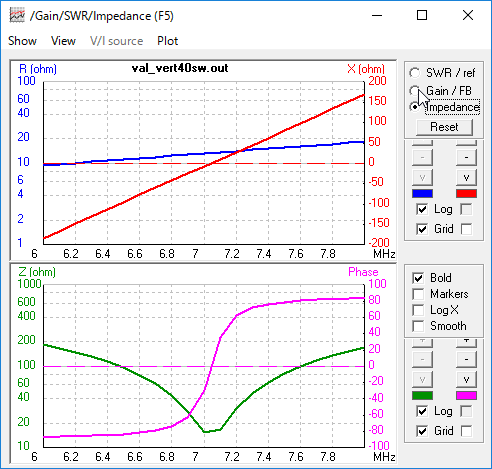

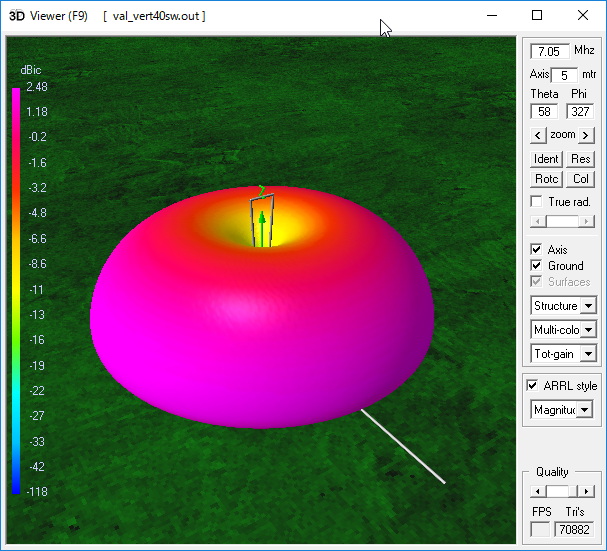

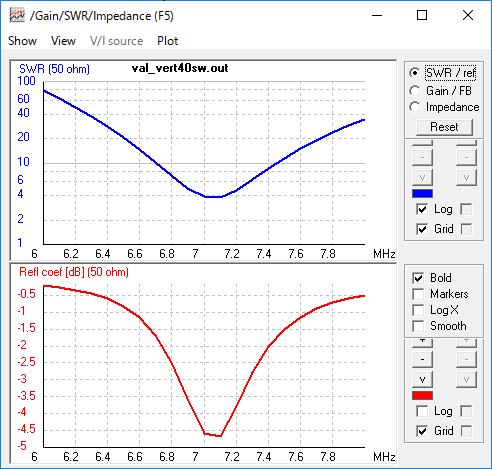

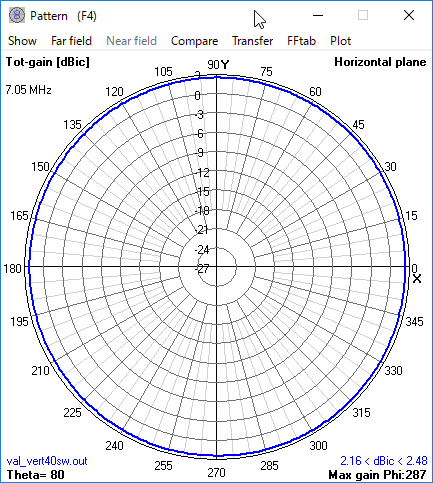

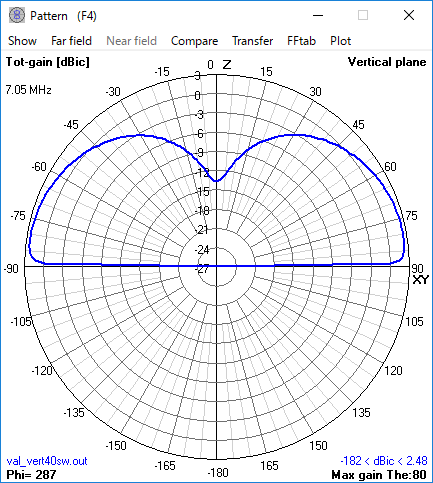

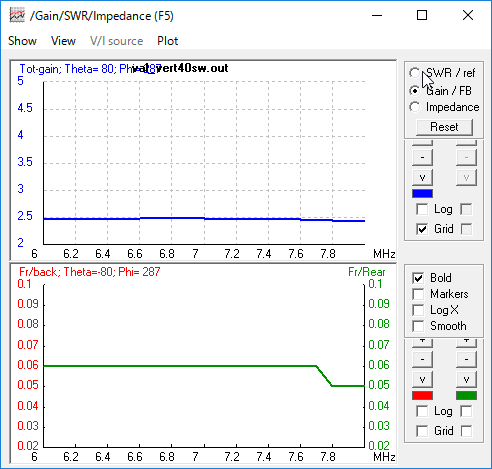

＜フォールデッドバーチカル（海水面に設置）＞


フォールデッドＬ型バーチカル

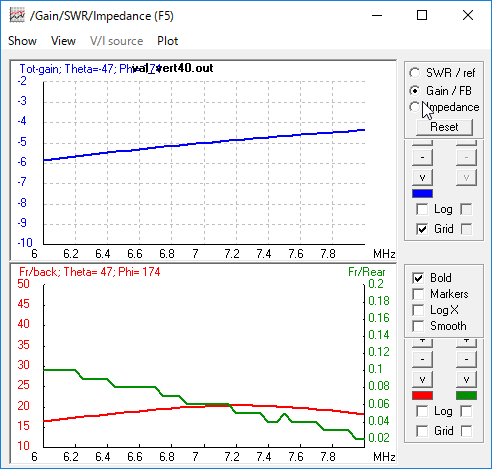

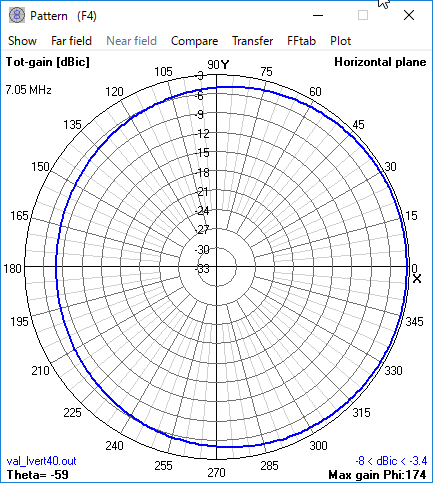

＜フォールデッドＬ型バーチカル（平均的地面に設置）＞

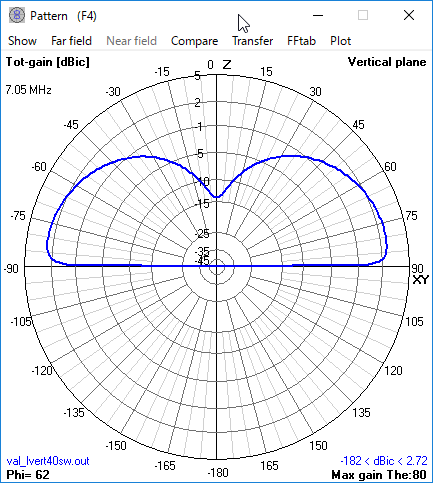

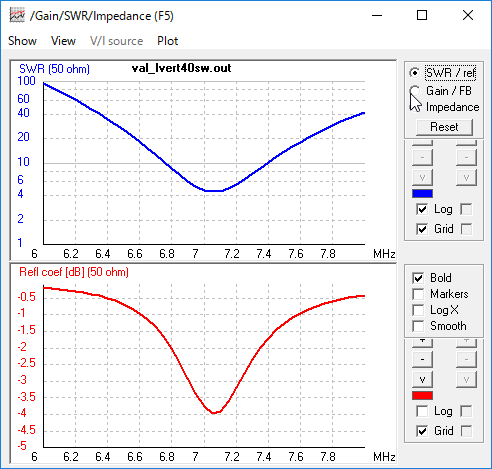

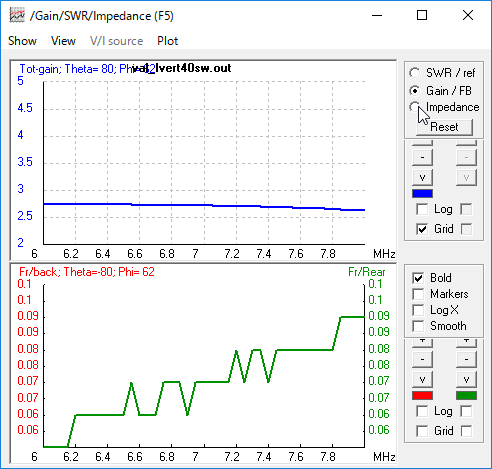

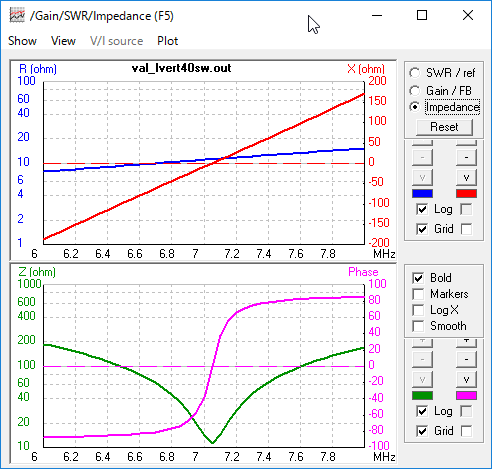

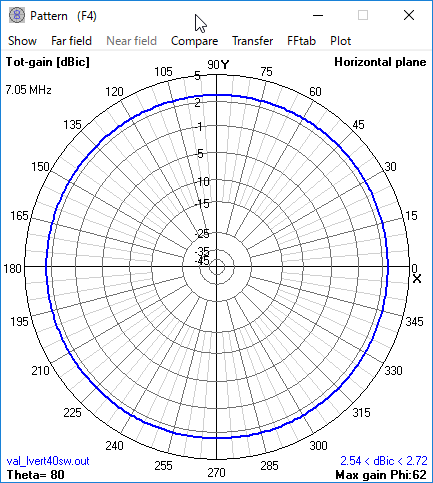

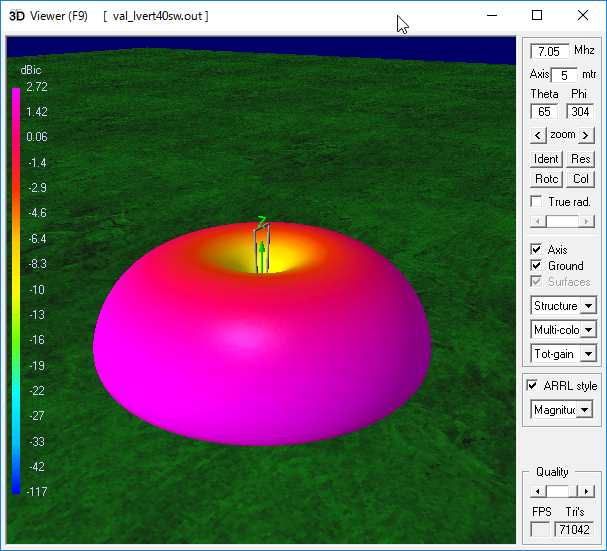

＜フォールデッドＬ型バーチカル（海水面に設置）＞



ＥＮＤ
