７９によるレフレックスラジオ　　　　　　　　　　　　　　　　　最新改定　2021.May.23　JH3FJA

１．まえがき

　Facebook グループ：真空管式無線機の 「1球がもたらすものコンテスト」 には色々な方の楽しいチャレンジがありますがＲＣＡのすごく古いB級プッシュプルオーディオパワー双三極管 ７９によるレフレックスラジオ について少し眺めてみました。 と言うのも２０年近く前にローカルのＯＭからA3変調器に起用した日本軍無線機の話（なかなか良い球だと）が頭に残っていたからです。

２．ラジオ回路

　図１はこの方のオリジナル回路を回路シミュレータのモデルに描いたものです。アンテナコイルは昔の市販高１コイルの仕様を、1対3トランスの一次側は昔の大型のもののインダクタンス・巻線抵抗等を、７９は数少ないＲＣＡのＡ級バイアスでの特性曲線（下図）を反映してあります。

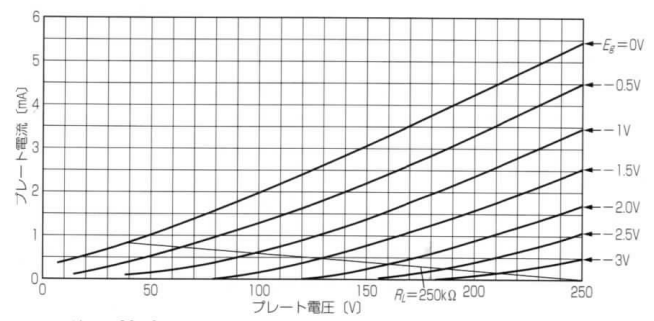

７９のEpIp特性 増幅度低めの電圧増幅管と思えばよいようです。

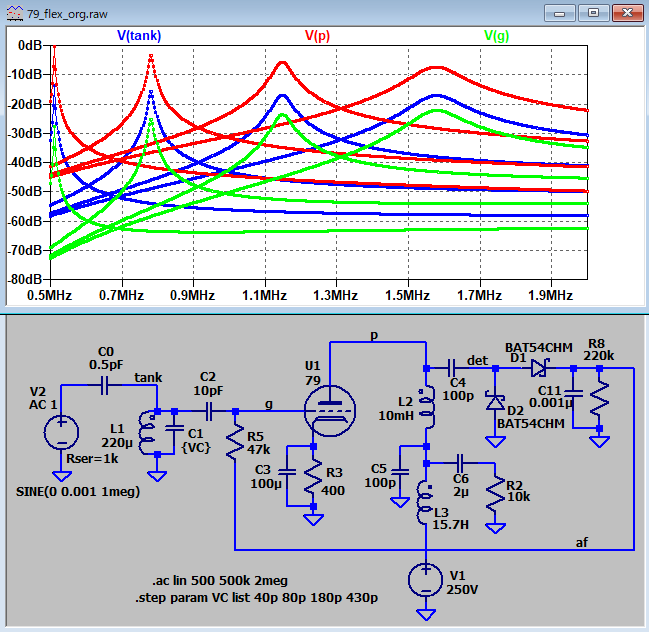

図１　オリジナル回路 周波数が高くなるにつれ帯域特性が甘くなってます。

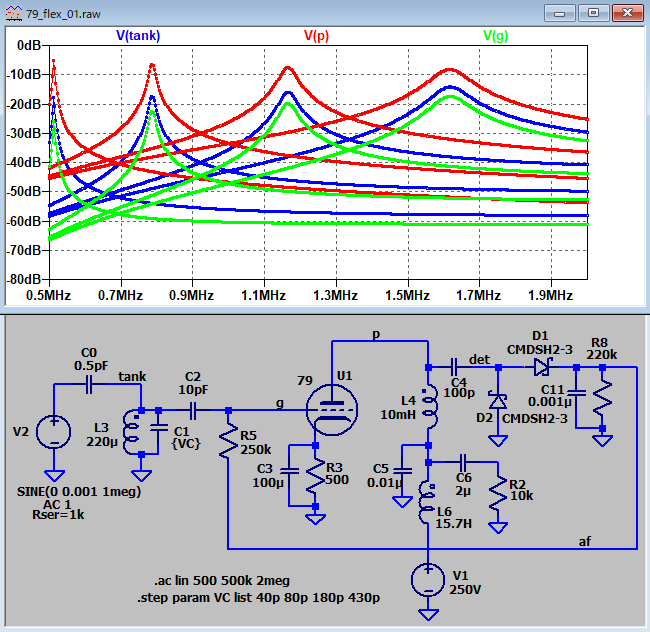

図２　少し定数を触ってみました グリッド抵抗を大きくしアンテナ共振回路へのダンプ影響を軽減、またカソード抵抗を少し大きくし（グリッドバイアスで-1.1V程度）ゲインを最大化してます。

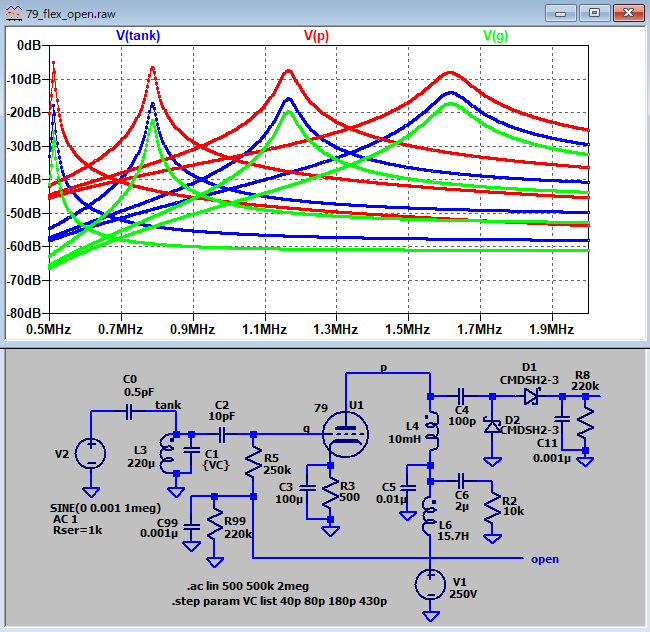

図３　検波出力を開路と確認してます

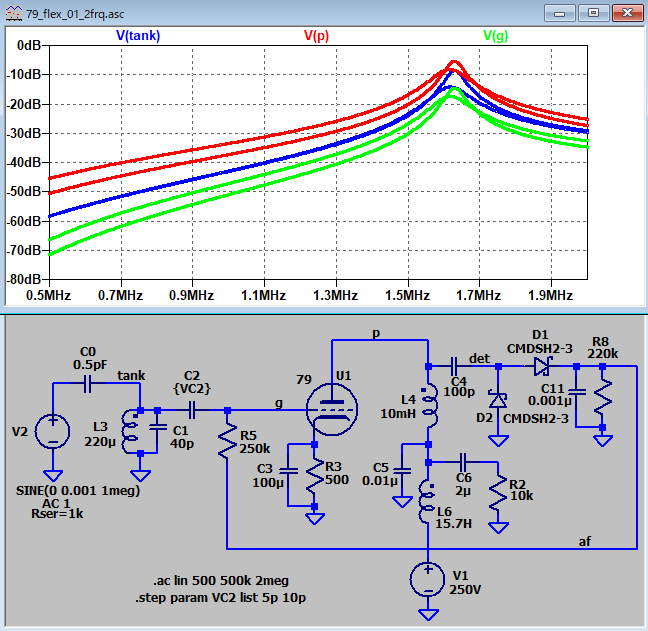

図４ａ　周波数の高い側帯域特性を改善 ゲインは少し落ちますがアンテナ共振回路のグリッドへのカップリングコンデンサ容量を小さくする方法はあります。ブロードなカーブは１０ＰＦ、比べシャープなカーブは５ＰＦ

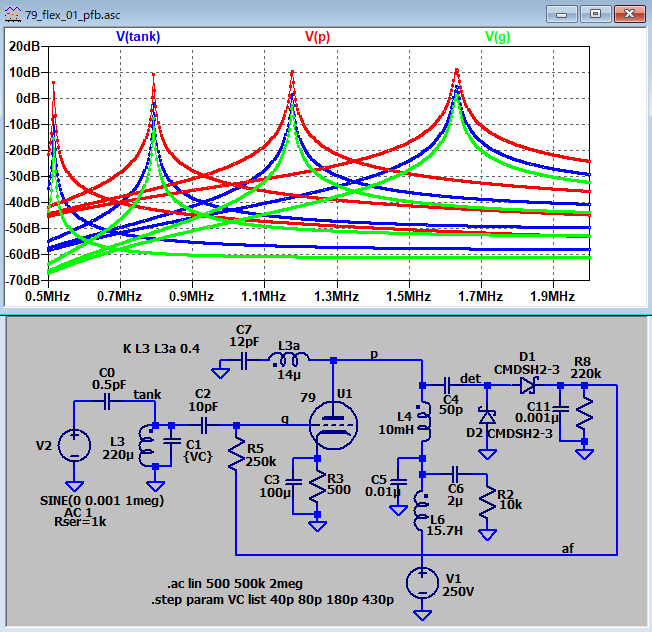

図４ｂ　周波数の高い側帯域特性を改善 そもそもパワー管での電圧増幅回路なので大きなゲインは期待できないのでＲＦ系正帰還でのゲインを稼ぎ帯域特性を稼ぐ方法もあります。 プレート帰還コイル、同直列コンデンサ、アンテナ共振回路への帰還結合度合を調整すれば発振余裕は充分あるので一様なゲインと帯域特性が狙えます。

END
