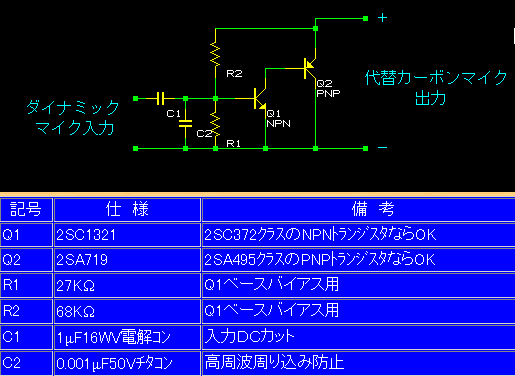

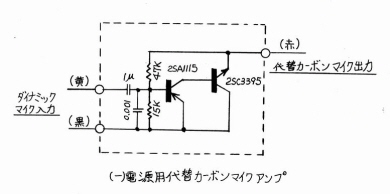

下記のオリジナル回路と比較戴けるとお分かりの通り、極性を反対にしたものです。抵抗値の違いはトランジスタの違いからくるもので、適当な出力電流になる様に選定調整してください。
この極性反転の目的は、飽くまでＨ３５０のマイク・ＰＴＴ回路の共通線を改造しなくて良い様にした手段であり、Ｈ３３ハンドセットの様にマイク回路が独立している場合は、オリジナル回路のままで単純に外部極性に合わせ接続替えするだけでＯＫです。
（ＪＨ３ＦＪＡ局のホームページより転載）
| 最新改定 2003-Nov-15 |
| Ｈ３３互換化Ｈ３５０ハンドセット用代替マイクアンプ |
|
下記のオリジナル回路と比較戴けるとお分かりの通り、極性を反対にしたものです。抵抗値の違いはトランジスタの違いからくるもので、適当な出力電流になる様に選定調整してください。 この極性反転の目的は、飽くまでＨ３５０のマイク・ＰＴＴ回路の共通線を改造しなくて良い様にした手段であり、Ｈ３３ハンドセットの様にマイク回路が独立している場合は、オリジナル回路のままで単純に外部極性に合わせ接続替えするだけでＯＫです。 （ＪＨ３ＦＪＡ局のホームページより転載） |
