| 最新改定 2004-Dec-22 |

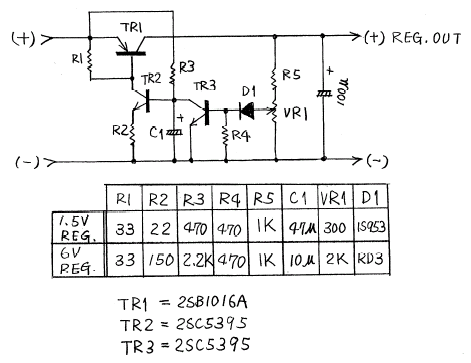

| PRC-10(A)用DC/DCｺﾝﾊﾞｰﾀ 1.5V＆6Vレギュレータ回路 |
|
|
| Ａ電圧１．５ＶおよびＣ電圧６Ｖのレギュレータ回路は、プライマリーレギュレーター回路のドロップ電圧の低さに注目し、プライマリーレギュレーター回路を、１．５Ｖおよび６Ｖのシリーズレギュレーター用にモジって試してみました。 １．５Ｖ用の場合、本レギュレータの入力電圧＝２Ｖ，無負荷時出力電圧＝１．５Ｖの設定で、負荷に０．７６Ａ流した時、出力電圧（１．５Ｖ）の電圧降下は０．０１９Ｖ程度と僅かです。 |
