| ＲＴ-７７受信部真空管のＳＳ化（1/2） |
|
昔聞いた電池管使用のＨＦ受信機（ＧＲＲ-５）の何とも言えないＳ/Ｎ感が
忘れられずＲＴ-７７を購入し、たまに動かしていましたが２００６年３月頃、
ＪＡ３ＡＮＦ局からＲＴ-７７の受信部を半導体化した記事を見せて貰いました。
あまりお薦めは出来ない話ですが、ご紹介します。 最初に使用したＦＥＴは、Ｗの局のオリジナル記事の２Ｎ４４１６Ａの代わりに ２ＳＫ１２５とＪ３１０を使用。 結果、オリジナル回路定数では何となく動作はしてるみたいですが、 受信機とは言えない状態。Ｗの局の記事では、一部本体回路を修正し、そのまま差し替え可 の様でしたが、当局のものは全くＮＧと言っても良い状態でした。 球とＦＥＴとでは、電極間のストレー容量かなり異なるので、ただ差し替えたのでは 駄目に決っています。ＦＥＴの方がＤ-Ｓ間静電容量が球より大きいので、全ての 同調回路再調整が必須の筈です。 そこで、回路定数を見直し（ＦＥＴは全て２ＳＫ１２５に変更）と全ての同調回路再調整 を実施した結果、何とか正常に受信出来る様にはなりました。 画像の真鍮製のシールドケースはＪＡ３ＡＮＦ局製で、この球代替品は「真鍮管」と 同局が命名されました。 ピリケン頭で真鍮管の抜き差しやり易いものです。 改造機では、電源は１．５Ｖ約１ｍＡ程度と２７Ｖ約６ｍＡ程度、Ａ電池及びＣ電池については、 Ａ電池（＋１．５Ｖ）は必用、各真鍮管のＧＮＤ、本体のＧＮＤの１番ピンでは無く、 ＋１．５Ｖが加わる７番ピンになっています。これは、各真鍮管のゲートに、−１．５Ｖの固定バイアス を与える為か？。Ｃ電池は、Ｖ６のＦＥＴが−４．５Ｖのバイアスではカットオフ領域になる模様で、 アンプゲインが低下してしまいますので使用しません。 でソリッドステート化後の受信感度ですが、オリジナルの体力測定をしていなかったので 不明です。 このソリッドステート化は、全ての同調回路の再調整が必要であり、お勧めはできません、 気が変わりオリジナルに戻す場合も大変です。 と言うわけで飽くまで参考に紹介をしました。 |

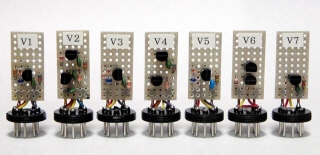

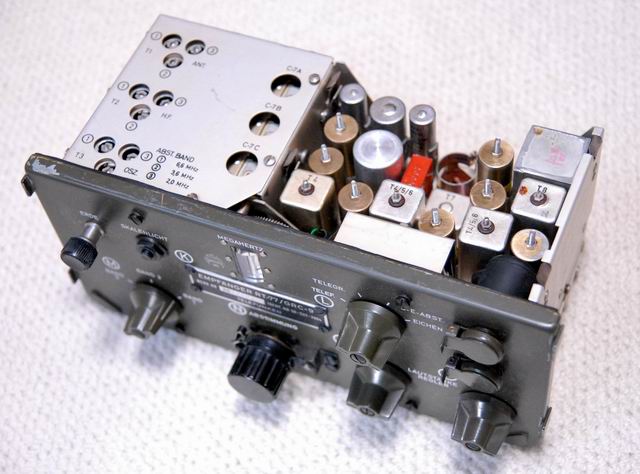

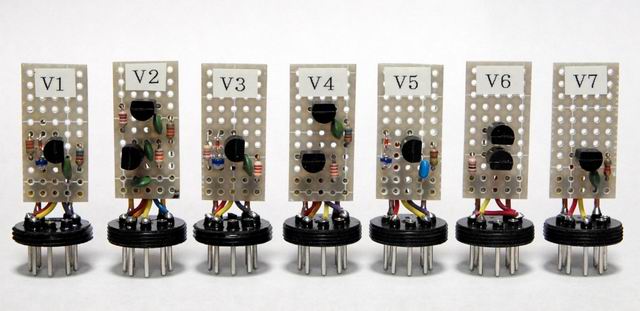

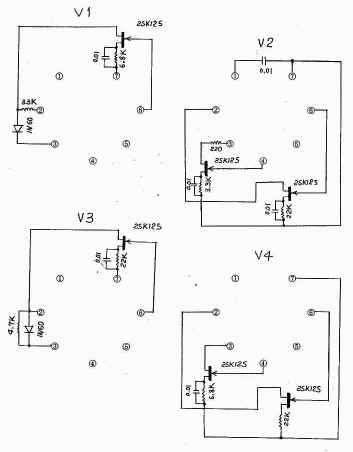

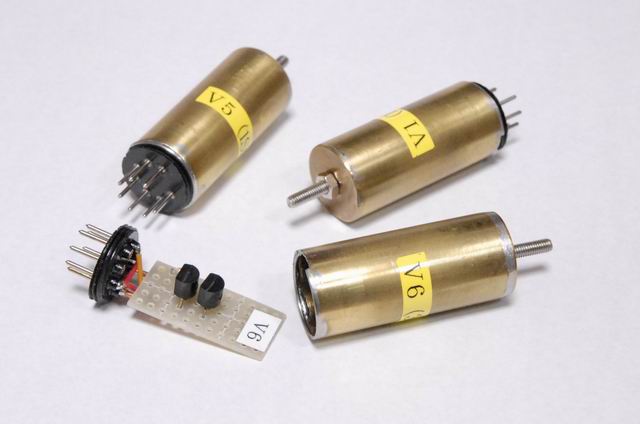

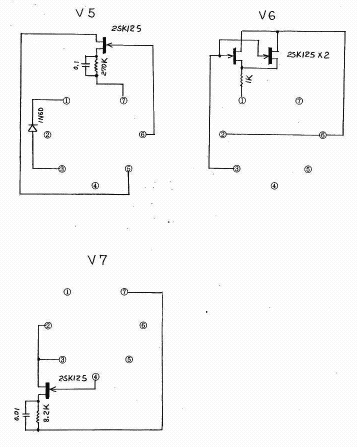

＜実装状態＞ おなじみのＲＴ-７７受信部ですが、少し景色が違います。トップが５円玉のように見える７本の真鍮筒がお分かりでしょうか、これらがソリッドステート真空管です。 大判写真  ＜ソリッドステート真空管の外観・構造＞ 真鍮パイプと引抜用のビスナットが付いたトップカバーからなります。この構造はＪＡ３ＡＮＦのオリジナルで、「真鍮管」と名付けられています。 この大判  ＜真鍮管の内部＞ ＭＴ７ピンプラグと２．５４ｍｍピッチユニバーサル基板に組んだ回路で構成されます。 この大判  ＜真鍮管の内部回路（V1〜V4）＞ 回路としては非常にシンプルなものです。全てのＦＥＴは２ＳＫ１２５です。 ＲＴ-７７回路イメージでの比較  ＜真鍮管の内部回路（V5,V6,V7）＞ ＲＴ-７７回路イメージでの比較 |
