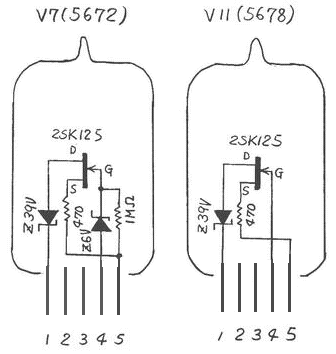

＜回路構成＞
代替素子はＦＥＴです。廉価で耐電圧の高い（＋Ｂをジカに扱える）小電力のＦＥＴはなかなか在りませんので、ごく汎用的なＦＥＴを使います。このため、ドレンへの印加電圧をツェナーダイオードで低減させます。 いずれの回路にもあるドレン側のツェナーダイオードＺ３９Ｖが、２ＳＫ１２５のドレン電圧を＋Ｂ２電圧−約３９Ｖに抑え、ドレン・ソース間電圧を安全圏内としています。
Ｖ７のゲート側のＺ６Ｖは、Ｃ電源（＝−６Ｖ）によるグリッドバイアス電圧分のキャンセル用で、ＰＲＣ-１０本体の改造をせず対応するためです。 ２ＳＫ１２５のカットオフ電圧は実働上３Ｖ付近にあるようで、このＺ６によるキャンセルが無いと２ＳＫ１２５はカットオフ状態のままとなり音が出ません。
この「ソリッドステートＶ７」は、「真空管５６７２」使用時のオーディオ出力と遜色は無く動作し、Ｈ３３ハンドセットの受話器をガンガン鳴らせます。 フィラメント分による総合電力への低減効果は僅かでは有りますが、当局は、電力低減より５６７２が結構良い値段していますので、入手の心配をしなくて良くなり、この点を喜んでおります。
Ｖ１１にあっては、負荷であるスケルチリレーのＯＮ/ＯＦＦによるバックトランジェントのサージ電圧で２ＳＫ１２５が逝かれるか？と思いましたが、かなりの回数スケルチＯＮ/ＯＦＦをさせましたが、Ｚ３９の逆方向がカットしてくれており大丈夫でした。
＜ソリッドステートＶ７、Ｖ１１の外観＞
このように組んでみました。ユニバーサル基板のランドピッチ２.５４ｍｍでは仕上がり幅が大きくなるため、ユニバーサル基板を４５度に板取りしています。
２ＳＫ１２５は、秋月電子通商 で５個入り２００円で、また、ツェナーダイオードは サトー電気 で各々通販購入が可能です。
