ＭＡＢは、第２次世界大戦時代においてＮＡＶＹの落下傘部隊がパラシュートとともに胸に保持し、地上降下の後にアンテナを伸ばし相互連絡をとるために使用された短波帯の可搬送受信機です。 この趣味の方なら周波数範囲と内部構成を見て８０ｍバンドで遊んでみようと思わずにはいられない楽しい機械です。なお、後継機はＰＲＣ-６だったようです。 |
|
|
||||||||||||||||
| ■ 構成 | |

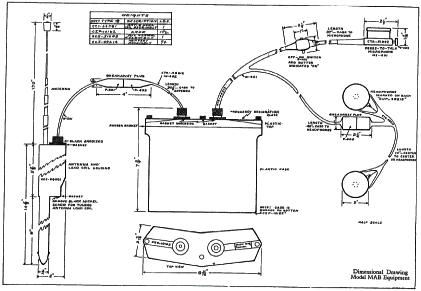

 構成は左図左からアンテナ部、本体部、ヘッドフォーンおよびマイク から成ります。マイクロフォンは本体部から直接延びたケーブルで電源スイッチとともに付属しており切り離すことは出来ません。ヘッドフォーンおよびアンテナへの給電ラインはコネクタ（ブレークウエイプラグ）で切り離すことができます。 送受信の切り替えはマイクロフォンに付いたＰＴＴスイッチの接点により受信回路、送信回路を構成する真空管群のフィラメント電圧を直接切り替えることで行われます。 本体部は７本の電池管（ＭＴ管）で構成され、受信部は、１Ｒ５（局発・混合）、１Ｔ４（中間周波増幅）、１Ｓ５（検波・低周波増幅）、３Ｓ４（低周波増幅）による所謂４球スーパー受信機です。 送信部は１Ｔ４（発振）、３Ｓ４（電力増幅）、３Ｓ４（変調）によるプレート変調（ハイシング変調）の３球ＡＭ送信機です。 |
| ■ 外観 | |
 上にいきなり構成から掲げたのは、本体部のみしか入手出来ていないためためで、外観写真もアンテナ部、ヘッドフォーンおよびマイクはオリジナルのものではありません。 本体ケースはボーディーとフタからなり、２本の指で廻せるビスにより勘合固定されます。ケースの材質はファイバーを練り込んだ樹脂で出来ており、外内形の勾配より射出成形加工によるものと思われます。 |
| ■ 機構・構造 |
| ＜ケーシング＞ | |
 ケース断面は「く」の字型に軽く折れ曲がっており、体にフィットし易くなっています。 「く」の字の中央に仕切りがあり一方（写真では右）に送受信機ユニットを、もう一方（写真では左）に専用電池を収納する構造になっています。 共にフタで押さえ込むだけで他の保持機構はありません。 また、送受信機ユニットの外部取合いは中央右の１４Ｐコネクタ板（実使用１１Ｐ）１つだけで、アンテナ、電池電源、オーディオ入出力の全ての信号がここにあり、フタ側のコネクタプラグとジカに勘合接続する構造です。 電池の接続も同様に、フタ側コネクタプラグでジカ接続の構造ですが、入手品ではプラグ側のピンが腐食で欠損のため、写真の様に電線を延長して電池箱用の別コネクタを付けています。 |
| ＜送受信ユニット＞ | |

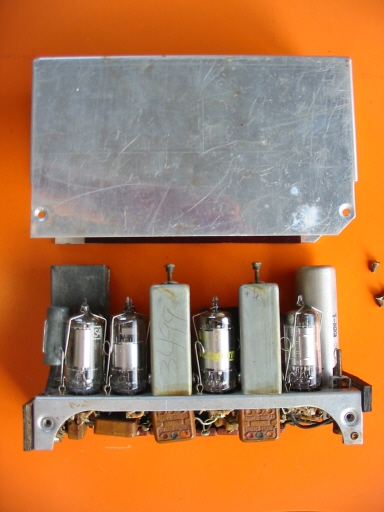

 送受信機本体は、この１６×９×５ｃｍの小さな弁当箱１つです。 写真はカバーを外した状態で、電池管ラジオによくあるシャーシ構造をしています。 |
| ＜受信系＞ | |

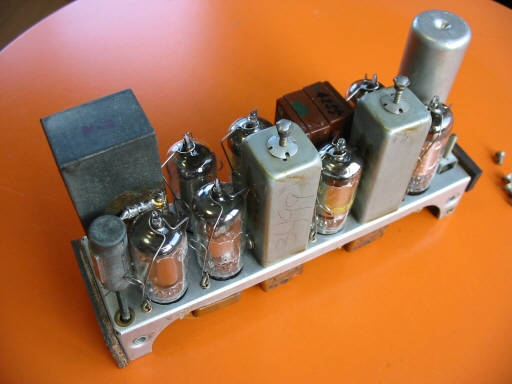

 受信機は４球スーパです。手前右から左へ順に、１Ｒ５局発・混合、ＩＦトランス１、ＩＦＴ１の背中側に局部発振１Ｔ４と水晶発振子、ＩＦ増幅１Ｔ４、ＩＦトランス２、検波・低周波増幅１Ｓ５、低周波電力増幅３Ｓ４の配置です。 |
| ＜送信系＞ | |
 送信機は２ステージです。手前左から右へ順に、アンテナカップリングトランス（Ｍ結合）、高周波電力増幅３Ｓ４、送信水晶発振子（２つある右側）、送信用発振回路ＩＴ４、変調電力増幅３Ｓ４、変調チョークです。 なお、変調チョークのケースには、カーボンマイク用のインプットトランスと受信低周波増幅の出力トランスの３つが一体でケース内に居ます。 |
| マニュアル | 本文部分 (1151KB/pdf) | テーブル (394KB/pdf) | 図部分 (271KB/pdf) |
| 完全なＭＡＢのお姿 | RADIO " MAB & DAV " |
| ■ 代替品の製作 |
| ＜アンテナ＞ | ||
 |
 |
ボディーはホームセンタにある木製の穴明き丸棒（パイプ）、アンテナロッドはＳＯＮＹの大型ＣＢ機のロッドアンテナジャンク、ローディングコイルもジャンク箱にあったタップ付コイルとダストコア入りのＩＦＴのようなもので作りました。 |
| ＜電源電池＞ |
 Ａ電源は、２Ｖシールバッテリーのダイオードドロップで、Ｂ電源は００６Ｐ電池です。 |
