●ＰＲＣ-１０（Ａ）用乾電池電源

  ＪＡ３ＤＭＯ局の"２本で１００円の００６Ｐ電池（９Ｖ）電源での運用実績"に魅力を感じておりました。また、秋月の１つ１０円の００６Ｐスナップ（コネクタ）の買い置きが多量にあり、休日の４時間程で入門者の方と一緒に製作したものです。簡単に製作出来て十分な実用性があります。

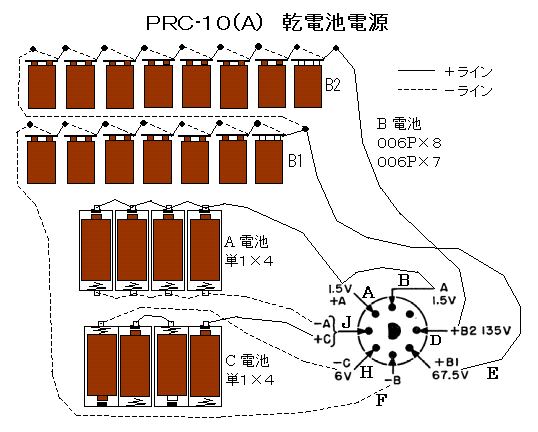

＜結線図＞
下図の通りです。特に難しいものではありません。


＜部品表＞

部品名	数量	単価	金額	備考
００６Ｐ電池スナップ	15ケ	10円	150円	秋月電子通商で買えます
単連単1電池ホルダー	4ケ	70円	280円
2連単1電池ホルダー	2ケ	120円	240円
PRC-10電源レセプタクル	1ケ	500円	500円	BMで買えます
アルミシャーシ	1ケ	680円	680円
アルミ板	1枚	200円	200円
熱収縮チューブ	1ｍ	120円	120円
両面テープ	1巻	100円	100円
合計			2270円

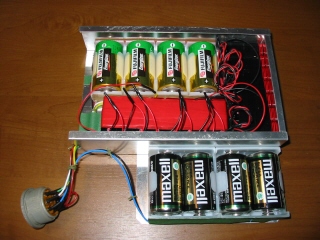

＜出来上がり姿＞

こんな感じになってます。
黒い絶縁テープで胴巻きにしている００６ＰがＢ１電圧分の７本、赤い絶縁テープで胴巻きにしている００６ＰがＢ２電圧への上乗せ分の８本です。
黒いマンガン単１×４本直列でＣ電源の６Ｖを、金色のアルカリ単１×４本並列でＡ電源の１．５Ｖを得ています。

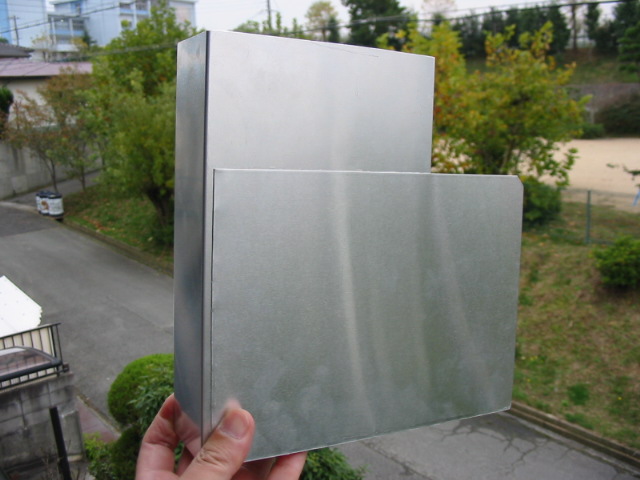

ボディーの構造はこんな感じです。

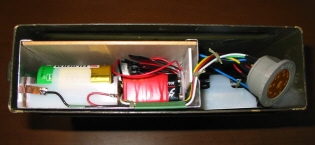

＜電池箱に入れると＞

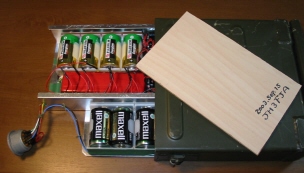

００６Ｐが踊るので、切り取りシャーシ部にだけベニア板の蓋をしてます。実際は蓋の裏に発泡ウレタンの座布団を置いてから蓋を挿入しています。
レセプタクルは本体のコネクタと勘合してしまうとそれほどブラブラはせず、何も緩衝材を入れていません。もし本格的に野山を走るのであれば何か対策が必要です。



切り取りシャーシ部分に市販の標準寸法シャーシを使うため、当然 電池箱の内幅とは上手く合わせられないので、切り取りシャーシの裏に電池箱の内幅寸法を出したアルミ板を両面テープで貼り全体が踊らないようにしています。

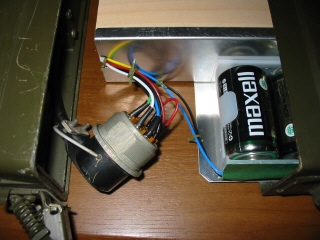

レセプタクルは取り付け穴明け加工が邪魔くさく空中接続としてますので、半田付けピン部分は念入りに熱収縮チューブで絶縁保護してます。（実際は裸のままでも、どの様な姿勢になろうとも地絡したりはしませんが）
