●ＰＲＣ-１０（Ａ）可搬電源の検討 回路編（工事中）

本ページでは、ＰＲＣ-２５のＡ１モジュール（ＤＣ/ＤＣコンバータ）を用いて手を抜くＰＲＣ-１０（Ａ）の可搬電源の検討をまとめています。

ＰＲＣ-１０（Ａ）での想定負荷としては左記の通りです。


■方式の案出

表の下に行く程に工数の掛かる工作になります。

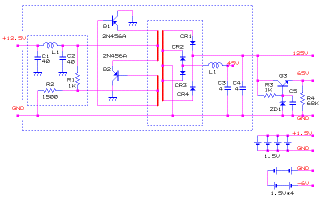

＜モールドトランスを解剖しないケース＞          回路図はクリックで拡大版表示

方式	構　成	説　明	回 路 図
－	基本特性の計測結果	出力の整流ダイオードまでがモールド内部にあり－４５Ｖの極性反転は容易ではない
A1	基本特性の計測結果	＋Ｂ(低圧)レギュレータ回路の追加、ここでのロスは約１Ｗ強
A2	実験風景と結果	２つ目のモジュールから外し来た第２トランス（＋Ｂ上載せ用）の追加／－６Ｖ併用のための入出力の絶縁（GNDの分離）
A3		＋Ｂ(低圧)レギュレータ回路の追加／専用に作った第２トランス（低圧）の追加

＜モールドトランスを解剖するケース＞

方式	構　成	説　明	回 路 図
B1		モールドされたトランスからの巻線タップの引き出し／専用に作った第２トランス（低圧）の追加
