| 最新改定 2008-01-23 |
| ＰＲＣ-１０，９ 中継実験(計画) |
| 中継とは | 同ﾊﾞﾝﾄﾞ実験 | 異ﾊﾞﾝﾄﾞ実験 | 実験結果（later） |
 上の大判を見る |

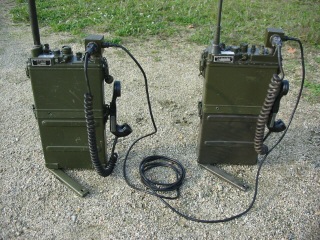

＜ 中継とは ＞ ＰＲＣ-８，９，１０は、このファミリから同あるいは異なる任意の２台のセットを組み合わせ、中継ケーブルで繋ぐことにより中継動作をさせることが出来ます。 セット１の送受信周波数をｆ１、セット２の送受信周波数をｆ２としますと、ｆ１なる到来周波数の電波をセット１が受信、復調結果のオーディオ出力をセット２に渡しｆ２で送信をします。 同様に、ｆ２なる到来電波に対してはセット２が受信、オーディオ出力をセット１に渡しｆ１で送信をします。これが中継動作です。 この動作は非常に簡単な制御で実現され、相手側のセットに対する受・送信切り替えは自セットでのスケルチ状態の閉・開を制御出力として使うのです。 トーンスケルチやＩＤ識別などの高度なものではなく、スケルチを開くことが出来る到来波に対して区別なく寛大に中継動作をします。 ＰＲＣ-８，９，１０は、上述連繋動作に関連する回路はまったく同じですから、ＰＲＣ-１０とＰＲＣ-９のような違うバンドの組み合わせでも同じ連繋動作をしますから、結果的に別バンドへの中継動作が出来ることになります。 |
|

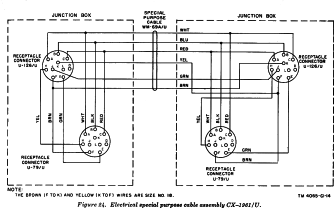

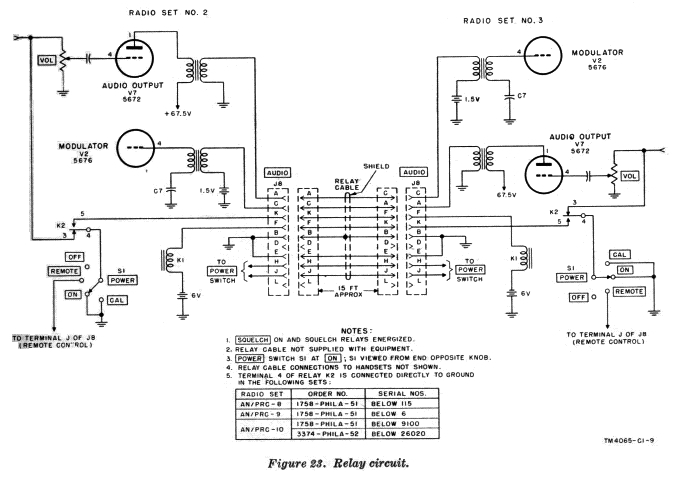

もう少し詳細な説明を下図を使いします。 左のＳＥＴ Ｎｏ.２が当該周波数の受信をしスケルチが開いたとしますと、左上のオーディオ出力はＳＥＴ Ｎｏ.３のカーボンマイクバイアス電圧をループバイアスとしてそれに重畳した形でオーディオ出力が送られ、ＳＥＴ Ｎｏ.３にとっては、あたかもマイクからの音声の如く入力されます。 この時、ＳＥＴ Ｎｏ.２のスケルチリレーＫ２の接点４，５（図の左下）が閉じ、ＳＥＴ Ｎｏ.３のスタンバイリレーＫ１が励磁されＳＥＴ Ｎｏ.３が送信状態になります。 いずれのセットもスケルチの動作まで至らない状態ではオーディオ信号はＫ２の接点３、４によりグランドに落とされ、送信状態になった時の側音が相手側へのオーディオ入力となることを防いでいます。 |
 |
|

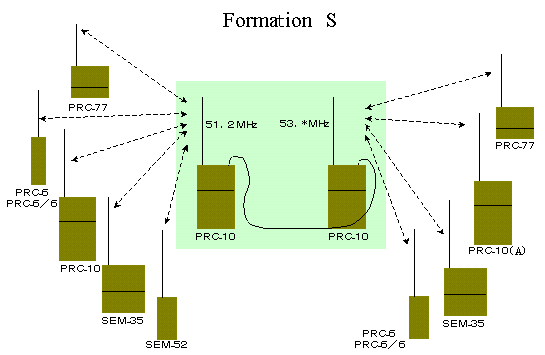

＜ 同バンドでの実験フォーメーション ＞ こんな感じの楽しい実験になる予定です。 |
 |
|

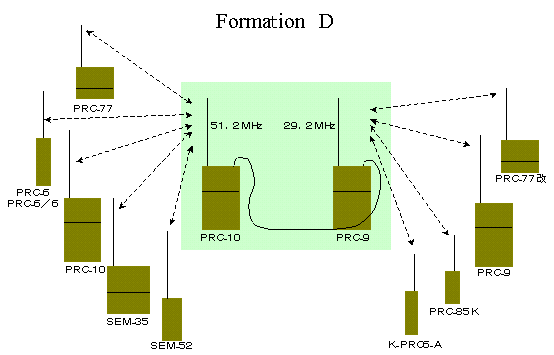

＜ 異バンドでの実験フォーメーション ＞ こんな感じの楽しい実験になる予定です。 |
 |
|
＜ 実験結果 ＞ ２００８年４月１３日 加古大池公園における屋外集会にて実験の予定です。 是非とも御参加ください。 |
