ＰＲＣ-１０Ａ オーディオ増幅回路

＜ロケーション＞    　　赤楕円で示した位置にあります。

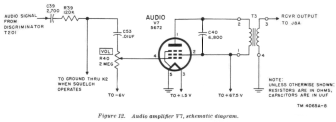

＜回路説明＞ 　まず右上の回路図をクリックしてください。大判回路図が別ウインドウに表示されますので、本説明と一緒に眺められるよう２つのウインドウを適当に変形させ配置してください。 　Ｖ７、５６７２のグリッドバイアスはＣ電源−６Ｖを音量ボリウムＲ２０を経由し印加されます。Ｃ５３はこのバイアスＤＣ電圧のカット用です。 ディスクリミネータで振幅信号として復調された低周波交流分は、Ｃ３９、Ｒ３９からなるデエンファシス（de-emphasis）特性を経てボリウムの時計方向端に導かれＶ７のグリッドに入力されます。 Ｃ５３の上流点は、スケルチリレーＫ１のメイク接点に繋がり低周波信号の振幅が小さい時にはグランドに落とされ受話器から聞こえる雑音が消されます。（このスケルチ機能についてはスケルチ回路の説明を参照してください） Ｔ３出力トランスはＶ７のプレート負荷値である２０Ｋオーム程度のインピーダンスを６００オーム（３−４端子）に変換し、受話器とのインピーダンス整合を図ります。 Ｃ４０、６８００ＰＦは低周波信号の中の高い周波数成分を減衰させ聞き良い音にします。送信時においてもサイドトーン（側音）を発するためフィラメント電圧および＋Ｂ電源６７．５Ｖは、受信・送信中に常時印加されます。
