＜回路説明＞

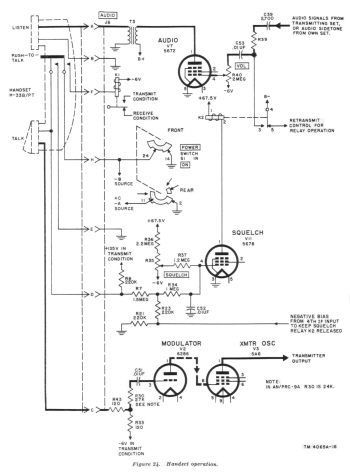

まず左記の回路図をクリックしてください。大判回路図が別ウインドウに表示されますので、本説明と一緒に眺められるよう２つのウインドウを適当に変形させ配置してください。
受話回路・・・Ｈ３３ハンドセットの受話器へは、オーディオ信号増幅のＶ７、５６７２のプレート出力が出力トランスＴ３で６００オームにインピーダンス変換されオーディオコネクタのピンＡ、Ｂを経て接続されます。
送話回路・・・カーボンマイクであるＨ３３ハンドセット送話器へは、Ｃ電源−６Ｖを電源として、Ｒ３３、４３、（ともに１２０オーム）、ＰＴＴスイッチを経て接地、のループでバイアス電流が流されます。 カーボンマイクの抵抗を１５０オームと仮定すると１５ｍＡ程度のバイアス電流になります。音声の音圧変化にによる電流変化は、上記の抵抗およびカーボンマイクの内部抵抗により電圧変換され、Ｒ３０、Ｃ５１を経て交流電圧分がモジュレータＶ２、６２８６のグリッドに入力されます。その結果６２８６のプレート電流が変化し、出力発振回路でのＦＭ変調に至ります。
ＰＴＴ回路・・・ＰＴＴスイッチの独立した２つのメーク接点は、１つの接点が上述のカーボンマイクへのバイアス電流の入り切り用に、もう１つの接点はＣ電源−６Ｖを駆動電源として送受信切り替えリレーＫ１のコントロールをします。更にリレーＫ１の接点出力により送信時にはＲ８、Ｒ７を経たパスによりスケルチＶ１１、５６７８を非同通とし強制的にスケルチを出力をＯＦＦにすることで、モニタ目的の側音が聞こえる状態に遷移させます。
