| ＰＲＣ-１０Ａ ＩＦ増幅回路 |
|
＜ロケーション＞
右４本のＣＡＮがそれです。 |
|
   |

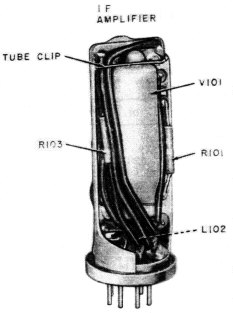

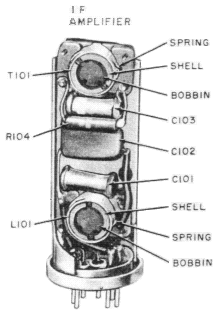

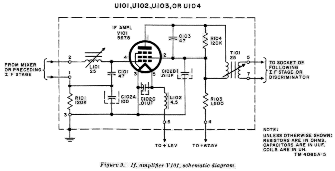

＜回路説明＞ まず右上の回路図をクリックしてください。大判回路図が別ウインドウに表示されますので、本説明と一緒に眺められるよう２つのウインドウを適当に変形させ配置してください。 入力は、１つ前段のＩＦ増幅回路の出力回路とあいまって複同調回路を構成します。前段のＣ１０３およびＴ１０１の１次側のインダクタとで１つ目の同調回路を、同Ｔ１０１の２次側のインダクタと自段のＬ１０１およびＣ１０１により２つ目の共振回路を構成します。２つの共振回路は前段のＴ１０１の１、２次間の相互誘導で結合しリンクされます。Ｒ１０１、Ｃ１０２Ａはグリッドリミッタを構成します。Ｖ１０１のコントロールグリッドとカソード間は２極管と見なせダイオード動作（グリッドがアノード、カソードがカソード）します。これにより４．３ＭｃのＩＦ信号が検波され、直列に挿入した抵抗Ｒ１０１により電圧降下をもたらします。この検波電流に比例した電圧はコントロールグリッドに負のバイアスを提供します。結果、４．３ＭｃＩＦ信号の振幅が大きくなるとグリッドバイアス電圧も深く（負の大きな電圧）なり振幅制限動作をします。Ｃ１０２Ａは検波の際の平滑容量です。 回路図にある破線で囲まれた部分がユニット化され左の写真にあるように「ＣＡＮ」としてユニット化されています。（ 記号「Ｕ」は Unit を意味しているようです） 使用真空管および端子のアサインを以下に一覧します。真空管５６７８はサブミニチュア管の中で非常にポピュラーなものです。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
