| 最新改定 2003-Sept-23 |
| ＰＲＣ-１０Ａ ミキサ回路 |
|
＜ロケーション＞
赤楕円で示した位置にあります。 |
|

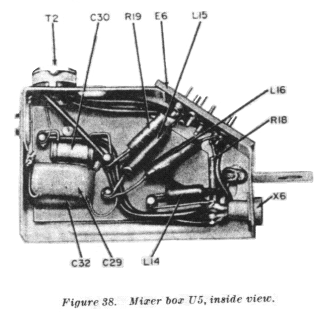

 ＜回路説明＞ まず右上の回路図をクリックしてください。大判回路図が別ウインドウに表示されますので、本説明と一緒に眺められるよう２つのウインドウを適当に変形させ配置してください。 回路図にある破線で囲まれた部分がユニット化され左上の写真にあるように「ボックス」としてユニット化されています。（ 記号「Ｕ」は Unit を意味しているようです） 使用真空管および端子のアサインを以下に一覧します。 |
| U6 | 要 旨 | 備考 | |
| 使用球 | 6286 | ５極管 | |
| 端 子 | E7A | 出力同調回路可変容量 | |
| E7A | 発振周波数可変 | ||
| E7D | ＋Ｂ電源 | ||
| E7E | テストポイント | ||
| E7H | 発振出力＋フィラメント電源 |
| また、ボックス内にユニットとしてマウントされた部品は以下通りです。 |
| U6 | 要 旨 | 備考 | |
| 抵 抗 | R26 | グリッドバイアス | |
| R27 | テストポイント絶縁 | ||
| R28 | ＋Ｂ電源デカップリング | ||
| キャパシタ | C41 | タンク回路可変容量補償 | |
| C42 | タンク回路温度補償 | ||
| C43 | 発振周波数微調整 | ||
| C44 | 広域発振補償 | ||
| C45 | テストポイントＲＦ阻止 | ||
| C46 | ＲＦグランド | ||
| インダクタ | L21 | タンク回路 |
