ＰＲＣ-１０Ａ ＲＦ増幅回路
＜ロケーション＞   ＲＦ増幅回路ロケーション
　　赤色楕円で示した位置にあります。 		■クリックで大判が登場■
  第１ＲＦボックス
   第２ＲＦボックス
＜回路説明＞

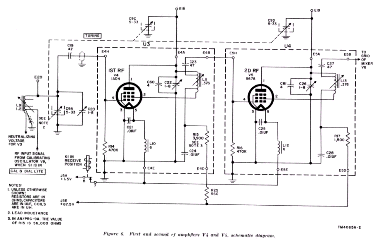

　まず右上の回路図をクリックしてください。大判回路図が別ウインドウに表示されますので、本説明と一緒に眺められるよう２つのウインドウを適当に変形させ配置してください。

　「Ｃ結合単一同調増幅器回路」２段からなる高周波同調アンプです。 １段目アンプの入力は、アンテナ同調回路の出力電圧、同出力はプレートタンク回路の大きな共振インピーダンスにより得られるＲＦ出力電圧をＤＣカット（Ｃ２３）して取り出したものです。　２段目アンプの入力は、１段目アンプの出力そのものです。２段目アンプの出力は次段にあたるミキサに向け出力されます。
　２つのアンプの違いは、真空管の種類と＋Ｂ電源へのデカップリング抵抗（Ｒ１５、Ｒ１７）の値ですが、後者は両真空管の動作電圧の差からくるものです。

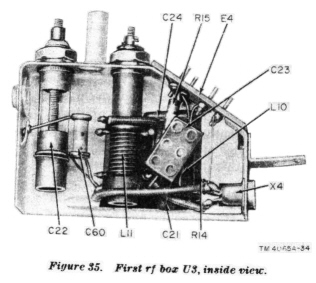

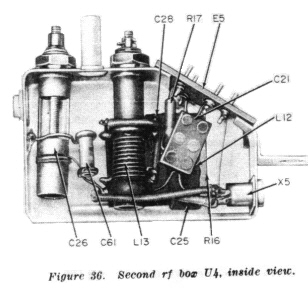

　回路図にある破線で囲まれた部分がユニット化され上の写真にあるように「ボックス」としてユニット化されています。 左側がＵ３／First rf box、右がＵ４／Second rf boxです。 （ 記号「Ｕ」は Unit を意味しているようです） 使用真空管および端子のアサインを以下に一覧します。
　U3/1st-rfU4/2nd-rf要 旨備考
使用球1AD4 5678 ５極管　
端 子E4AE5A出力同調回路可変容量　
E4BE5BＲＦ出力　
E4DE5D＋Ｂ電源　
E4EE5Eフィラメント電源　
E4HE5HＲＦ入力　

　ボックス内にユニットとしてマウントされた部品は以下通りです。
　U3/1st-rfU4/2nd-rf要 旨備考
抵 抗R14R16グリッドバイアス　
R15R17＋Ｂ電源デカップリング　
キャパシタC21C25ＲＦバイパス　
C22C26出力同調共振　
C23C27ＲＦ出力ＤＣカット　
C24C28＋Ｂ ＲＦ阻止　
インダクタL10L12Ａ電源 ＲＦ阻止　
L11L13出力同調コイル　

　プレート負荷である共振回路では、Ｃ６０（Ｃ６１）がＬ１１（Ｌ１３）の温度補償用として動作します。また、Ｌ１１（Ｌ１３）ではＣ２４（Ｃ２８）で高周波的に接地されたタップより更に巻き足された部分が出力電圧位相と逆位相の電圧を＋Ｂ電圧に重畳し、これをスクリーングリッドに供給する事で負帰還動作させ、増幅器全体のゲイン・位相特性を改善し増幅動作を安定にしています。
　２つの真空管のヒータ電圧は、送受信切り替えを司るリレーＫ１の接点により受信モードに限り供給されます。＋Ｂ電圧については常時印加されています。
