| 最新改定 2003-Sept-25 |
| ＰＲＣ-１０Ａ 局部発振回路 |
|
＜ロケーション＞
赤楕円で示した位置にあります。 |
|

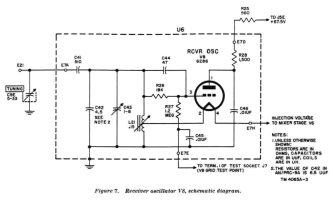

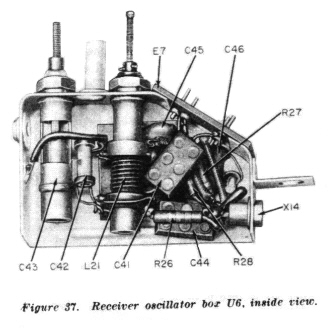

＜回路説明＞まず右上の回路図をクリックしてください。大判回路図が別ウインドウに表示されますので、本説明と一緒に眺められるよう２つのウインドウを適当に変形させ配置してください。 共振回路のインダクタンスの途中からタップを出し、カソードに接続した典型的なハートレー発振回路です。ハートレー発振回路は比較的容易に発振し、かつ可変容量の片端が接地できるため、可変周波数発振器として広く使われてました。 真空管６２８６のフィラメント回路は、フィラメントを点灯するための直流分と発振出力の高周波分を重畳して扱うため、直流的には発振コイルで片端が接地されミキサ側からフィラメント電圧をもらい、高周波的にはミキサであるＶ６、５６７８のフィラメントに向かい発振電圧を出力する形になります。 回路図にある破線で囲まれた部分がユニット化され左の写真にあるように「ボックス」としてユニット化されています。（ 記号「Ｕ」は Unit を意味しているようです） 使用真空管および端子のアサインを以下に一覧します。 |
| U6 | 要 旨 | 備考 | |
| 使用球 | 6286 | ３極管 | V8 |
| 端 子 | E7A | 発振周波数可変容量 | |
| E7D | ＋Ｂ電源 | ||
| E7E | テストポイントアイソレーション | ||
| E7H | 発振出力＋フィラメント電源 |
| また、ボックス内にユニットとしてマウントされた部品は以下通りです。 |
| U6 | 要 旨 | 備考 | |
| 抵 抗 | R26 | グリッドバイアス | |
| R27 | テストポイント絶縁 | ||
| R28 | ＋Ｂ電源デカップリング | ||
| キャパシタ | C41 | タンク回路可変容量補償 | |
| C42 | タンク回路温度補償 | ||
| C43 | 発振周波数微調整 | ||
| C44 | 広域発振補償 | ||
| C45 | テストポイントＲＦ阻止 | ||
| C46 | ＲＦグランド | ||
| インダクタ | L21 | タンク回路 |
