● ＢＡ-５５９８／Ｕ リチウムバッテリーの活用

ＢＡ-５５９８／Ｕリチウムバッテリーは、余剰品の軍用バッテリーの中でも使い勝手の良い１次電池です。
電池はレーションなどと同じく製造日付からの経過日数だけで余剰品判断がされますが、酸化リチウム電池は優れた自己放電特性のため、非常に良好な状態のままで余剰品として放出されていることになります。内部の部品は利用価値あるものが多く、分解して楽しい電池でもあります。

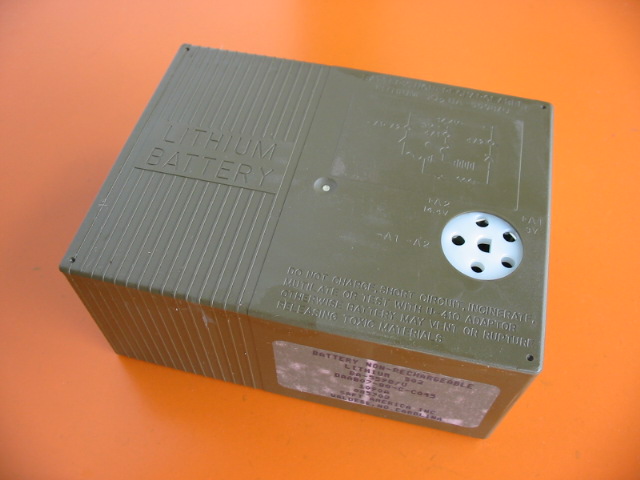

＜ＢＡ-５５９８／Ｕ姿＞

外装はＯＤ色の成型樹脂で出来ており、ＰＲＣ-２５、-７７等の電源プラグに勘合する出力コネクタが１つ設けられています。５ピンの出力コネクタの内３ピンが内部接続されており、１４.４Ｖ出力、３Ｖ出力、コモンが出力されます。
外形寸法は、１２０（最大）×９０（最大）×５２ｍｍであり、ＰＲＣ-２５、-７７等の電池箱に２個（実使用と予備用）がピッタリと収まる形状になっています。 なお、重量は ６１２グラムです。

なお、電流容量については明確ではありませんが、ＪＡ３ＦＴＵ局による計測例では、７Ａｈ（５時間率）以上と推定されています。

＜ＢＡ-５５９８／Ｕ内部構造＞

成型樹脂によるケースの胴と蓋は全周で接着されていますが、電工ナイフや大型カッターナイフで こじ開ける事が出来ます。（怪我しない様に注意して作業してください）
内部には、直列に接続された５個の円筒形３Ｖリチウム電池セル（ＯＤ＝３８.３ｍｍ、Ｌ＝４７ｍｍ）、温度スイッチ（セルに抱かす様に）、プリント基板（緑のガラエポ）、出力コネクタ（白色）からなります。

＜ＢＡ-５５９８／Ｕ内部回路＞

BA5598/Uは一般的に思う電池のイメージとは異なり、かなりの内部部品があります。 プリント基板上には、「電流保護ヒューズ２本」、複数個のBA5598/Uの並列使用を想定したと思われる「シリーズダイオード」、使用済み廃棄時短絡での火災等防止の「放電用の抵抗（150Ω）と放電スイッチ（２ビット並列のディップスイッチ）」、基板と内部回路を接続するしっかりした「６Ｐコネクタ」が実装されています。

＜３Ｖセルを取り出す＞

ＰＲＣ-２５などでの使用終了後もセルだけ取り出し小容量負荷用途の電池を作り最後まで使い切ることが出来ます。内部の３Ｖセル５本はケース内側の仕切り内に押し込んであり、セルのポッティング時に漏れた青色のシリコンゴムで軽く接着されているだけなので、比較的簡単に取り出す事が出来ます。
ただし、それぞれのセルの金属外筒は透明の熱収縮チューブで絶縁されてはいますが、マイナス電極であるので注意が必要です。更に金属外筒の底端面（写真では天の方向）は絶縁が無く露出しているので要注意です。

＜転活用例＞

ＦＳＥ-３８／５８用の６Ｖ電源として、２個の３Ｖセルを使い作ったものです。ＦＳＥ-３８／５８は、５０ｍ Ｗの無線機であり、使用済みセルを使った電池でも十分な稼動時間を楽しむことが出来ます。
