●ＰＲＣ-２５、Ａ１モジュールの転活用検討（その１）

  ＰＲＣ-２５のＡ１モジュール（ＤＣ/ＤＣコンバータ）は、電池管の小型無線機をお持ちの方は一度なりとも自作電源用に検討されたのでははないでしょうか。

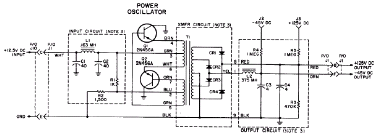

＜内部回路＞


＜内部構成＞

内部の姿

表側

当局の親指の下が出力側のフィルタとテストポイント用アイソレーション抵抗の入ったモールド、その右の外部コネクタ（緑色）位置に対応してトランスがあります。更に右にスイッチングトランジスタ ２Ｎ４５６Ａ が２つミラー配置で並んでます。その右、親指から一番遠いモールドには入力フィルタとベースバイアス抵抗が内装されています。

＜転活用上の問題＞

入力フィルタおよび出力フィルタの樹脂モールドは収穫し易く良いのですが、トランスと整流用のダイオード４本（全波整流２組）の一体モールドはアマチュアには困りものです。
どのように開腹手術をするか、まずＸ線検査かなー。（ 2003-May-31 JH3FJA ）

＜まずＸ線撮影＞

ＰＲＣ-１０ファンクラブのメーリングリストで助けを求めたところ、ＪＩ３ＢＣＢさんが早速にＸ線撮影を行って戴きました。

 左の２倍の写真
 左の４倍の写真

（ 2003-June-5 JH3FJA ）

＜更に精緻な透視観察＞

更に、神戸市内のＭｅｇｔｅｘ社（ＪＡ３ＥＤＷ）より「工業用検査装置で覗いてみましょか」との有難い連絡を戴き、問題のダイオードまで一緒にモールドしたトランス内部を重点的に調査しました。
 代表的な透視画像はここ にあります。

（ 2003-June-8 JH3FJA ）

＜５Ｗ負荷で８時間ロングランしてみる＞

このモジュール単体をしゃぶるのは初めてでしたので、１次側に１２Ｖを印加し、＋１２５Ｖ出力に５Ｗ程度の抵抗負荷をかけ連続８時間の通電してみました。スイッチングトランジスタ、モールドされたトランスともに人肌よりやや熱い程度に収まり、なかなか良い感じでした。

＜入出力特性を測ってみる＞

２次側に１．９ＫΩの抵抗負荷を繋ぎ、１次供給電圧を変化させ出力特性を計測したものです。
非常に効率が良いのには驚きました（計測自身のミスはありません）。トランスの鳴き（チーと言うこの種のトランスの独特の音）もなく温度上昇も僅かで、安心して色色な用途に利用できます。
