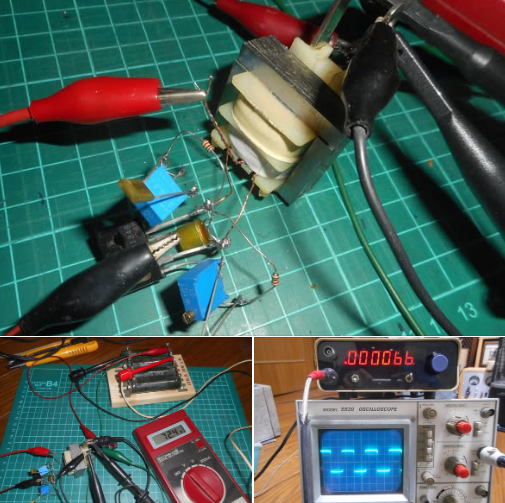

取り敢えずトランスは適当な電源トランス（ACアダプター分解品）の2次巻線を解いて、0.4ｍｍホルマル線にてバイファラー巻き（適当に110回）で巻替えました。
入力電圧3.7V 、5ｋΩ負荷でDC出力72Vが得られ電圧的には丁度良いのですが、発振周波数が66Hzと低く効率も56％で余り良く有りません。
効率上げるにはトランジスタがジャンクの適当な物なので飽和電圧がもっと低いのにするのと、巻線数を少なくして発振周波数を上げる必要がありそうです
