ブリッジコイルによる可変ローディングコイル　　　　　　　最新改定　2020.Jan.13　JH3FJA

　センタローディングダイポールアンテナのローディングコイルのインダクタンスを変化させることで 短縮ダイポールアンテナの共振周波数の可変が可能ですが、タップ切り換え・摺動機構・コイル伸縮機構等どれも実際の可変機構（メカ）はなかなか大変です。
　センタローディングコイルのインダクタンスは ダイポールの各ウイングで見た２つのコイルの各自己インダクタンスと 両コイル間の隣接結合による相互インダクタンスでなり立っていますから 相互インダクタンス分の変化を与えればアンテナの共振周波数の変化が可能な筈です。
　ここではこの相互インダクタンス分の変化を２つのローディングコイルをブリッジする３つ目のコイルを設け それを閉ループ／開ループと切り換えることで故意に相互インダクタンス分を変化させる方法の可能性を検討しています。

対象ローディングコイルの仕様

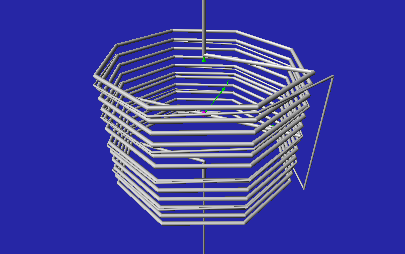

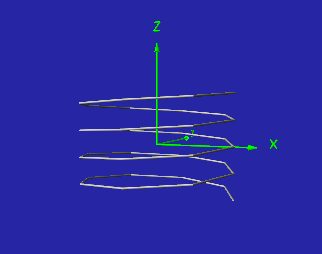

　２つの同じ方向に巻いたコイルを給電点を挟み直列に接続した形態の本体コイルの外周にブリッジループコイルを巻いたものです（左図）。 ブリッジループコイル単体は右図のスタイルで この両端の短絡で閉ループ状態を 両端の開放で開ループ状態を作ります。

ローディングコイル本体	ブリッジループ部
巻直径 ３００ｍｍ（ 内接８角形で曲線近似 ） 　巻長さ ２００ｍｍ、巻数 １２回	巻直径 ３０８ｍｍ（ 内接８角形で曲線近似 ） 　巻長さ ２００ｍｍ、巻数 ４回

シミュレーション結果

　 ＜ 主要なパラメータ ＞

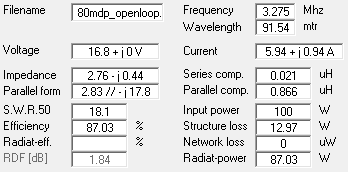

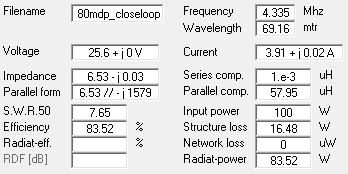

　次の通りです。 Frequency は共振固有周波数、Impedance は共振固有周波数での給電点インピーダンス、Current hは給電点でのＲＦ電流です。

ブリッジループ「開」	ブリッジループ「閉」
ゲイン ５．６７ｄBｉ	ゲイン ４．９４ｄBｉ

＜ ローディングコイル近傍磁界 ＞

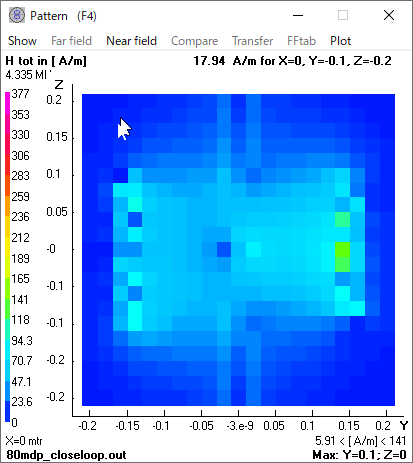

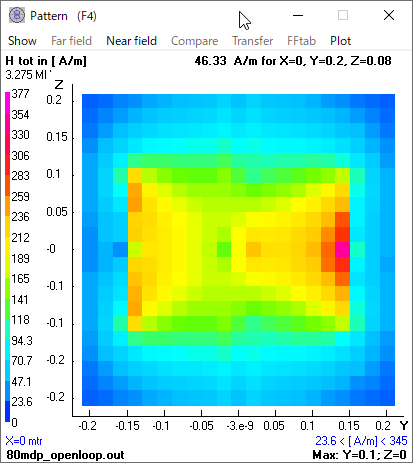

　コイルの巻き直径中心軸を通る断面でみた磁界強度分布です。

ループ開 近傍界Ｈフィールド	ループ開 近傍界Ｈフィールド

＜ 指向性ゲイン比較 ＞

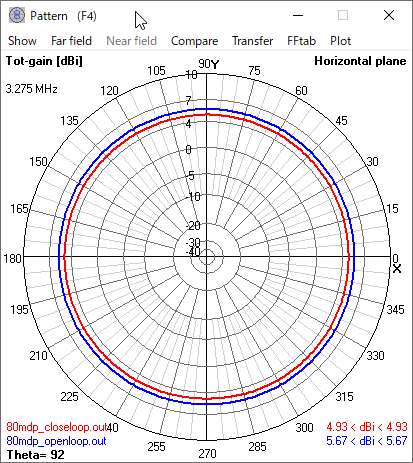

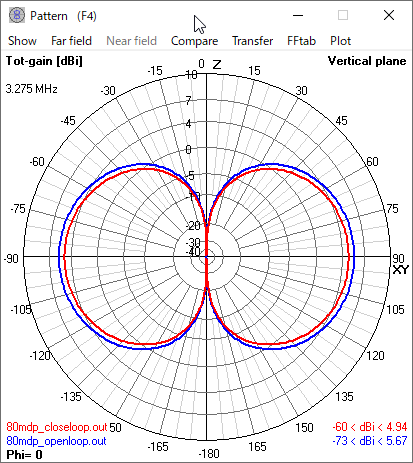

　垂直および水平面指向性ゲインです。 ループ開・閉でのものを重ね表示しており　青線：ループ開、 赤線：ループ閉　です。

垂直面指向性（開･･･青、閉･･･赤）	水平面指向性（開･･･青、閉･･･赤）

＜ 周波数対インピーダンス特性 ＞

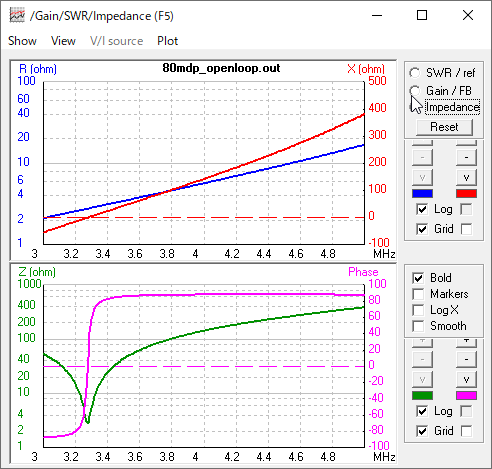

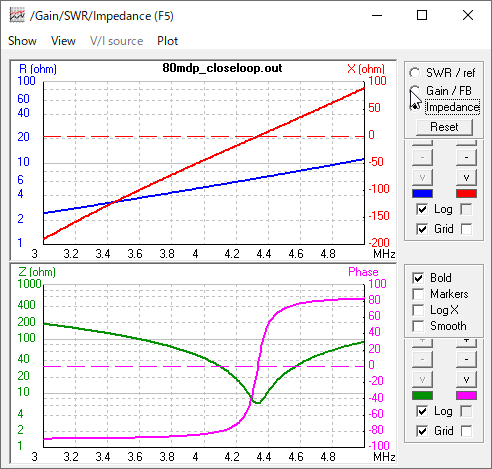

ループ開 周波数対インピーダンス特性	ループ閉 周波数対インピーダンス特性

以上のシミュレーションにおいて作成したアンテナシミュレータ ４ＮＥＣ２ のモデルファイルを掲げます。 ファイル名を右クリックしダウンロードしてください。 .NEC属性のファイルはテキストファイル形式です。

モデルファイル ファイル名 　ブリッジループ「開」状態　 　80mdp_openloop.nec　 　ブリッジループ「閉」状態　 　80mdp_closeloop.nec

改定来歴：
　2020.Jan.13
