＜作品要旨＞

　寺西さんの ６ＡＵ６によるレフレックスラジオです。
　以下に当該作品の製作者から提供された作品説明等を掲げます。

＜作品説明＞　作品番号 ４

１．作品名：EASE_1 (イーズワン お気楽１号）

２．製作者：寺西 進（JH3FJA）

３．方式名：５極管レフレックス

４．仕様：

　供給電源／ＡＣ１００Ｖ ５０／６０Ｈｚ
　真空管名／６ＡＵ６

５．回路構成：　回路図参照

６．操作要領：

　操作要素／

　　電源入切（スピーカ箱側トグルＳＷ）／ラジオ・ＡＵＸ切替え（顔面左端トグルスイッチ）／音量（左のＶＯＬとあるツマミ）／ワイヤアンテナ接続時アンテナトリマ（右上のＡＮＴ ＴＲＩＭとあるツマミ）／主同調（大きな目盛円盤付ツマミ）／トラッキング調整（主同調の下側茶色の小ツマミ）

　操作要領／

　「アンテナ入力」、黒いベーク板に３種類集合してあり どれか１つにアンテナを接続します。ＢＮＣ接栓はローインピーダンス入力用（コンペ評価計測はここから入力ください）、端子Ｌ１は短か目（２〜５ｍ）のロングワイヤ、端子Ｌ２は長目（５ｍ以上）のロングワイヤアンテナに適しています。端子Ｅはアースですが特段の接続は不要です。

　「ＡＣ電源入切」、電源スイッチとパイロットランプ（ＬＥＤ）はスピーカ箱の前面にありＡＣコードもスピーカ箱側から出ています。ラジオ本体にパイロットランプはありません。

　「同調操作」、主ダイアルとその下に位置する小さな茶色の木製ツマミで微調整（トラッキング）します。後者は検波側の共振回路のＬを調整しています。

　「音量調整」、左のツマミで任意に調整します。アンテナ入力端子Ｌ１またはＬ２を使用の際には右上のアンテナトリマでも音量は若干変化します。

　「ＡＵＸ入力」、ＡＦ信号ソースをＤＩＮプラグで接続し、左のトグルスイッチを上側に倒すとスピーカアンプとして動作します。この時の音量調整もラジオと同様に左のツマミで行います。


　具体操作要領

　評価計測においてＲＦ入力されるローインピーダンスアンテナ入力を使用する場合につき詳述します。

（１）バンドバーのセット

　ＢＣ（放送バンド）と書いた面を天方向としてアンテナコイルの中に挿入、先がコツンと当るまで押し込みます。次に赤黒ツイスト線先端の２Ｐコネクタをアンテナコイル保持脚の２Ｐ雄ピンに差込みます。

　なお バンドバーの位置はＢＣのものでは２種あり、上の「全挿入」とそこからＳＥＴマークまで引抜いた「少し引抜き」で次のような受信周波数・ダイアル目盛値になります。

目盛値	0	10	20	30	35	38	40	43	50
全挿入 （KHz）	531	628	762	1000	1120	1180	1232	1300	1400
少し抜き （KHz）						1400	1500	1602	1700

（２）アンテナトリマのセット

　羽根が全部抜けた（静電容量最小）状態にセットします。

（３）スピーカボックスにある電源スイッチをＯＮ

（４）ボリウム（ＶＯＬ）をセット

　右廻し切り最大にします。

（５）主同調ダイアルのセット

　上の目盛値対周波数の表から目盛値を得てセットします。

（６）検波段トラッキング調整

　音が最大になるようＴＲＡＣＫツマミを廻します。バンド内の周波数の高い側と低い側でのトラッキング差はツマミの回転にして増減１回転ほどなので余り多く回すと最良点に戻り難くなります（本機はあまり感度高くないでの見失った時はある程度大きなＲＦ入力で元の点を探す操作を願います）。

（７） （５）と（６）を繰り返し受信音の大きな最良点にもっていきます。


７．その他 （製作者特記）

　アンテナコイルのバンドバー（木板にコアを接着したもの）を入れ換え 中波放送バンドより低い周波数に降りられます。この時検波段同調はトラッキングツマミの回転だけで追従します。
　（ 今、近所の弟子（工高１年生）と ＩＦ４００ＫＨｚのヘテロダイン変換部を製作中です ）

　当初１２ＢＹ７Ａでと思いましたが高校時代に中途半端で終った６ＡＵ６単球での再燃となりました。１：３トランスなしでＡＶＣとした方がラジオらしいのですが追加してしまいました。アンテナコイルは８０７温熱治療器から、プレート側検波同調コイルはカーラジオ用の６連スラグ、等々いわゆるシャックにあるジャンクばかりで出来ています。設計・製作・出来上がったものの楽しみ方、すべてにお気楽な作品です。

　なお、評価実施メンバ３名と、 私 評価取り纏め者の作品評価にあっては自己の作品の評価行為に加わらないよう厳重に相互管理しています。



＜写真等＞

　当該作品の製作者から提供された写真です。補助的な説明は事務局によるものです。

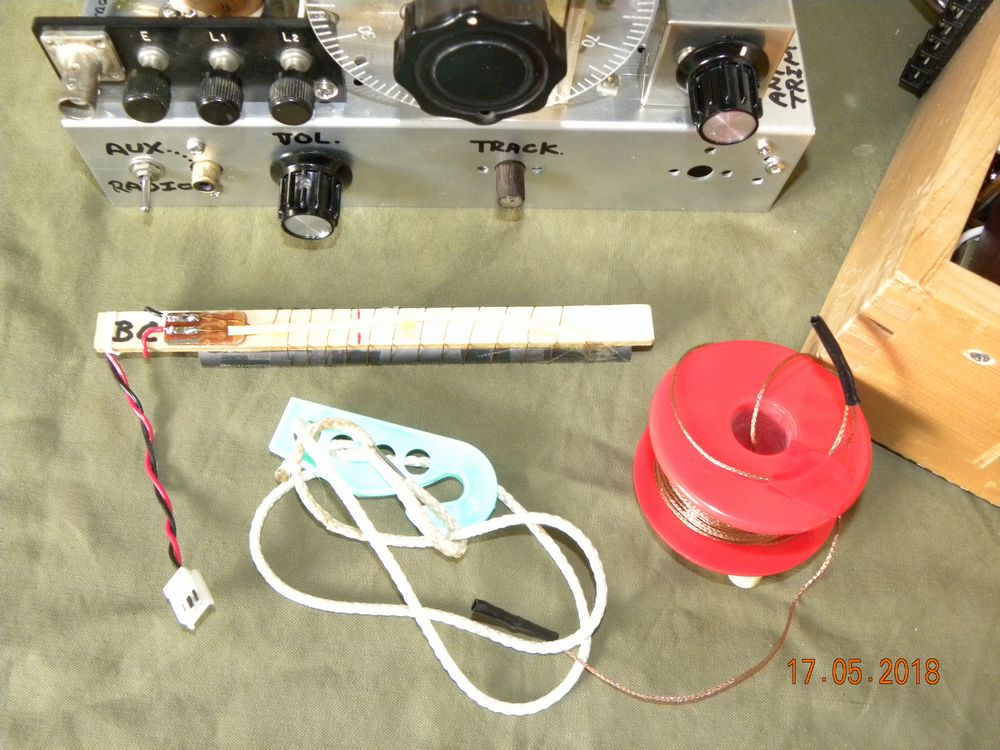

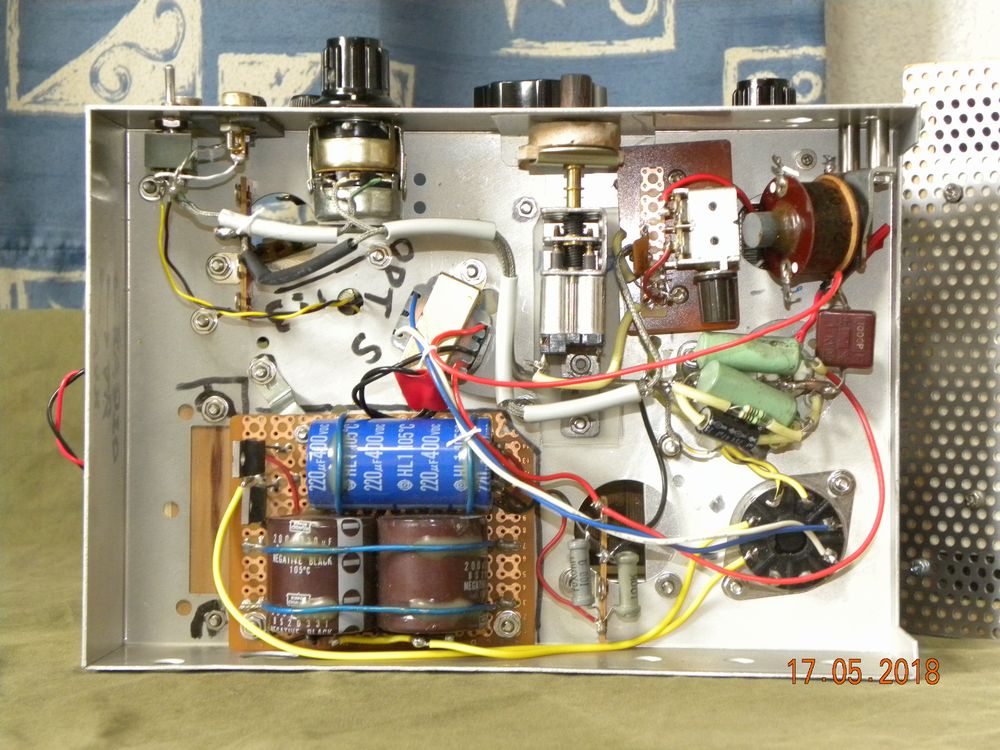

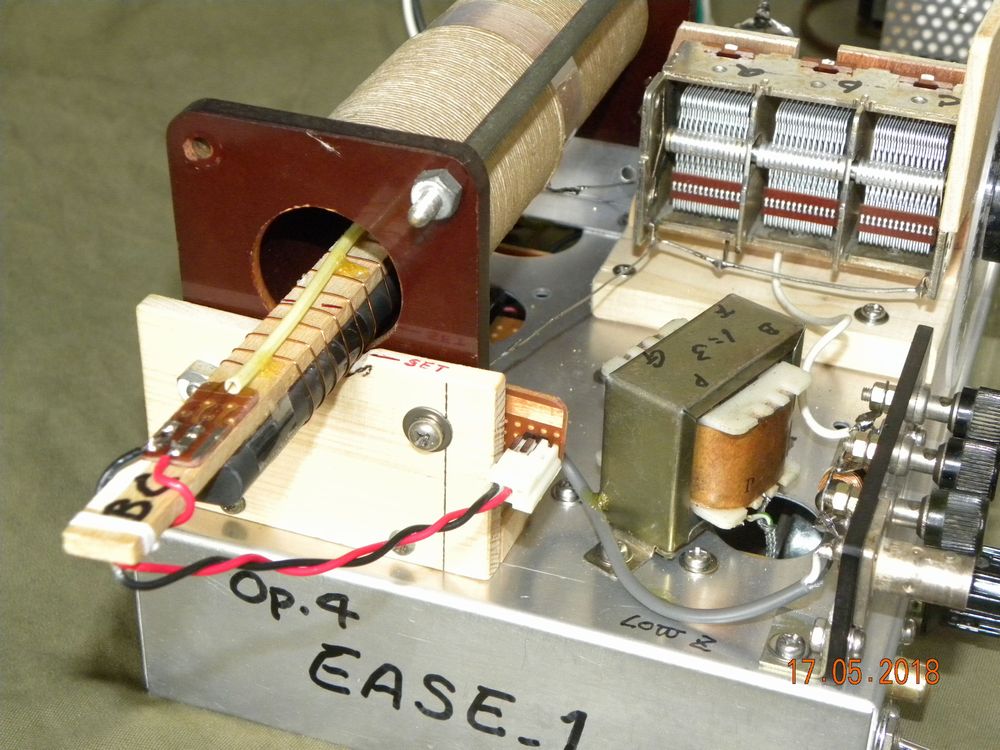

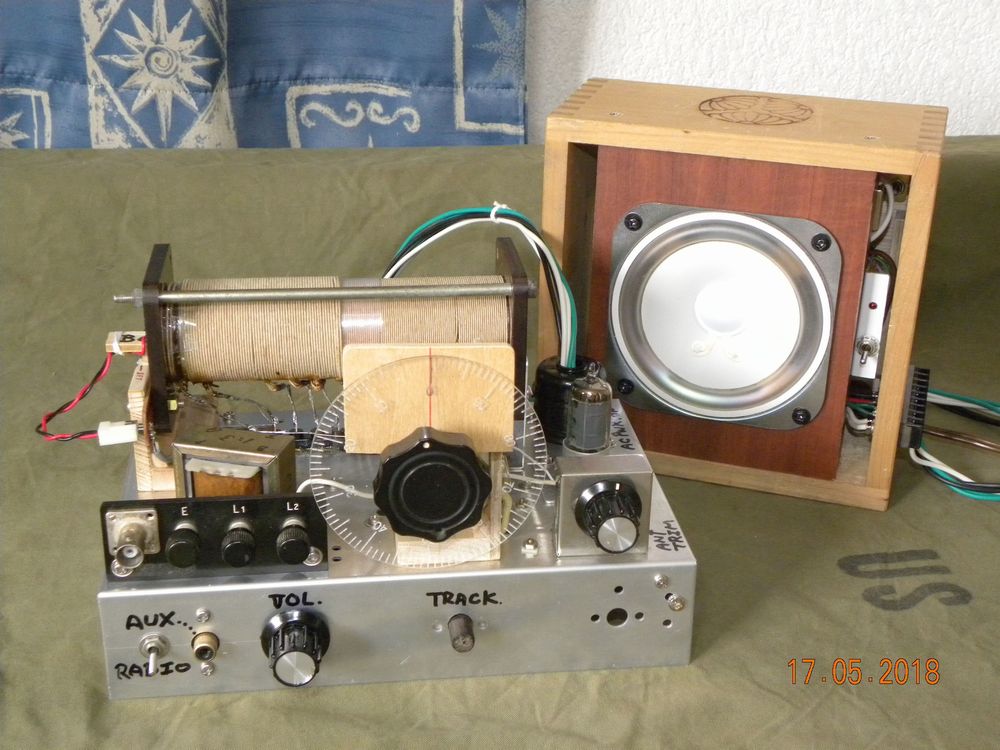

写真１： 独特の雰囲気ありますね。 写真２： バンドバーですね。ＢＣバンド以外を単球で聴くのも楽しそうです。 写真３： 古そうなコンデンサがありますね。 写真４： ワイヤアンテナまで付いているのですね。

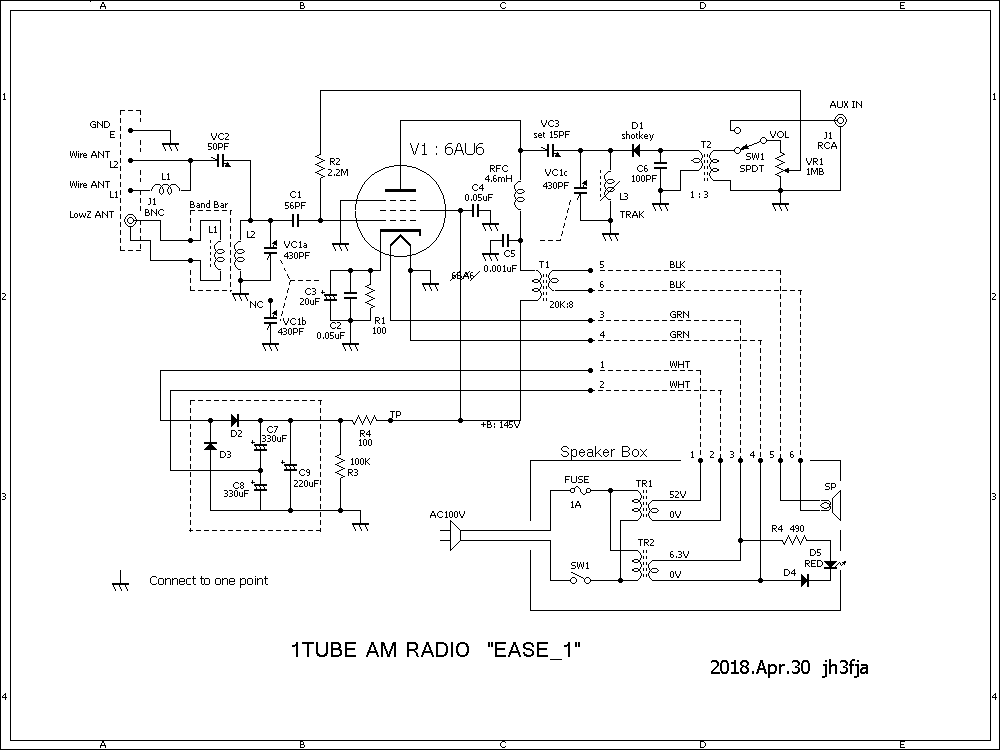

＜回路図＞



＜評価等＞

Ａ．基本規約への適合
　

項目	評価属性	結果	補足
大きさ	定量	満足
構成	定量	満足
電源	定量	満足
回路への制約	定量	満足

Ｂ．機能・性能

項目	評価属性	結果	備考
受信操作性	官能	２Ａ
受信周波数範囲	定量	満足
受信感度計測	定量	下表を参照
音響出力の忠実度	定量	実測結果（ｸﾘｯｸ）
外部影響	定量	満足

周波数/RF入力 10uV 100uV 1ｍV 531KHz --- 36.2 dBA 66.9 dBA --- T>B　H>A　N>B T>A　H>A　N>A 1000KHz 41.7 dBA 55.1 dBA 77.8 dBA T>B　H>A　N>A T>A　H>A　N>B T>A　H>A　N>A 1602KHz 33.3 dBA 46.1 dBA 73.8 dBA T>C　H>A　N>C T>B　H>A　N>B T>A　H>A　N>A

Ｃ．独自性・固有性

項目	評価属性	結果	備考
全体着想	官能	Ａ	評価コメント（ｸﾘｯｸ）
方式	官能	２Ａ
回路	官能	２Ａ
適用部品	官能	２Ａ
その他	官能	２Ａ
意匠デザイン	官能	２Ａ	評価コメント（ｸﾘｯｸ）
