<作品要旨>

 橋本さんの 6AH6によるレフレックスラジオです。
 以下に当該作品の製作者から提供された作品説明等を掲げます。

<作品説明> 作品番号 5

1.作品名:6AH6 Single Tube Receiver

2.製作者:橋本浩一

3.方式名:6AH6 単球レフレックス受信機 ダイオード検波

4.仕様:
 供給電源/ AC100V 50/60Hz 商用電源
 真空管名/ 6AH6

5.回路構成: 回路図参照

6.操作要領:
 操作要素/電源入切、同調、音量調整、短尺アンテナ用Ant.Comp調整。
 操作要領/
  1.電源コードのプラグをACコンセントに接続。
  2.ANT端子にアンテナ線を接続。
   長いアンテナの場合は、ALアンテナ端子に
   短いアンテナの場合は、ASアンテナ端子に
     それぞれアンテナを接続する。
   外部スピーカーを使用する場合は、EXT. SP端子に接続(6.3Φモノフォーンプラグ)
  3.電源のスナップスイッチをPower ONにする。
  4.同調用ダイアルを回し選局する。
  5.音量調節ツマミを回し適度な音量にする。
  6. 短いアンテナの場合、 Ant. Comp.を調整し状態の良いところにセットする。

7.その他 (製作者特記)
  軽い気持ちで参加表明したのはよいが、結局今月に入ってから工作開始したような始末、
完成には程遠い,まともに動作しない物になてしまいましたが、枯れ木も山の賑わいと言うことで
お許しいただければと存じます。


<写真等>

 当該作品の製作者から提供された写真です。補助的な説明は事務局によるものです。

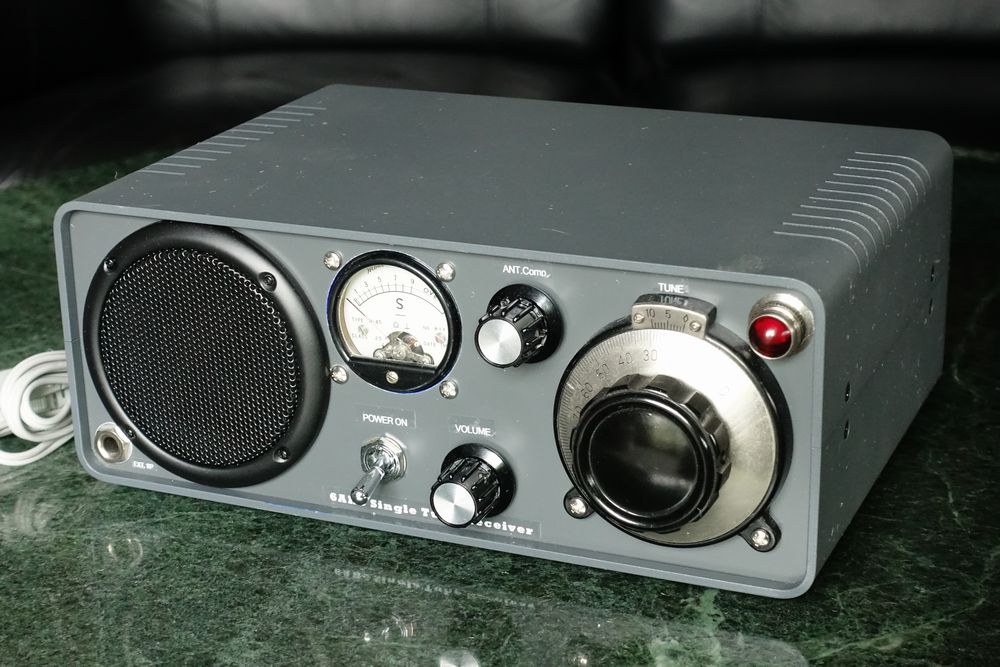

写真1: 通信機風の外観デザイン。
作品番号5 写真1

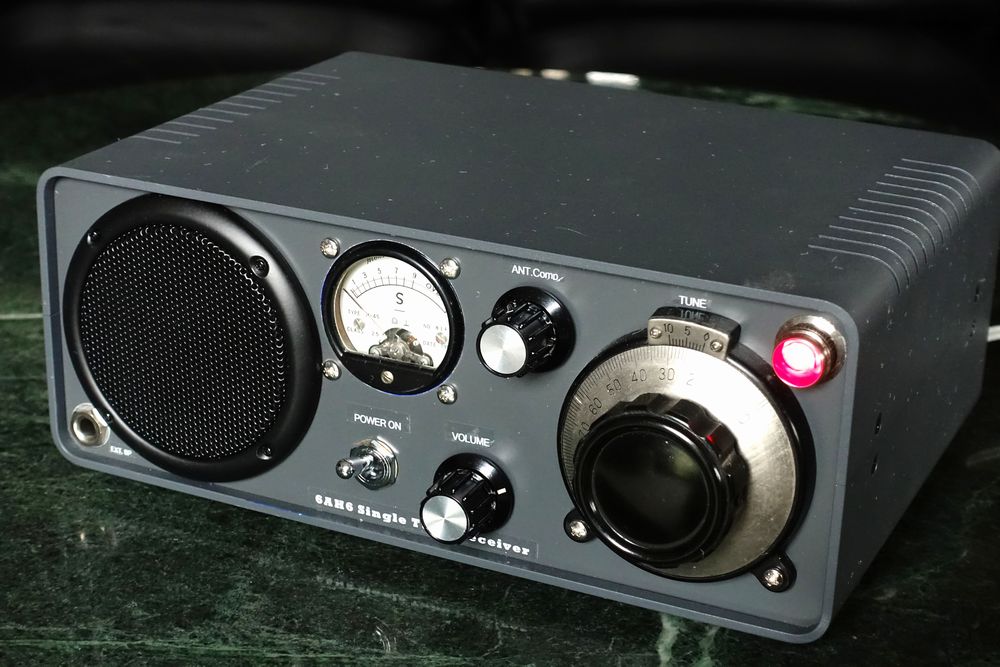

写真2: そして綺麗なつくりですね 。
作品番号5 写真2

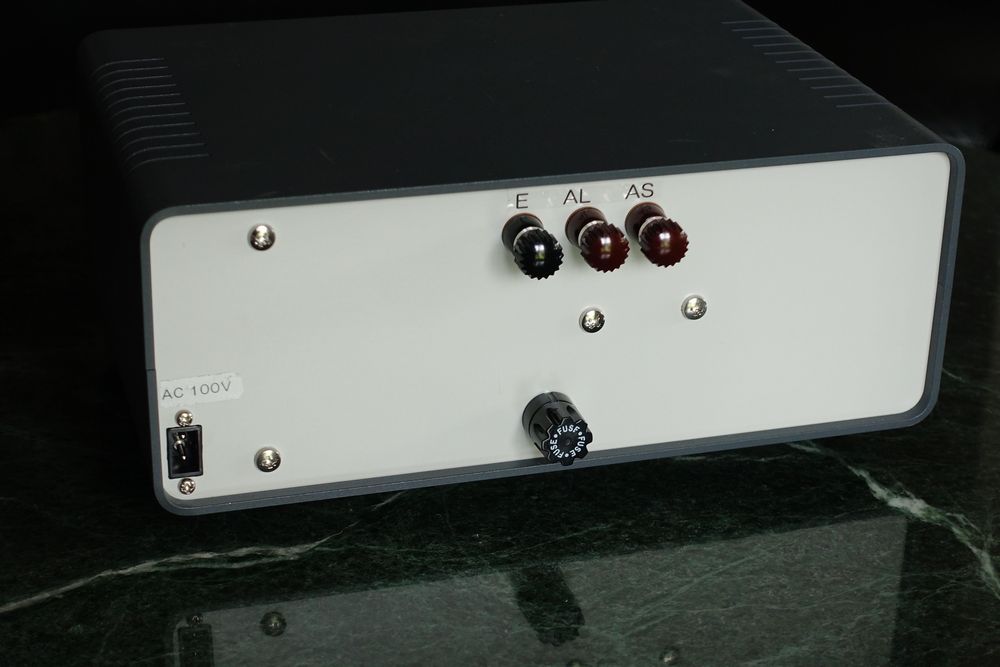

写真3: レトロな形と色の端子。
作品番号5 写真3

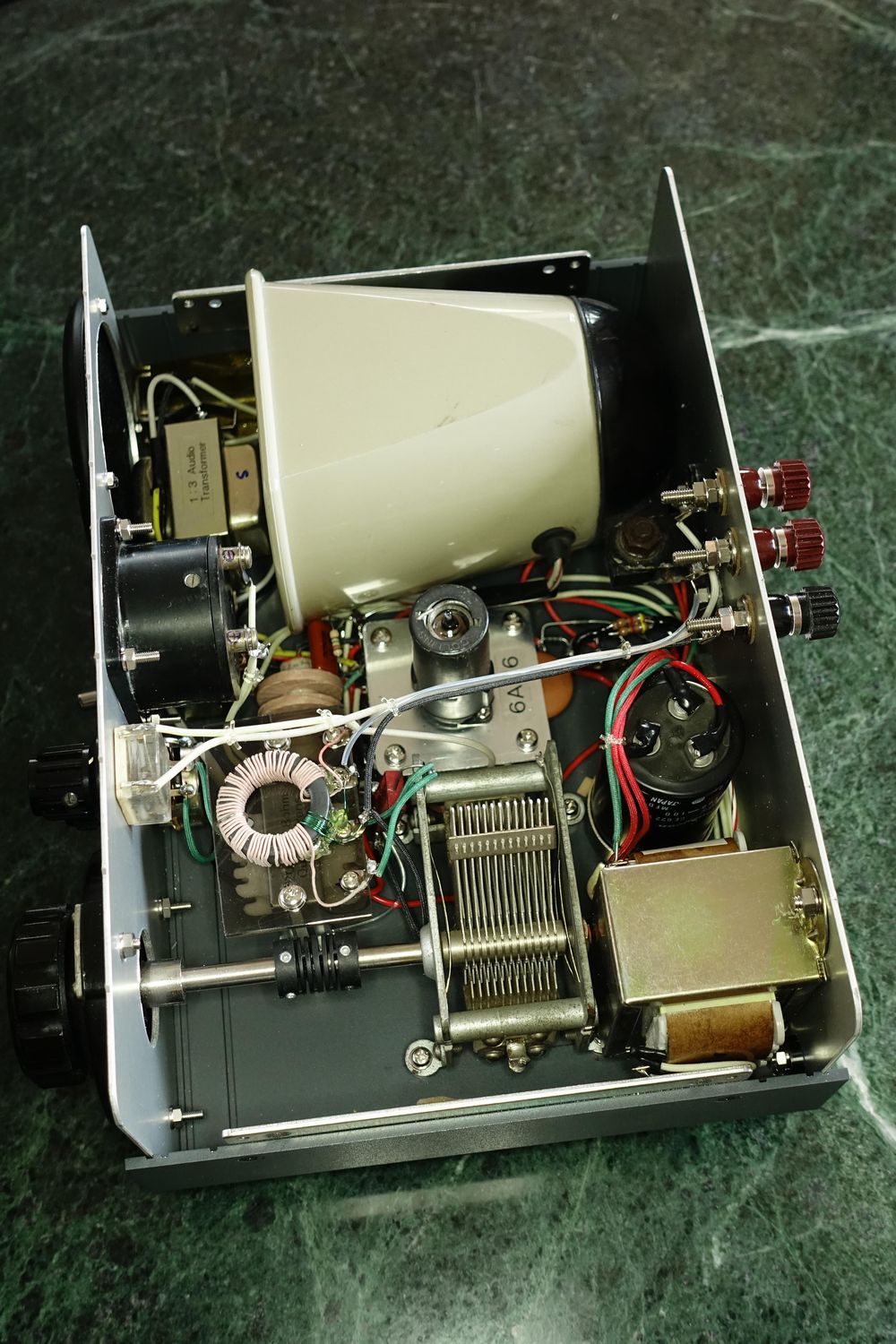

写真4: 内部もコンパクトに実装されています。
作品番号5 写真4

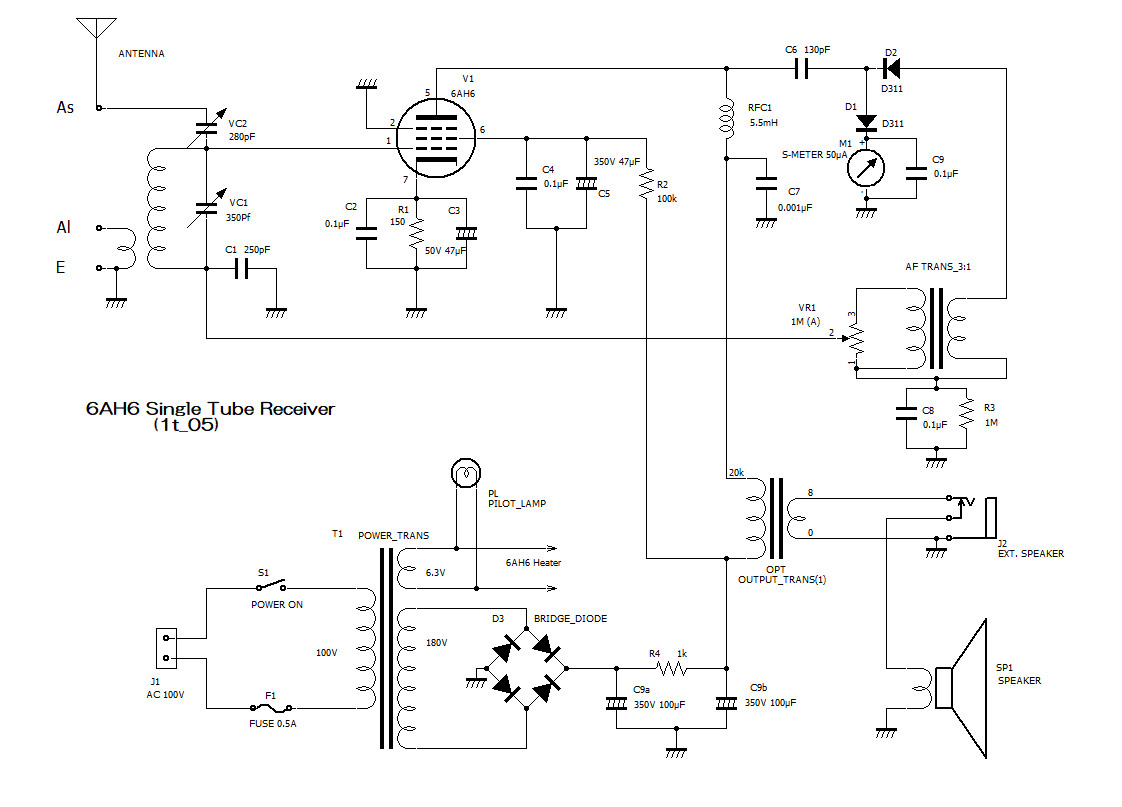

<回路図>

作品番号5 回路図


<評価等>

A.基本規約への適合

項目 評価属性 結果 補足
 大きさ 定量 満足
 構成 定量 満足
 電源 定量 満足
 回路への制約 定量 満足

B.機能・性能

項目 評価属性 結果 備考
 受信操作性 官能 2A
 受信周波数範囲 定量 満足
 受信感度計測 定量 下表を参照
 音響出力の忠実度 定量 実測結果(クリック)
 外部影響 定量 満足

周波数/RF入力 10uV 100uV 1mV
531KHz 31.7 dBA 33.1 dBA 38.1 dBA
T>C H>A N>B T>B H>A N>B T>A H>A N>B
1000KHz 30.7 dBA 62.4 dBA 87.9 dBA
T>B H>A N>B
T>A H>A N>C T>A H>A N>A
1602KHz 30.7 dBA 41.3 dBA 76.1 dBA
T>B H>A N>B T>A H>A N>A T>A H>A N>A

C.独自性・固有性

項目 評価属性 結果 備考
 全体着想 官能 2A 評価コメント(クリック)
 方式官能 2A
 回路 官能 3A
 適用部品 官能 2A
 その他 官能 3A
 意匠デザイン 官能 3A 評価コメント(クリック)
