＜作品要旨＞

　茅沼さんの高ｇｍな特殊管６B-P１６による立派な矩形のラッパ型スピーカを持ったレフレックスラジオです。
　以下に当該作品の製作者から提供された作品説明等を掲げます。

＜作品説明＞　作品番号 ６ｂ

１．作品名：角型ラッパラジオ

２．製作者：茅沼完治　（JA1HVL)

３．方式名：レフレックス　　6B-P16

４．仕様：

　供給電源／１００V

　 　真空管名／ 6B-P16

５．回路構成：　回路図参照

６．操作要領：


　 セットアップ
左側目パネルには電源スイッチ　パイロットランプ　フューズ　外部スピーカ端子が有ります。
右側面には　主同調バーニアダイアル　副同調バーニアダイアル及び感度調整つまみが有ります。
アンテナ接続は　ワニグチクリップを使用し所定のタップに接続します。
スピーカーは本体に設置　外部使用時はコネクターで取り出せます。

受信
１　５３１Khz　
主ダイアルを０４付近に合わせます。
副ダイアルを００付近に合わせます
感度調整つまみ12時方向
アンテナタップ　４に接続
最高感度になるようにダイアル、アンテナタップ、感度調整を調整。

２　１０００Khz
主ダイアルを　３４付近に合わせます。
副ダイアルを　２０付近に合わせます
感度調整つまみ12時方向
以下　１と同様

３　１６０２Khz
主ダイアルを　５２付近に合わせます。
副ダイアルを　４０付近に合わせます
感度調整つまみ12時方向
アンテナタップ　３に接続
以下　１と同様


７．　製作者特記
真空管ラジオ制作は子供の頃兄が並３ラジオの作成を見てから始めました当時春日無線（現JVCケンウッドHD)の実態配線図を見ながらの作成でした。
その後も出来合回路のコピーに終始していました。
今回始めるに辺り＜再生付グリッド検波 ペンタフレックス＞　が面白そうと始めましたが　再生が上手く動作出来なくダイオード検波に変更して仕上げました。
真空管は皆さんと重複しないような　6D6　出始めましたが感度が出ないので急遽　高Gm　6B-P16　を選択
高感度、高出力にはQの高いアンテナコイルと考えリッツ線を入手大きなボビンは水道用塩ビ管を使用２カ所同調回路を持ち個別調整で最適地を求める予定でしたが、使用上煩雑の為連動同調＋補正同調回路(トラッキング調整）に改めました。バリコンの接地が共通に伴い音声信号加算回路の変更。
効率の良いスピーカーはホーンスピーカで梱包形状合計　８０ｃｍ　の範囲に収まる形状として　中音域（高音域に近い）形になり結果1Khz以下の音域が全く出ない疲れる音、カリカリになってしましました。



＜写真等＞

　当該作品の製作者から提供された写真です。補助的な説明は事務局によるものです。

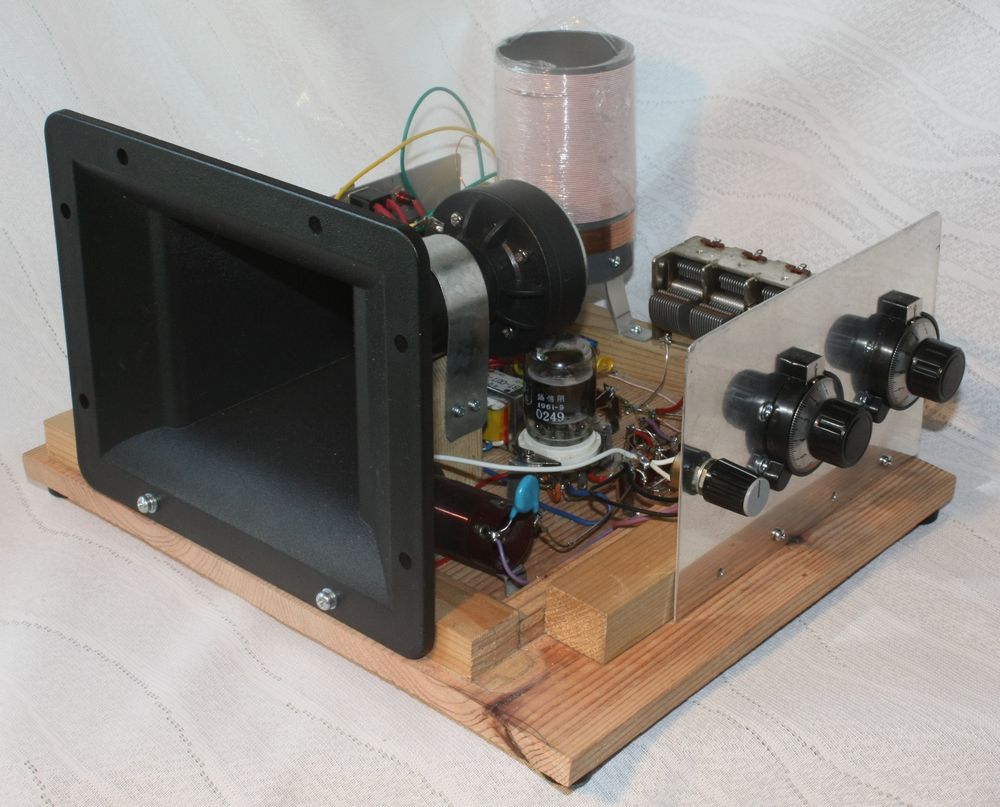

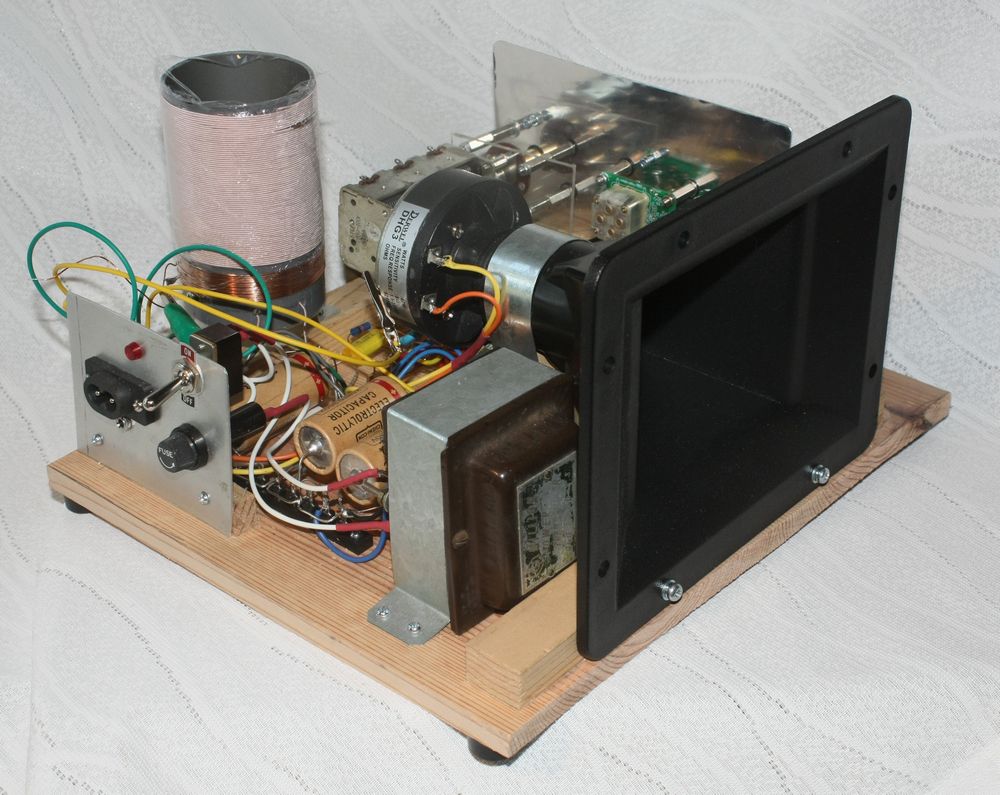

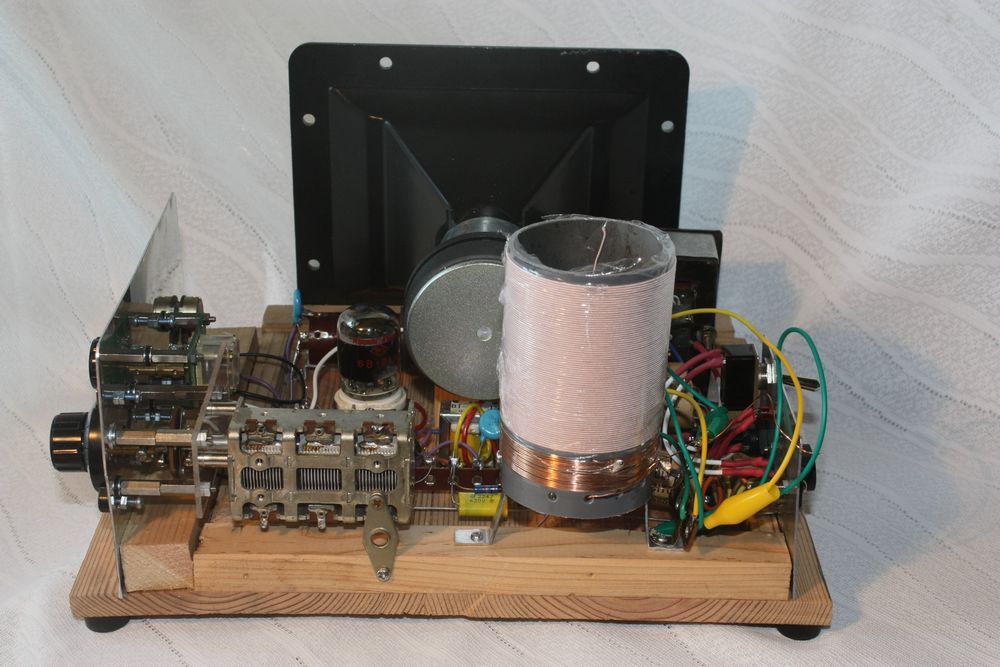

写真１： アサガオラッパの存在感がすごいですね。 写真２： 信号流れに沿った合理的な配置です。 写真３： 手前に検波コイルを見えます。アンテナコイルの方向と直交させてありますね。 写真４： ３連バリコンの向こうに６B-P１６が、背の低い球の格好が印象的です。

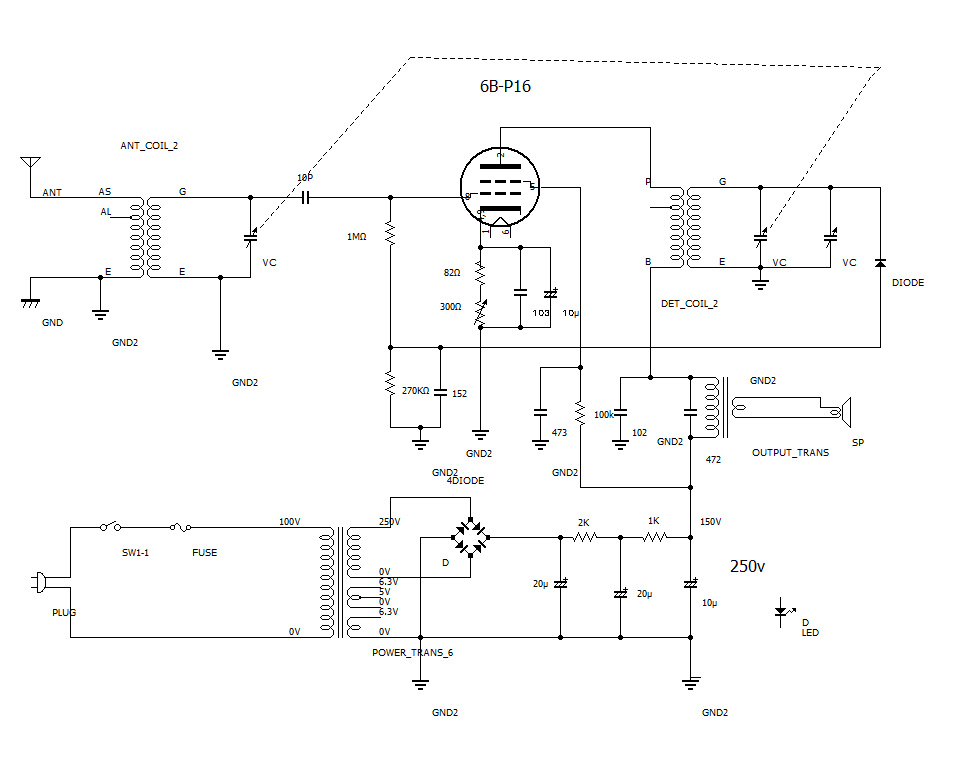

＜回路図＞



＜評価等＞

Ａ．基本規約への適合
　

項目	評価属性	結果	補足
大きさ	定量	満足
構成	定量	満足
電源	定量	満足
回路への制約	定量	満足

Ｂ．機能・性能

項目	評価属性	結果	備考
受信操作性	官能	２Ａ
受信周波数範囲	定量	満足
受信感度計測	定量	下表を参照
音響出力の忠実度	定量	実測結果（ｸﾘｯｸ）
外部影響	定量	満足

周波数/RF入力 10uV 1000uV 10ｍV 531KHz --- --- 49.2 dBA T>-　H>-　N>- T>-　H>-　N>- T>B　H>A　N>B 1000KHz --- 58.6 dBA 63.4 dBA T>-　H>-　N>- T>C　H>C　N>A T>B　H>B　N>C 1602KHz --- --- 53.6 dBA T>-　H>-　N>- T>-　H>-　N>- T>C　H>C　N>A

Ｃ．独自性・固有性

項目	評価属性	結果	備考
全体着想	官能	２Ａ	評価コメント（ｸﾘｯｸ）
方式	官能	２Ａ
回路	官能	Ａ
適用部品	官能	Ａ
その他	官能	Ａ
意匠デザイン	官能	３Ａ	評価コメント（ｸﾘｯｸ）
