＜作品要旨＞

　中村さんの実動が非常に珍しい真空管「ソラ」によるレフレックスラジオです。
　以下に当該作品の製作者から提供された作品説明等を掲げます。

＜作品説明＞　作品番号 ９

四半世紀近く前、会社でぺ〜ぺ〜だった私に、どうやって知ったのか
「真空管を触るんだって?」と会社の顧問(当時)が言って、
「終戦後に2本拾ったのが出てきたから1本やる」と頂戴した「ソラ」であります。
何年かして折角頂いたのだから何か作ろうと思い、ダイオード検波1球レフレックスにしたのでした。
再生帰還量の調整用半固定抵抗選びが巧く行かず、一番安いタイプをジャンク箱から拾い出したら
巧く行ったので、そのまま使ったのを思い出します。
その他の部品もおよそジャンク箱から拾ったモノばかりで、
ケースくらいしか新品をお金出して買っていません。

1，真空管は「ソラ」を差し込みます。
　ヒーター電圧が12 Vなので、12SJ7でも使えるかも知れませんが、
　確認はしていません。

2，後部に端子が4つ並んでいます。
　黒：接地
　赤：アンテナ(現状付いている黒いリード線は仮ですので取り外して頂いて構いません)
　白：レシーバ端子です。1と2の番号が振ってありますので、
　　　レシーバのケーブル先端に記した番号を併せて接続して下さい。
　　　逆接続だと直流磁化の影響で上手く鳴らないようです。
　電源コードは通常の3Pコネクタのケーブルをお使い下さい。

3，正面の左は電源スイッチ、右下は再生、右上は同調です。

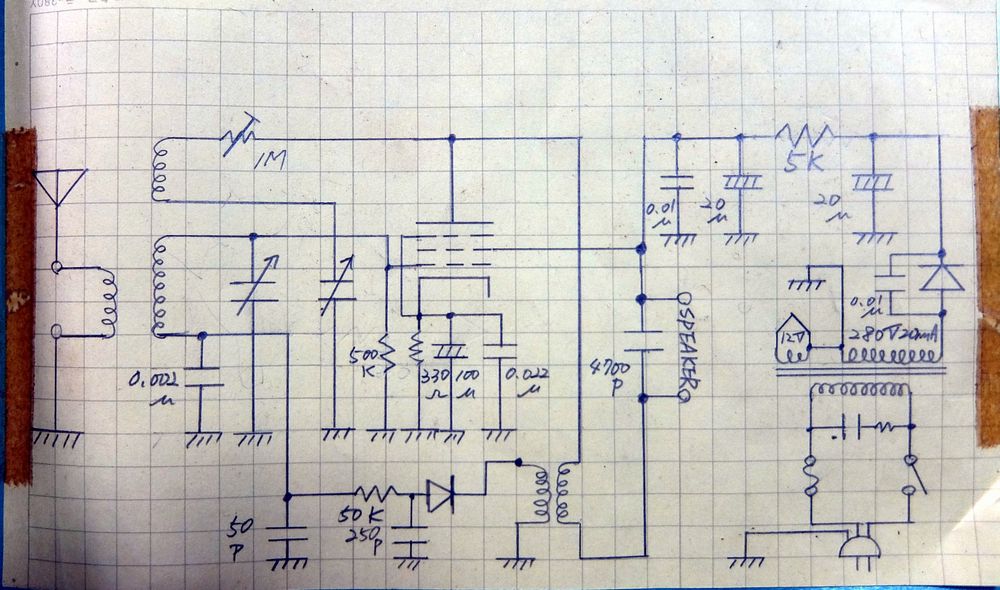

回路図を本来起こすべきでしたが、手書きの回路図を撮ったものでご容赦下さい。
底蓋を開けた裏に貼付しております。


＜写真等＞

　当該作品の製作者から提供された写真です。 補助的な説明は事務局によるものです。

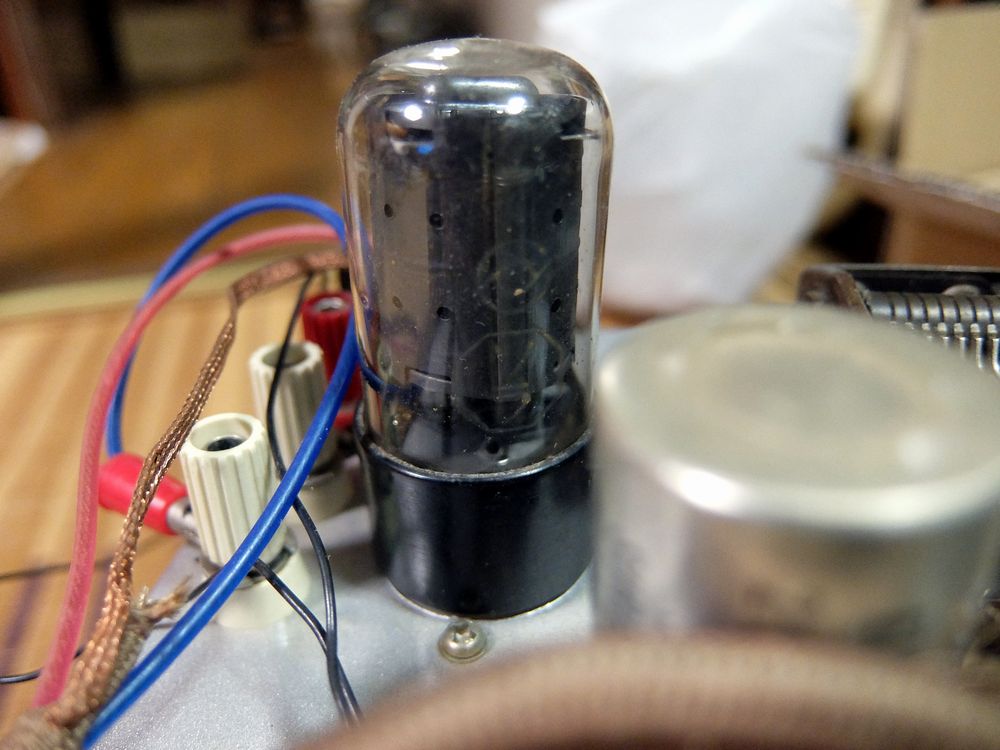

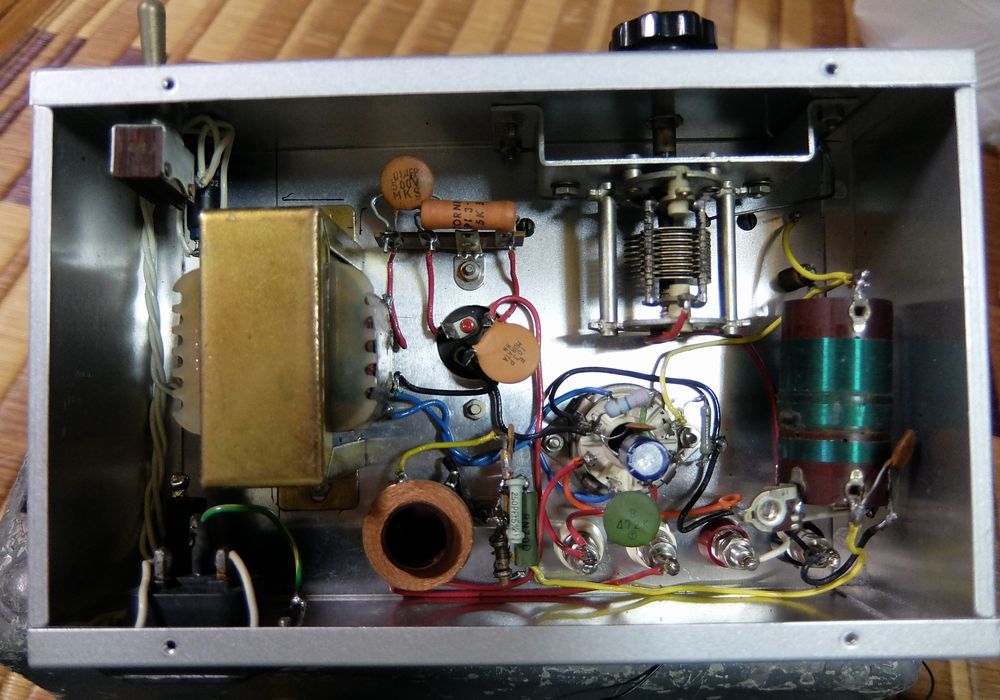

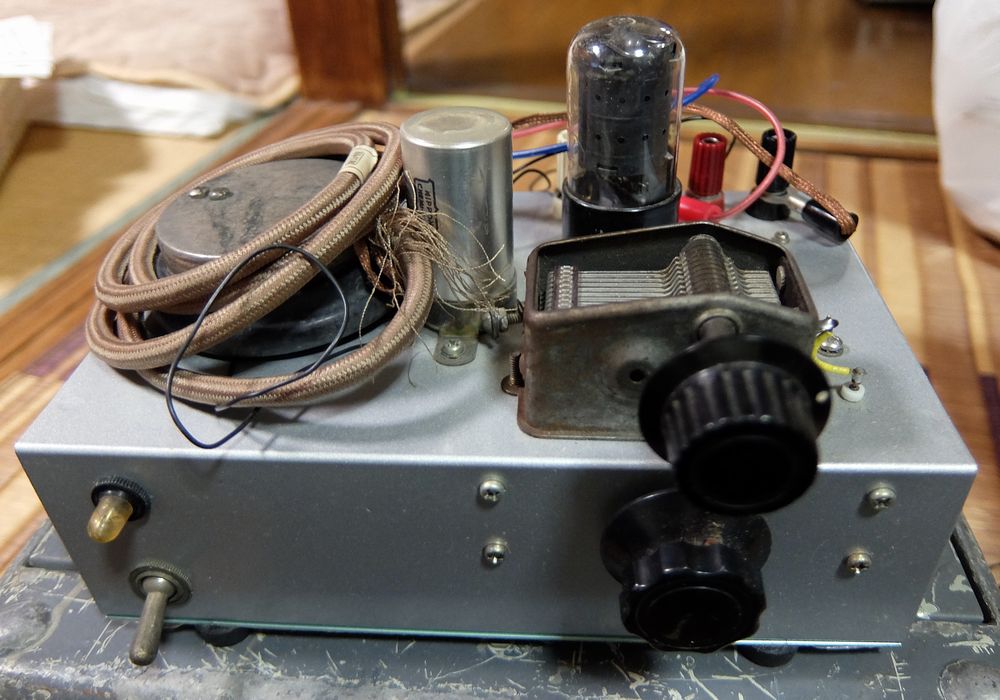

写真１： ソラと同世代のバリコンが並んでいます。 写真２： 「ソラ」、７５年近い歳月が流れ 今よみがえり･･･。 写真３： プレート側回路と電源がシャーシ裏にいます。
＜回路図＞



＜評価等＞

Ａ．基本規約への適合
　

項目	評価属性	結果	補足
大きさ	定量	満足
構成	定量	満足
電源	定量	満足
回路への制約	定量	満足

Ｂ．機能・性能

項目	評価属性	結果	備考
受信操作性	官能	Ａ
受信周波数範囲	定量	満足
受信感度計測	定量	下表を参照
音響出力の忠実度	定量	実測結果（ｸﾘｯｸ）
外部影響	定量	満足

周波数/RF入力 10uV 100uV 1ｍV 531KHz --- --- 23.0 dBA --- --- T>C　H>A　N>B 1000KHz 32.3 dBA 54.8 dBA 72.3 dBA T>B　H>A　N>A T>A　H>A　N>A T>A　H>A　N>A 1602KHz --- 29.2 dBA 48.5 dBA T>C　H>A　N>B T>B　H>A　N>B T>A　H>A　N>A

Ｃ．独自性・固有性

項目	評価属性	結果	備考
全体着想	官能	２Ａ	評価コメント（ｸﾘｯｸ）
方式	官能	Ａ
回路	官能	Ａ
適用部品	官能	２Ａ
その他	官能	２Ａ
意匠デザイン	官能	２Ａ	評価コメント（ｸﾘｯｸ）
