単球ＡＭラジオコンペ 応募作品と評価結果　（作品番号１４）

最新改定 2018.May.31　単球ラジオコンペ事務局

作品要旨

作品説明

写真等

回路図

評価等

＜作品要旨＞

　保田さんの ゲルマラジオ ＋ 高ゲインＡＦアンプ ＋ 高効率スピーカ による単球ラジオです。
　以下に当該作品の製作者から提供された作品説明等を掲げます。

＜作品説明＞　作品番号 １４

１．作品名：電々ラジオ

２．製作者：保田　英幸（7N4LBD）

３．方式名：ストレート方式

４．仕様：

　供給電源／ＡＣ１００Ｖ

　真空管名／６Ｂ−Ｒ２２

５．回路構成：　１Ｎ２３検波、低周波トランス及び真空管による増幅

６．操作要領：

　操作要素／電源入切、受信周波数調整、音量調整

　操作要領／
　１．真空管シールドケースの調味料入れをねじり開け、添付の６Ｂ−Ｒ２２をセットします。

　２．アンテナ端子（ＡＳ又はＡＬ）及びアースを接続し、ＡＣプラグに電源を供給します。

　３．正面側トグルスイッチをＯＮ（左でＯＮ　右でＯＦＦ）します。

　４．正面側小つまみ（音量調整）を最大にし、空同調バーニアで選局します。

　５．音量調整つまみを左に廻し聞きやすい音量に調整します。


７．その他 （製作者特記）

　　とにかくリタイアは避けたかったので単純な回路としましたがかえって奥が深い結果となりました。
　　今回リッツ線が１０ｍ物しかなく、別にＵＥＷ線でコイルを巻いたものとリッツ線にフェライトコアを入れインダクタンスを
　　稼いだ物を作ったのですが比較しました所、理屈では解っていましたがリッツ線の方がずっと優秀であったためそちらを
　　起用と相成りました。
　　拙宅ではコンディションが悪くほぼ１局に潰される状態ですがＳＳＧ＋ワンターンコイルにて受信可能周波数の要求仕様を
　　満足した事を確認し打ち止めとしました。

　　真空管は元々国産最高性能と評判の６Ｂ−Ｒ２３を予定していましたが少々トラブルがあり弟分の６Ｂ−Ｒ２２を採用しました。

　　マイクロ波検波ダイオード１Ｎ２３のケースは単５電池ケースを流用し不足する長さはネジで調整しています。
　　ホーンスピーカーでゲインを稼ぐアイデア含めアイデアはＯＭ諸兄からアドバイス頂きました。


＜写真等＞

　当該作品の製作者から提供された写真です。補助的な説明は事務局によるものです。

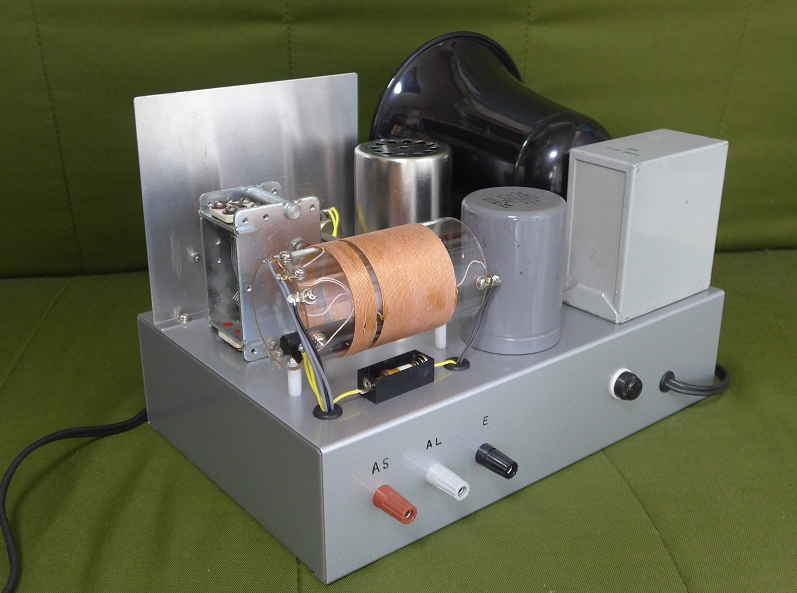

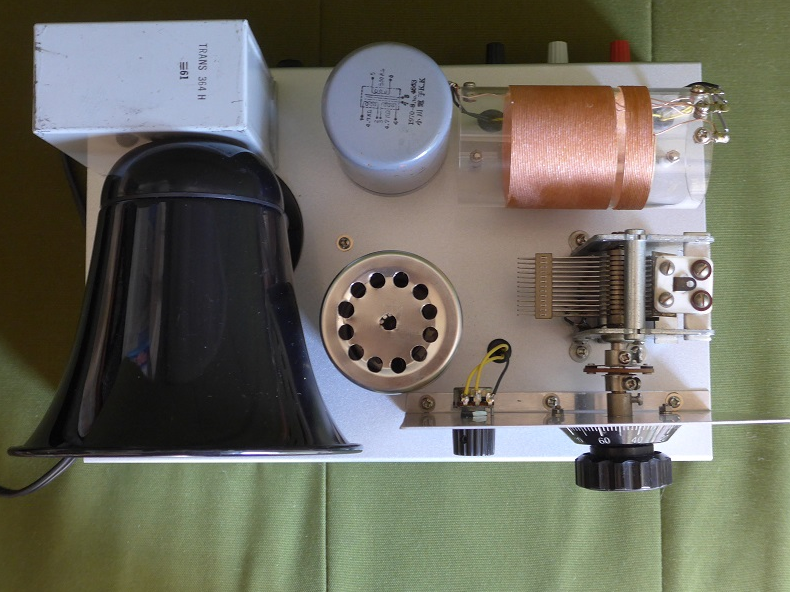

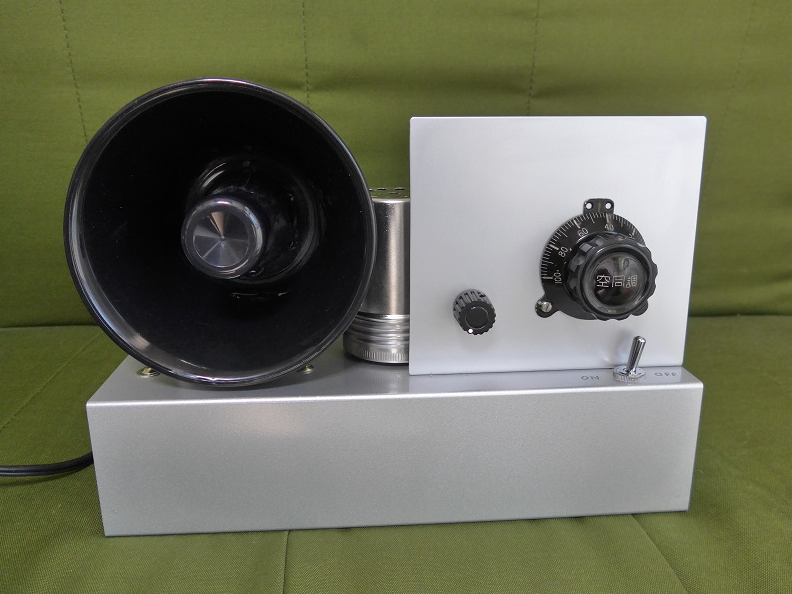

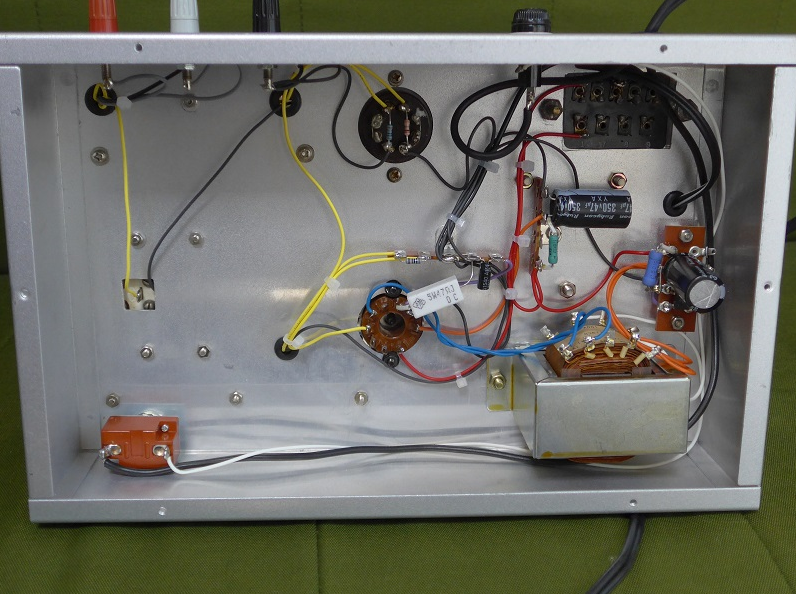

写真１： トランペットスピーカをシャーシ上にマウント。 写真２： 目を引く大き目のパーツをしっかり配置。 写真３： 後ろ姿もいいですね。 写真４： シャーシ内もシンプルな回路なので部品数少なく簡潔。

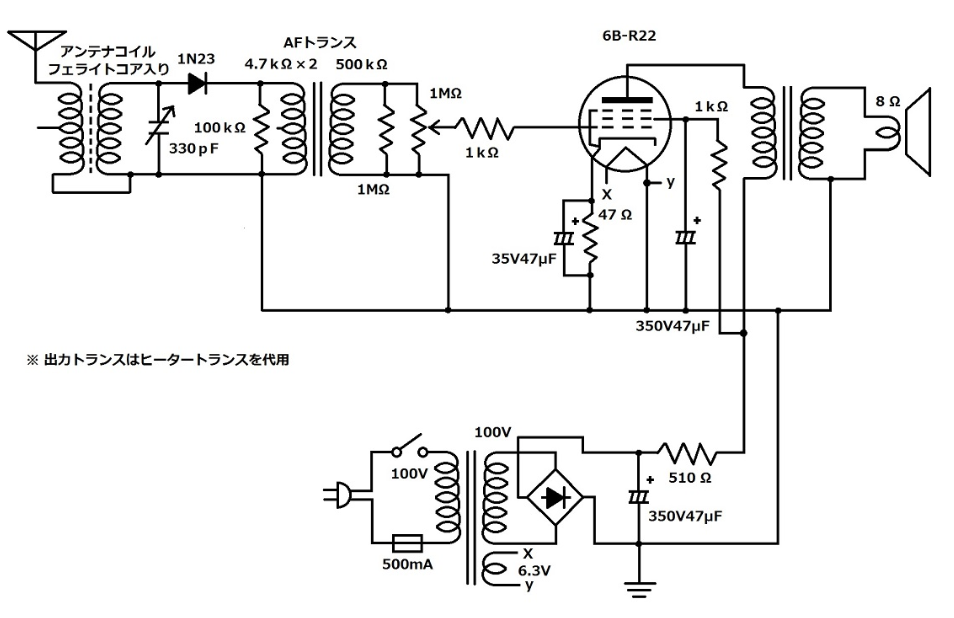

＜回路図＞



＜評価等＞

Ａ．基本規約への適合
　

項目	評価属性	結果	補足
大きさ	定量	満足
構成	定量	満足
電源	定量	満足
回路への制約	定量	満足

Ｂ．機能・性能

項目	評価属性	結果	備考
受信操作性	官能	２Ａ
受信周波数範囲	定量	満足
受信感度計測	定量	下表を参照
音響出力の忠実度	定量	実測結果（ｸﾘｯｸ）
外部影響	定量	満足

周波数/RF入力 10uV 100uV 1ｍV 531KHz --- 33.5 dBA 34.0 dBA --- T>C　H>A　N>A T>B　H>A　N>A 1000KHz --- 27.0 dBA 44.1 dBA --- T>C　H>A　N>A T>A　H>A　N>A 1602KHz --- 31.7 dBA 54.0 dBA --- T>C　H>A　N>A T>A　H>A　N>A

Ｃ．独自性・固有性

項目	評価属性	結果	備考
全体着想	官能	２Ａ	評価コメント（ｸﾘｯｸ）
方式	官能	Ａ
回路	官能	２Ａ
適用部品	官能	Ａ
その他	官能	２Ａ
意匠デザイン	官能	２Ａ	評価コメント（ｸﾘｯｸ）

改定来歴：
　2018.May.31　評価結果を追加
　2018.May.08　作品製作者へのレビュー用
