単球ＡＭラジオコンペ 応募作品と評価結果　（作品番号１５）

最新改定 2018.May.31　単球ラジオコンペ事務局

作品要旨

作品説明

写真等

回路図

評価等

＜作品要旨＞

　石山さんの ６ＣＢ６によるプレートからの再生を施したレフレックス構成です。
　以下に当該作品の製作者から提供された作品説明等を掲げます。

＜作品説明＞　作品番号 15

１．作品名： 6CB6 単球レフレックスラジオ

２．製作者： 石山 保幸 JA3TZZ

３．方式名： レフレックス　再生方式

４．仕様：

　　供給電源／ AC　100V　50／60 Hz

　　真空管名／ 6CB6

５．回路構成：　付属の回路図参照

６．操作要領：

　操作要素／ 電源入切　再生調整　周波数（バリコン）　ANT入力調整

　操作要領／
　�@ AC inlet に電源コードを接続します。
　�A スピーカ端子（ピンジャック）にスピーカ接続
　�B ANT端子　赤色にアンテナリード接続
　�C 電源スイッチを入れます。
　�D ANT入力調整ダイアルを中間位置にします。
　�E 周波数（バリコン）ダイアルを回し選局します。
　�F 再生調整を回し感度調整します。
　�G 放送局が近く、入力レベルが大きいときはANT入力調整を左右に廻し調整します。

７．その他 （製作者特記）

　比較的、発振・ハム等のトラブル無く完成しました。
　選択度・感度　向上のため再生回路を設けています。

　参考資料：乱狂太郎の電子工作バイブル　マガジンランド社　2002年8月1日 発行


＜写真等＞

　当該作品の製作者から提供された写真です。補助的な説明は事務局によるものです。

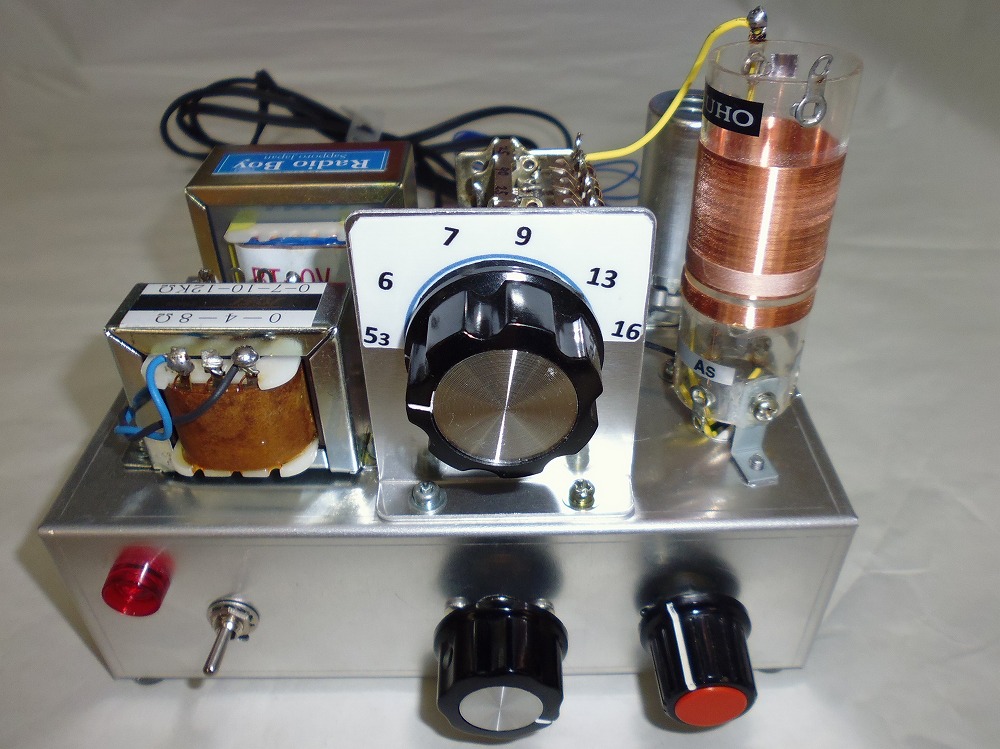

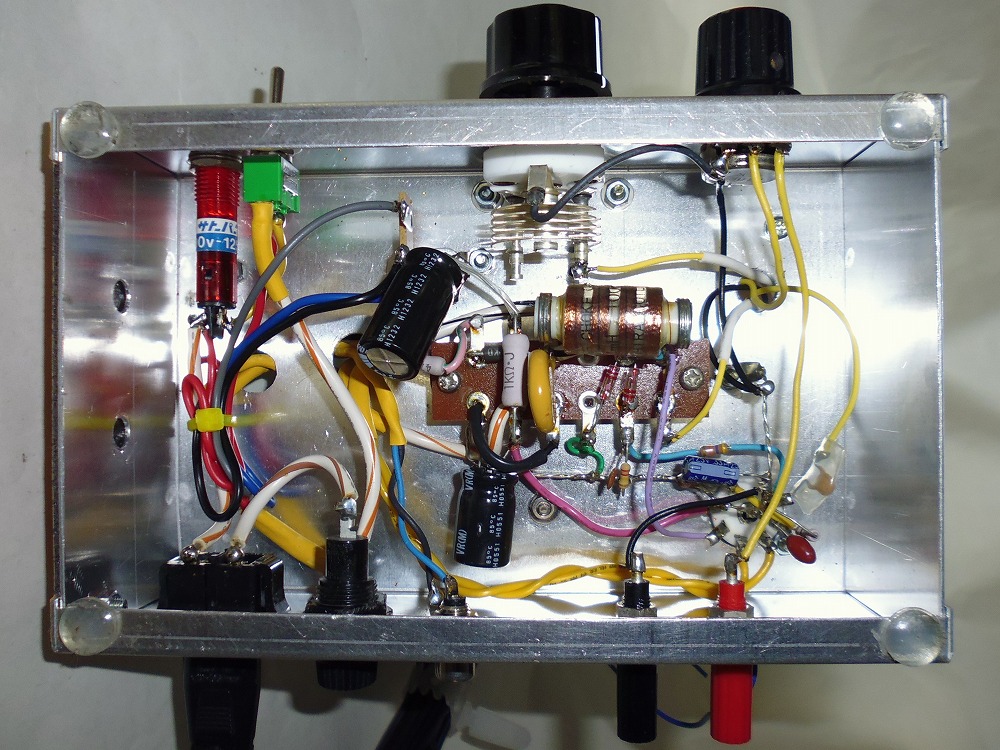

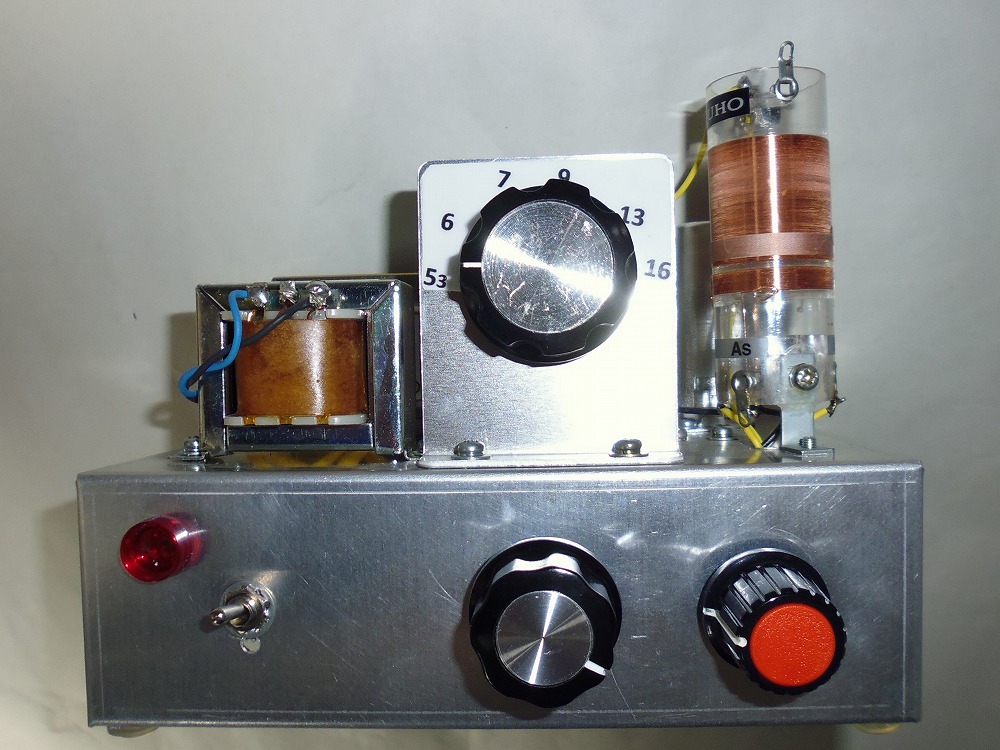

写真１： 小型シャーシを使いコンパクトに配置されています。 写真２： 時計廻りで同調、アンテナ入力アッテネータ、再生量調整の３つの選局操作要素です。 写真３： 多連バリコンを並列に使い必要容量を得ておられます。 写真４： 部品数少なく配線もシンプルです。

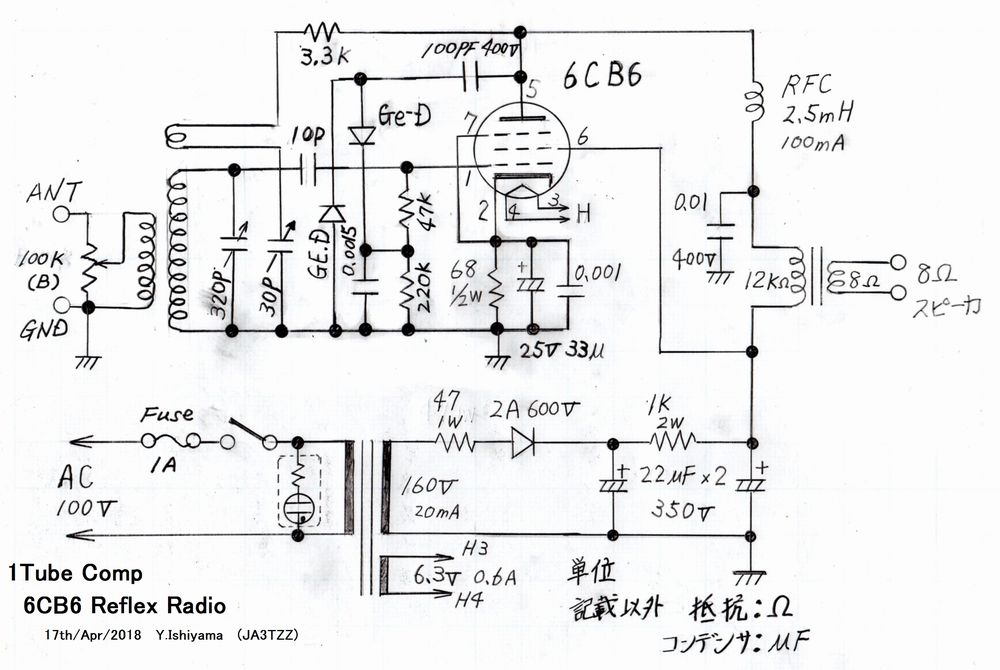

＜回路図＞



＜評価等＞

Ａ．基本規約への適合
　

項目	評価属性	結果	補足
大きさ	定量	満足
構成	定量	満足
電源	定量	満足
回路への制約	定量	満足

Ｂ．機能・性能

項目	評価属性	結果	備考
受信操作性	官能	２Ａ
受信周波数範囲	定量	満足
受信感度計測	定量	下表を参照
音響出力の忠実度	定量	実測結果（ｸﾘｯｸ）
外部影響	定量	満足

周波数/RF入力 10uV 100uV 1ｍV 531KHz 32.7 dBA 34.6 dBA 65.3 dBA T>B　H>B　N>A T>B　H>B　N>A T>A　H>A　N>A 1000KHz 34.3 dBA 48.6 dBA 72.2 dBA T>B　H>B　N>A T>B　H>B　N>A T>A　H>A　N>A 1602KHz 60.1 dBA 60.1 dBA 72.5 dBA T>B　H>B　N>A T>A　H>B　N>A T>A　H>B　N>A

Ｃ．独自性・固有性

項目	評価属性	結果	備考
全体着想	官能	Ａ	評価コメント（ｸﾘｯｸ）
方式	官能	Ａ
回路	官能	２Ａ
適用部品	官能	Ａ
その他	官能	２Ａ
意匠デザイン	官能	２Ａ	評価コメント（ｸﾘｯｸ）

改定来歴：
　2018.May.31　評価結果を追加
　2018.Apl.27　作品製作者へのレビュー用
