ＣＰＲＣ-２６について

● ＣＰＲＣ-２６について              (最新改定 2007-Oct-13)

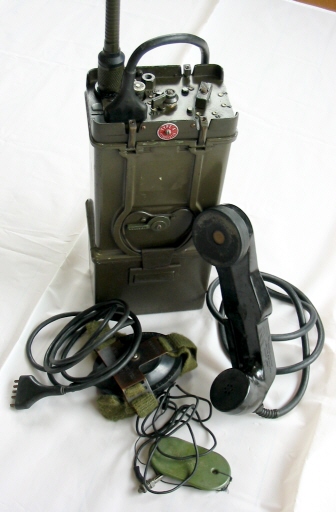

  ＣＰＲＣ-２６は１９５０年代にカナダで開発されたポータブル送受信機で、カナダ陸軍で使用されたものです。構成は型式がかもし出しているようＰＲＣ-６とよく似ていますが、ハンディータイプではなく担ぐなりしてハンドセットでオペレーションするものです。６ｃｈ切り替え（水晶発振）、ＣＡＮ形モジュール化など６ｍＦＭ用へのレストアにも楽しい機械です。

■ 外観と内部機構

  形状的には１３０×８５×２７５ｍｍと小さく、うち下部１００ｍｍ高さ分が電池箱になっています。ハンドセットのボディーモールドはＨ３３と同じですが、ＰＴＴの接点（マイクルスイッチ）でフィラメント群への供給を切り替えるため内部回路はＨ３３とは異なります。   特筆は内部回路のモジュール化で、７ピンＭＴ管ソケットにマウントするモジュールは、サブミニチュア真空管を抱いたものと、パッシブ部品のみのものから成ります。

＜操作部＞
  パネル面はアナログ的な調整ツマミはなく切り替えスイッチの類だけです。右がチャンネル切り替え、６チャネル分のポジションがありますがクリックは柔らかい感じです。中央の３ポジションのスイッチが電源スイッチ、１段右回し「ＱＵＩＥＴ」位置は、電源ＯＮ・小音量・マイク感度普通のポジション、２段右回し「ＬＯＵＤ」位置は、電源ＯＮ・大音量・マイク感度低減のポジションです。

＜ハンドセット＞

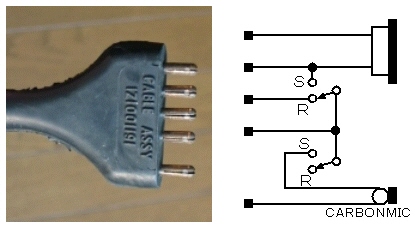

  Ｈ３３ハンドセットと主モールドはピッタリ同じですが、ＰＴＴスイッチの接点構成・内部接続、オーディオコネクタが異なります。受信・送信切り替えのために真空管のフィラメント群への電流供給を直接ＰＴＴスイッチで切り替えるためにＳＰＤＴ（Ｃ接点）になっており、接点メカもマイクロスイッチが使われています。オーディオコネクタは平らな形状で、ゴムモールドで出来ており着脱に掴み易いものですから、内部で断線が起きるようで写真のものもフィラメント切り替え回路が断線しています。

■ 構成

＜内部ブロック＞

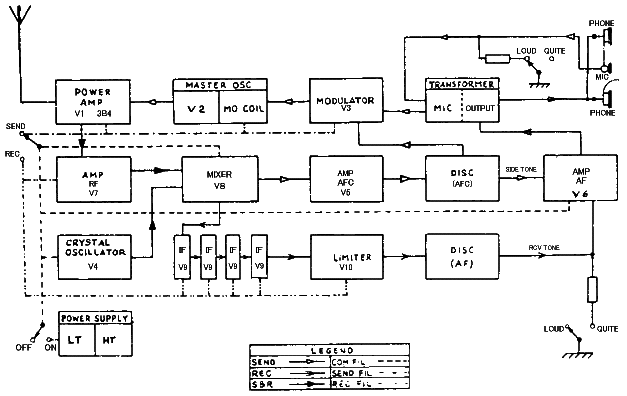

  左のブロック図はクリックすると大判が見られます。
  送信系は、Ｖ１パワーアンプ（3B4）とＶ２マスタオシレータ（3B4）およびモジュレータＶ３（1AD4）からなり、ＡＦＣ電圧は、Ｖ１パワーアンプ出力の一部がＲＦアンプＶ７（1AD4）の電極間容量を経てミキサＶ８（1AD4）に導かれ、局発クリスタルオシレータＶ４（1AD4）出力にとミックスダウンされ、ミキサ出力に中間周波数（４．３ＭＨｚ）として出力します。これをＶ６ＡＦＣアンプ（5678）により増幅、ＡＦＣディスクリにより制御電圧として得、モジュレータＶ３に加え制御します。
局発クリスタルオシレータＶ４（1AD4）とミキサＶ８は送受信にかかわらず動作しています。

  受信系は、高周波増幅１段、中間周波増幅４段から成るシングルスーパです。受信信号は、アンテナから送信系出力タンク回路を経てＲＦアンプＶ７（1AD4）で増幅されミキサＶ８で４．３ＭＨｚ中間周波数に変換され、４段のＩＦアンプＶ９（5678）で増幅、リミッタＶ１０（5678）を経てＡＦディスクリでＦＭ検波され、ＡＦアンプＶ６（5672）でパワー増幅し、レシーバを鳴らします。ＡＦアンプＶ６は送受信にかかわらず動作しており、送信時はＡＦＣディスクリの出力を利用し側音を鳴らします。

＜回路＞

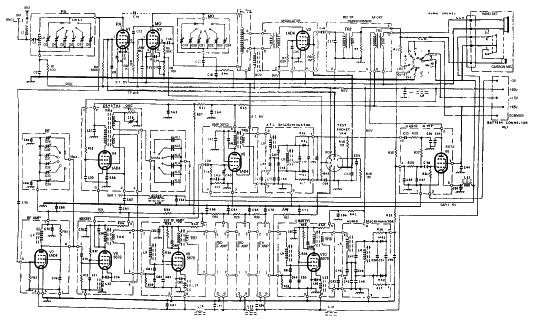

  クリックすると大判が表示されますが、上のブロック図の配置に対応した回路配置になっており、マニアの方は左の縮小版でも感じは分かると思います。
  左上の２本がＭＴ管、その他はモジュールＣＡＮ内に内装されたサブミニチュア管です。
＜モジュール化＞

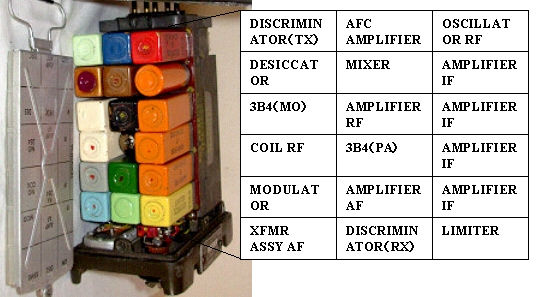

  １８個（６行×３列）のＭＴ管ソケットに矩形状および円筒状のＣＡＮ型モジュールを差込むことで構成されます。真空管を内装したモジュールが７種１０本、パッシブ回路のモジュールが５本あります。ミキサとＩＦアンプは円筒状、矩形状の両方のものがあるようですが何が異なるなるのかは不詳です。変ったところでは乾燥剤を内部に入れたデシケータモジュールがありテスト信号用のソケット位置に刺さっていますが、内装乾燥剤の量が僅かなため、本当に効果があるのかは疑問です。ＭＯの３Ｂ４は姿が見えませんがＲＦコイルのＣＡＮと一体となった矩形ＣＡＮ（底なし）が被っているためです。下の３枚写真の一番左を見てもらうとＭＯの３Ｂ４も見えています。

＜内部機構＞

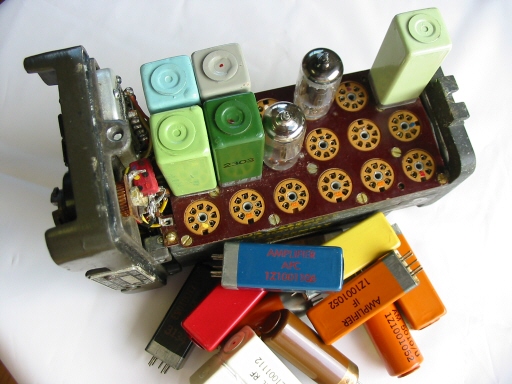

  写真左：モジュール化設計はまるで「レゴ」の世界です。個々の特性ズレさえなければ楽しくチェンジニアリングが効きますが、製造から５４年の歳月の経過はそれなりにメスを入れる必要があります。
  写真右：下部の６ｃｈ切り替えのための３群の同調コンデンサ・水晶発振子の切り替え部の外し方を示しています。前パネルを外すことなくこの部分を分離できます。

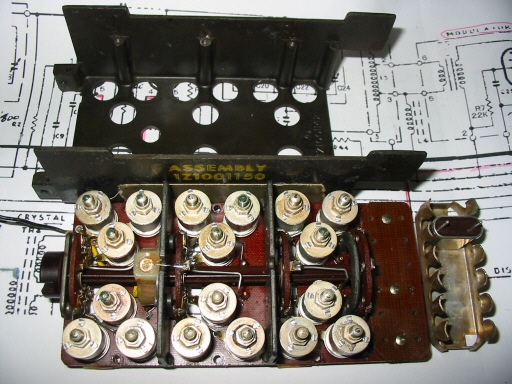

  写真左：３群の同調回路・水晶発振子切り替え部の中身です。左から、アンテナ共振回路キャパシタ群、メインオシレータ共振回路キャパシタ群、受信ＲＦアンプ出力共振回路キャパシタ群、その右が６ｃｈ分の水晶ソケットです。
  写真右：同調回路・水晶発振子切り替え部の裏側およびメインシャーシの裏側です。同調回路は、各々２接触子、２接触子、４接触子によりメインシャーシ裏で本回路に繋がります。
