最新改定　2017.Feb.1　JH3FJA

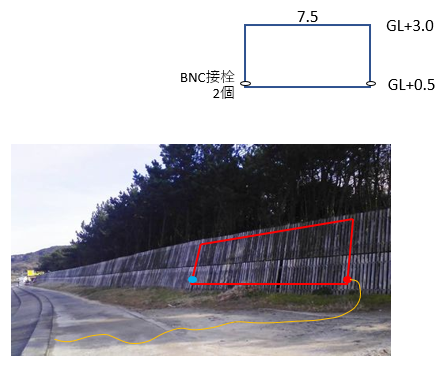

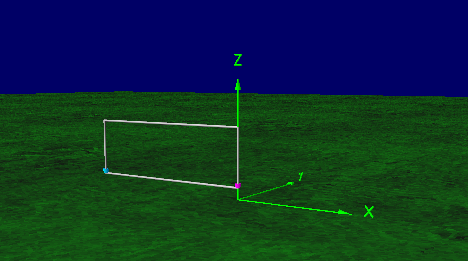

図 単位は ｍ（メータ） 楕円丸が給電・終端位置 写真 赤丸が給電点、ここに４：１変成器 ８００：５０オーム変換 青色丸が抵抗終端点 ８００オーム抵抗

　地面２種類（海水、平均的土壌）、給電合成２種類（反対位相合成、同相合成）として以下４種をシミュレーションしてみました。

　下辺高さ＝地面上０．５ｍ／上辺高さ＝地面上３ｍ／長辺長さ＝７．５ｍ／給電位置・終端抵抗位置＝地上０．５２ｍ

	１．	海水／反対位相合成	結果（右列が単一）
	２．	海水／同相合成	結果（右列が単一）
	３．	平均的な土壌／反対位相合成	結果（右列が単一）
	４．	平均的な土壌／同相合成	結果（右列が単一）

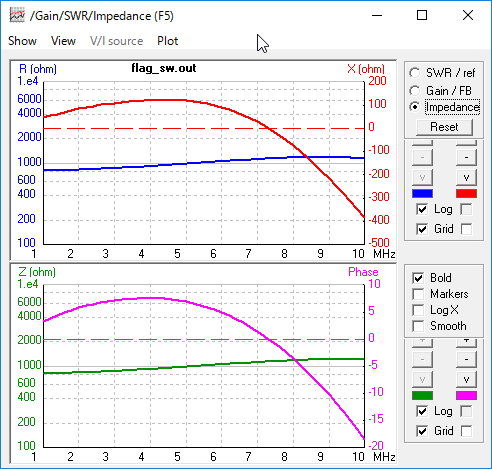

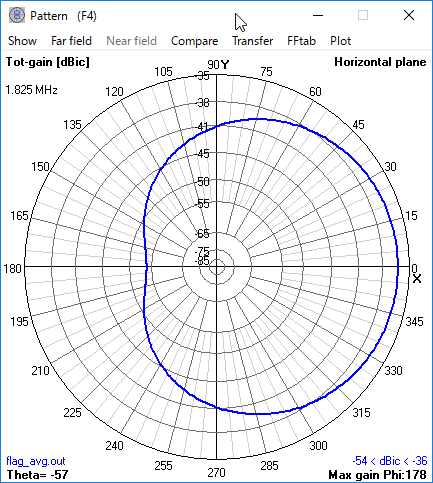

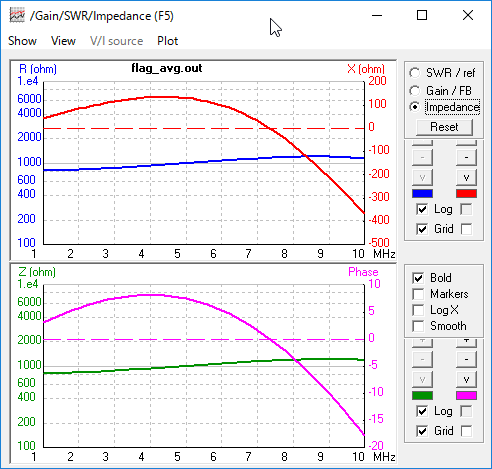

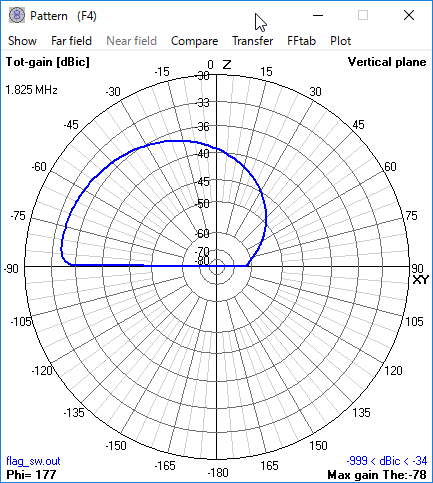

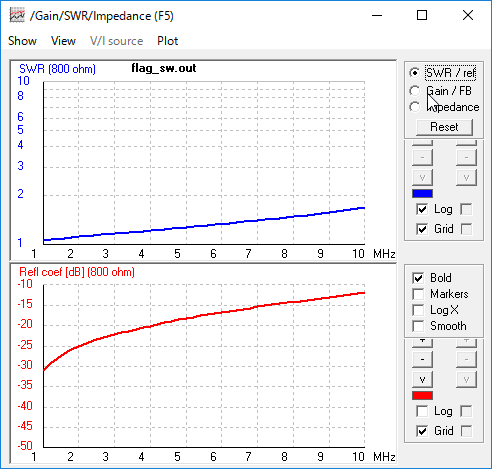

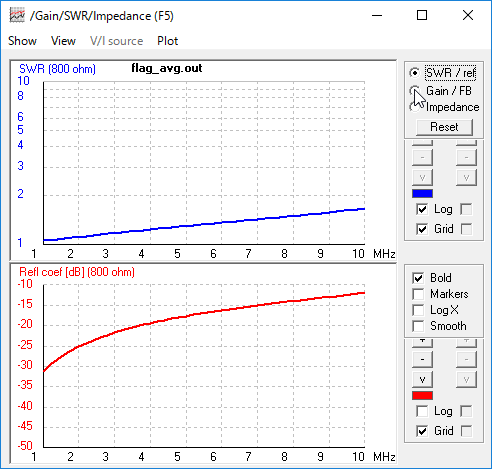

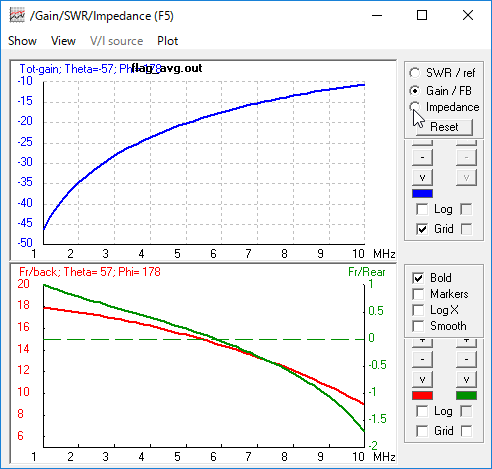

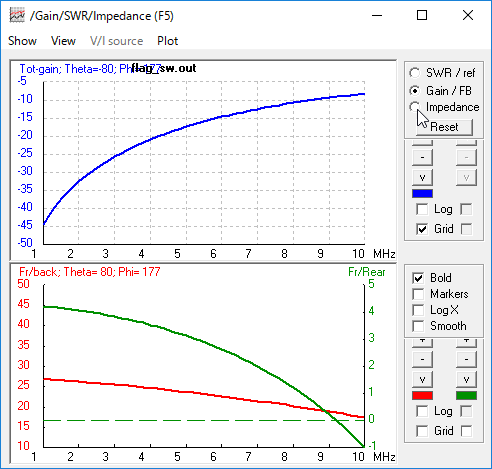

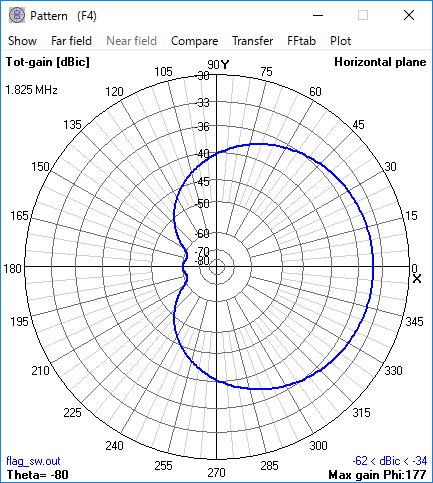

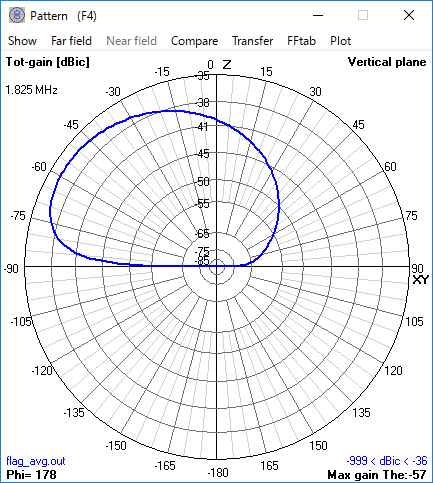

　垂直面指向特性、水平面指向特性、周波数対ゲイン特性、同ＳＷＲ特性、同インピーダンス特性を 左･･･２エレ、右･･･単一 で並べてあります。

＜１．海水層／反対位相合成＞

　こんな感じ、左列が２エレ、右列が単一のものです。

＜２．海水層／同相合成＞

　こんな感じ、左列が２エレ、右列が単一のものです。

＜３．平均的土壌／反対位相合成＞

　こんな感じ、左列が２エレ、右列が単一のものです。

＜４．平均的土壌／同相合成＞

　こんな感じ、左列が２エレ、右列が単一のものです。


ＥＮＤ
