赤丸が給電点、ここに４：１変成器
（８００：５０オーム変換）
青色丸が抵抗終端点
９００オーム抵抗器
テーパ化線路 微小ビバレージアンテナのシミュレーション
最新改定 2017.Feb.24 JH3FJA
以前 検討した微小ビバレージアンテナ から線路部をテーパにしたもので ゲインは小さくなっていますが設置高さや大地の伝導度を選ばない自由さがあります。
形状 |

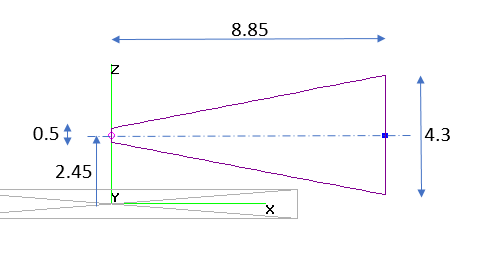

図 長さ単位は ｍ（メータ） 赤丸が給電点、ここに４：１変成器 （８００：５０オーム変換） 青色丸が抵抗終端点 ９００オーム抵抗器 |

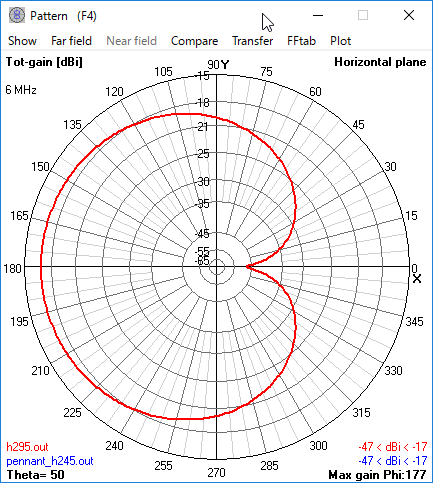

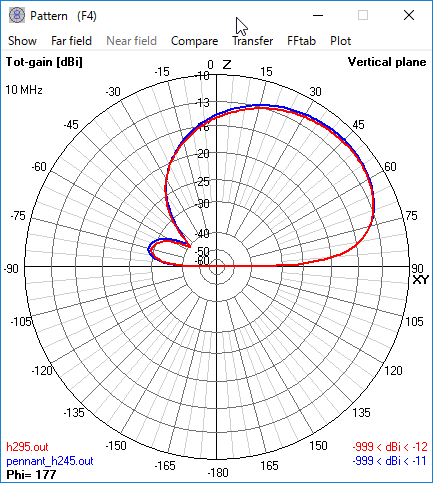

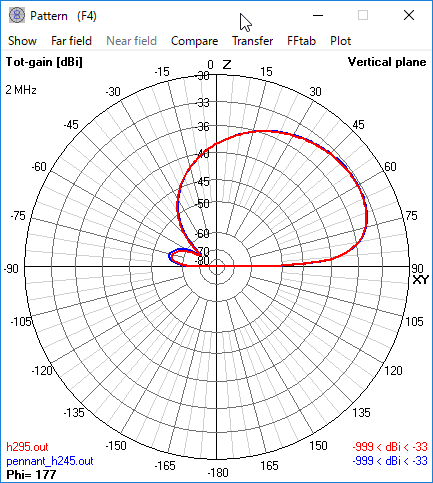

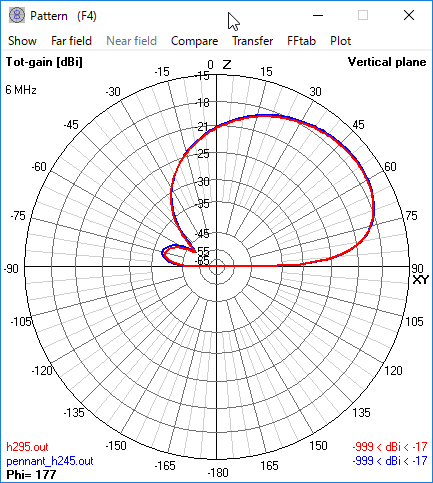

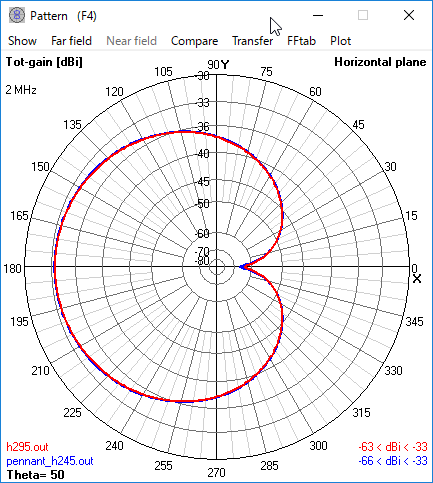

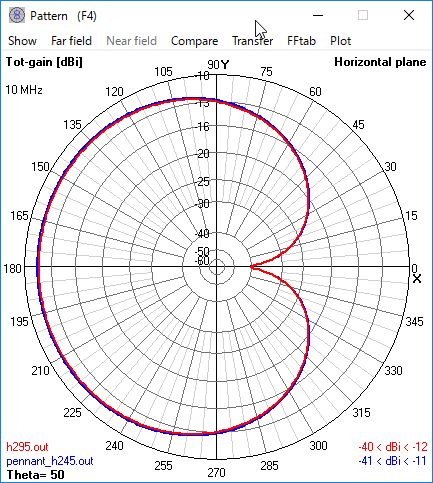

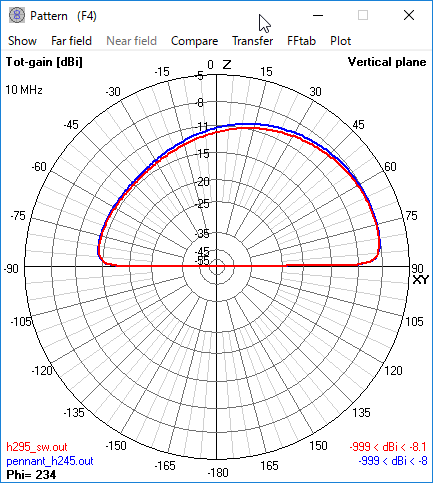

シミュレーション結果| １． | 指向特性／平均的な土壌 | 結果 | |

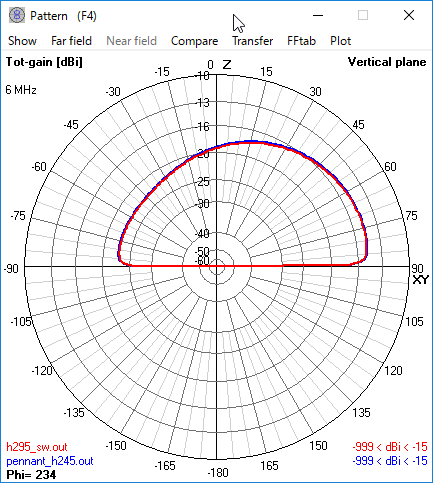

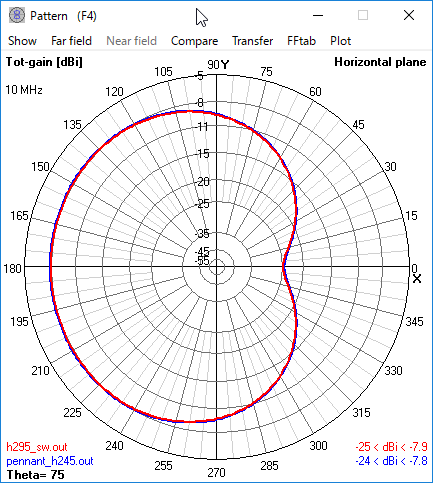

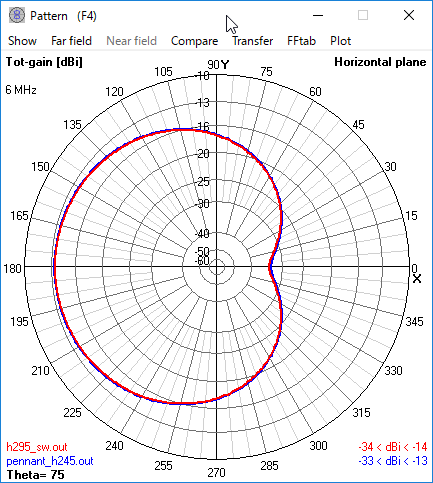

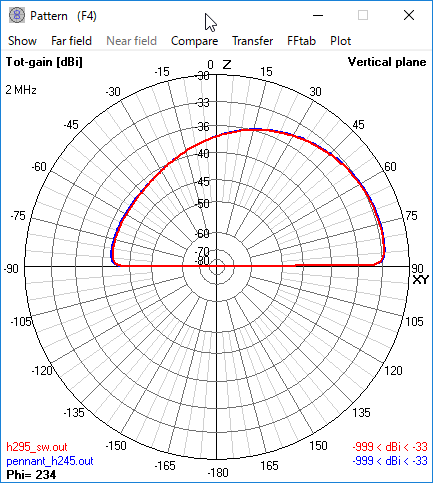

| ２． | 指向特性／海水面 | 結果 | |

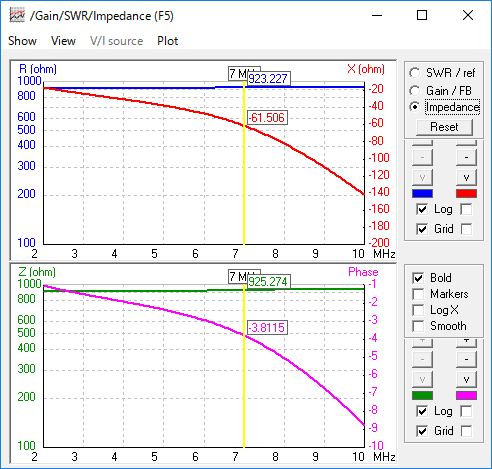

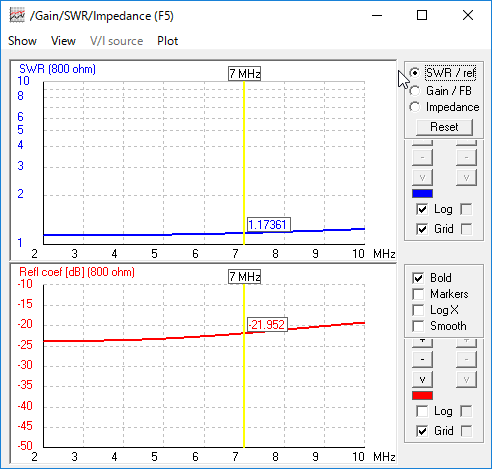

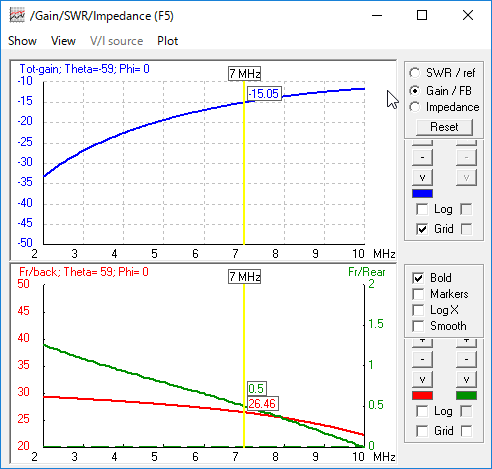

| ３． | 周波数ゲイン特性等／平均的な土壌 | 結果 | |

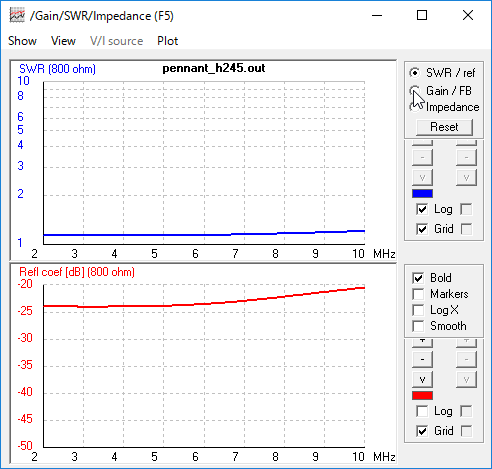

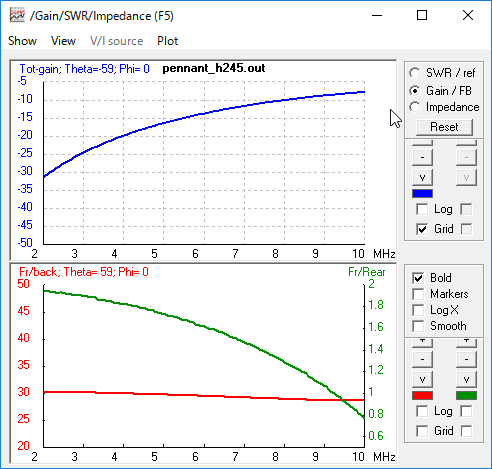

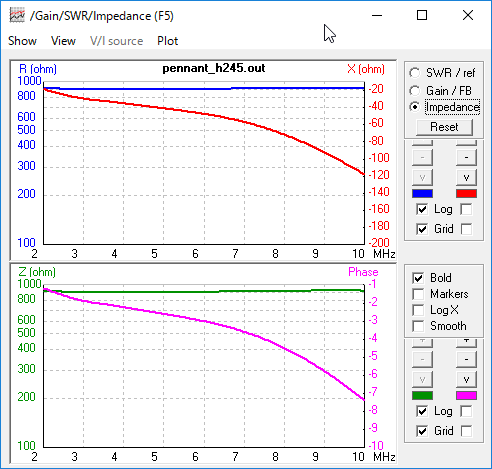

| ４． | 周波数ゲイン特性等／海水面 | 結果 |
 |

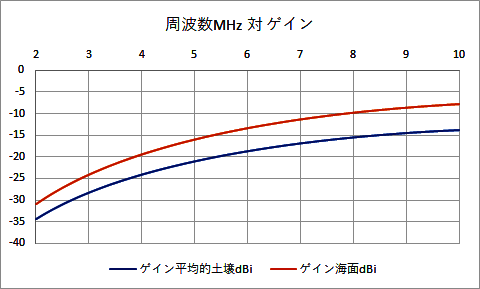

２種類の大地での周波数対ゲイン特性 同じエレメント長さ条件で２〜１０ＭＨｚの範囲ＳＷＲ１．５以内に納まる。 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
