| 10 ： 50<->75オーム変換整合器 | file |
50_75att.asc 50_75att.plt |
|

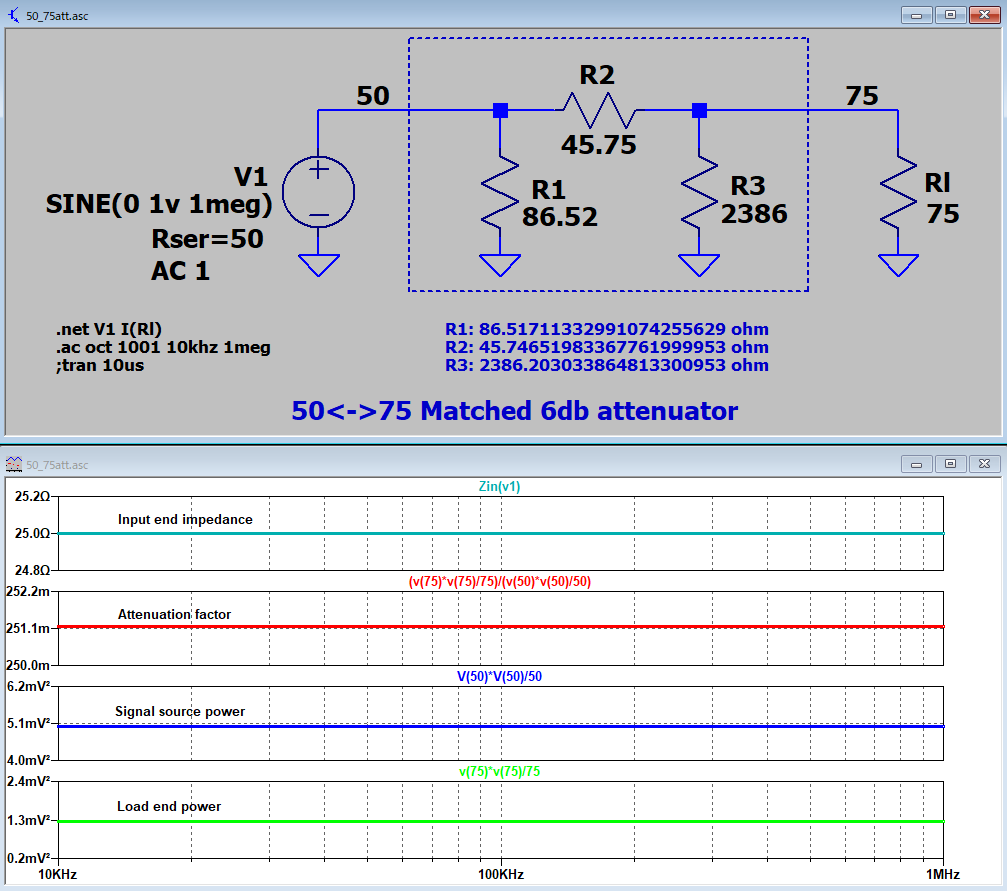

特性インピーダンス50オーム系回路と特性インピーダンス75オーム系回路を変換・整合させる抵抗網、自身の挿入損失が６ｄＢあるが双方向での信号の授受をそれぞれの界面での整合を維持したままできます。 50オーム系信号源から75オーム系負荷、 75オーム系信号源から50オーム系負荷への２ケースでの特性を掲げます。いずれの場合も電力減衰比は0.251 (-6ｄB)です。 |
||
