チューナブルバーチカルアンテナのシミュレーション検討（その２）　　　　　　最新改定　2017.Feb.11　JH3FJA

　チューナブルバーチカルアンテナのシミュレーション検討（その１） では、１／４波長バーチカルのラジエータを折り返した 「フォールデッドＬ型バーチカル」の感じを掴むため、キチンと半分を折り返しループ状としたスタイルのものを扱いましたが、細長いループ状を成してはいますが 電気接続的にはループは閉じてはいません。

　ここ （その２）では、ラジエータとラジアルを込み込みで１つの電気的に閉じたループ状とした 「フォールデッドＬ型ダイポール」を検討しています。 ２線幅の大きな巨大平行フィーダによるフォールデッドダイポールをＬ型に曲げた感じのもので、共振周波数固有値、低高調波周波数での可能性があれば 「閉じたフォールデッド系が持つ高目の給電インピーダンスと帯域の広さは多バンドチューナブルアンテナとして有利な要素かも知れない」 って発想です。

　ここまでで これを含め下図の３スタイルが登場しました。

	フォールデッドバーチカル		フォールデッドＬ型バーチカル		フォールデッドＬ型ダイポール
	１／４波長バーチカルのラジエータを折り返し物理寸法１／８波長に短くしたバーチカルアンテナ		ラジアルに対しても折り返し共に物理寸法１／８波長とコンパクト化したバーチカルアンテナ		ラジエータとラジアルを込みで１つの閉じたループとしたアンテナ

シミュレーション結果

　アンテナ構成上記２種類、地面２種類（平均的地面、海水面）として以下４種のシミュレーション結果です。

	１．	７ＭＨｚフォールデッドＬ型ダイポール 共振固有値での特性	結果
	２．	７ＭＨｚフォールデッドＬ型ダイポール 広い周波数で見た固有値	結果
	３．	７ＭＨｚフォールデッドＬ型ダイポール １／２倍周波数での特性	結果
	４．	７ＭＨｚフォールデッドＬ型ダイポール ３倍周波数での特性	結果
	５．	７ＭＨｚフォールデッドＬ型ダイポール １／２周波数での整合	結果

---

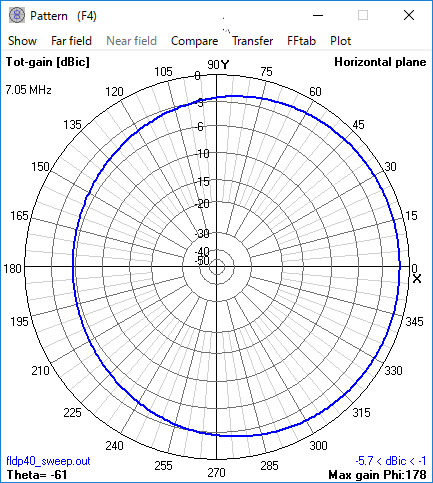

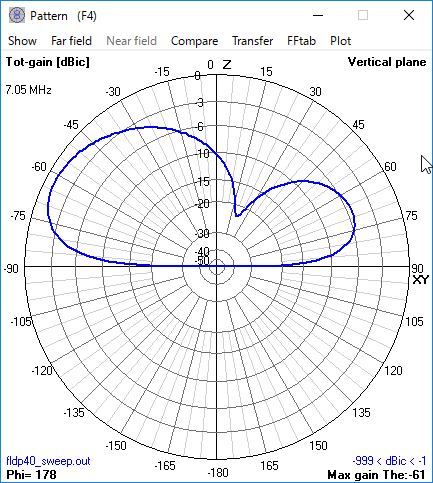

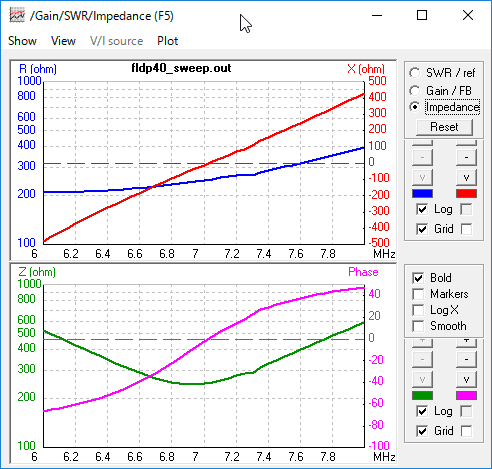

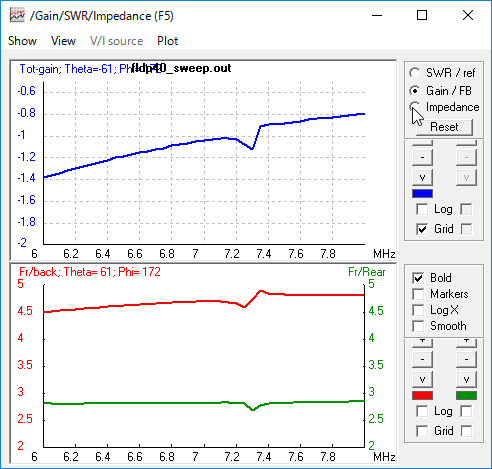

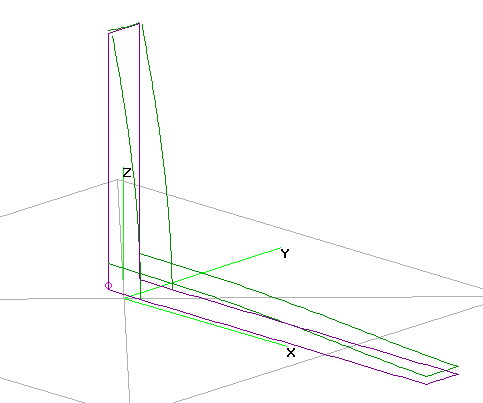

７ＭＨｚフォールデッドＬ型ダイポール 共振固有値での特性
　 　

ラジエータ部長さ＝ラジアル部長さ＝１０ｍ 対峙長辺の２線間距離＝１ｍ（波長に比べ十分短い） ２０ｍが半波長にあたる共振固有値７ＭＨｚ界隈の特性は以下の通りです。 Ｌ型にしても教科書通りの１／２波長折り返しダイポールの電流分布に同じです。

	左上のＳＷＲのグラフは給電インピーダンス４５０オームベースのものです。

７ＭＨｚフォールデッドＬ型ダイポール 広い周波数で見た固有値
　 　

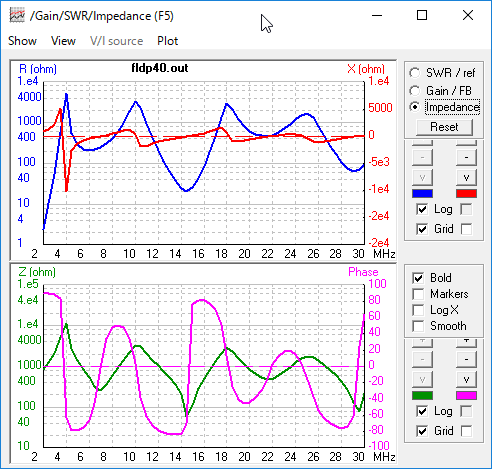

フォールデッドＬ型ダイポール 　２〜３０ＭＨｚでみた給電点インピーダンス 単線Ｌ型ダイポールの給電点インピーダンス特性（下図）に比べ沢山の共振点があります。 　１０ＭＨｚ付近 　１５ＭＨｚ付近 　１８ＭＨｚ付近 　２２ＭＨｚ付近 　２５ＭＨｚ付近 　２９ＭＨｚ付近 低い側は 　４ＭＨｚ付近

　 　

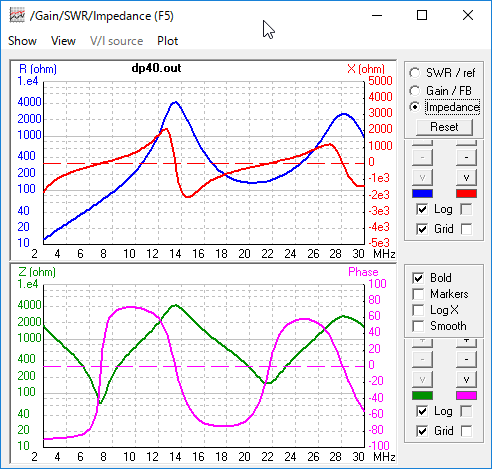

単線ダイポール 　２〜３０ＭＨｚでみた給電点インピーダンス

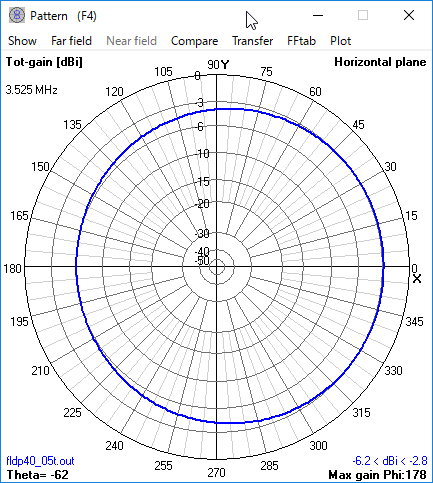

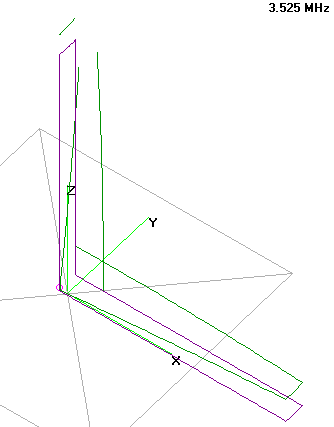

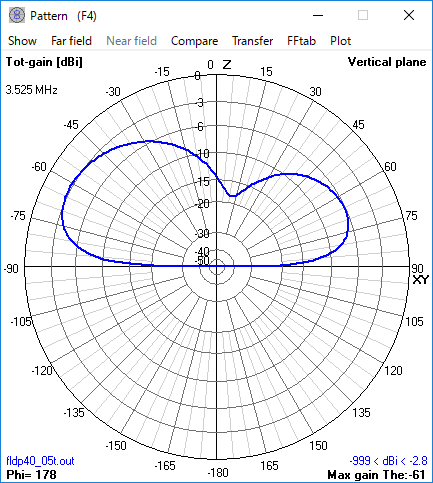

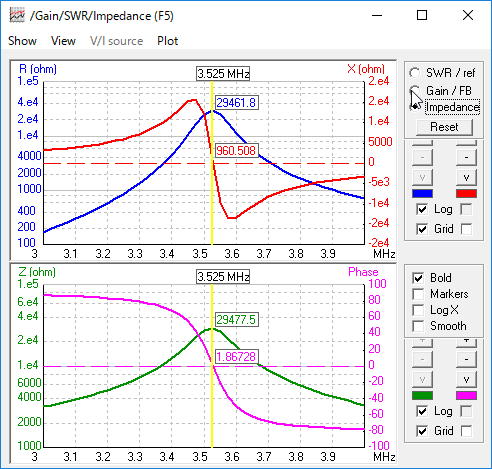

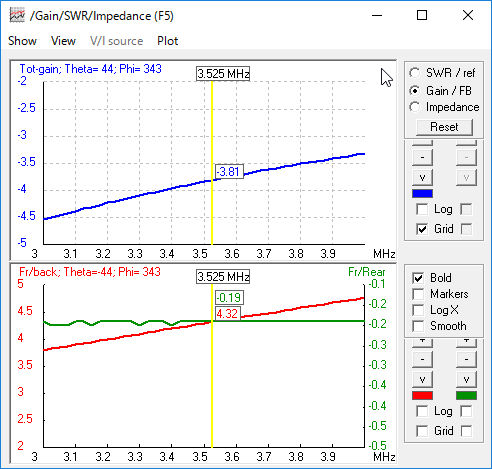

７ＭＨｚフォールデッドＬ型ダイポール １／２周波数での特性
　 　

共振固有値７ＭＨｚ同調のもののエレメント長さを数１０ｃｍ伸ばし半分の３．５２５ＭＨｚで共振させたものです。

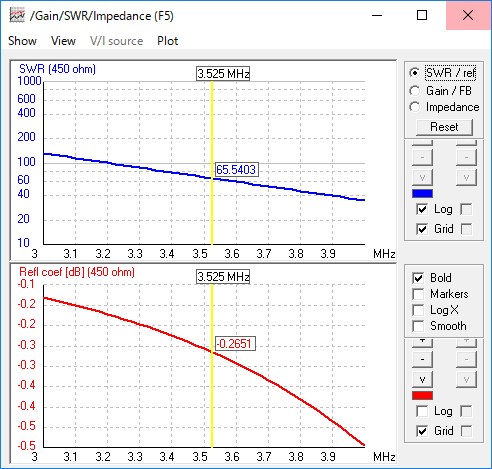

	左上のＳＷＲのグラフは給電インピーダンス４５０オームベースのものです。

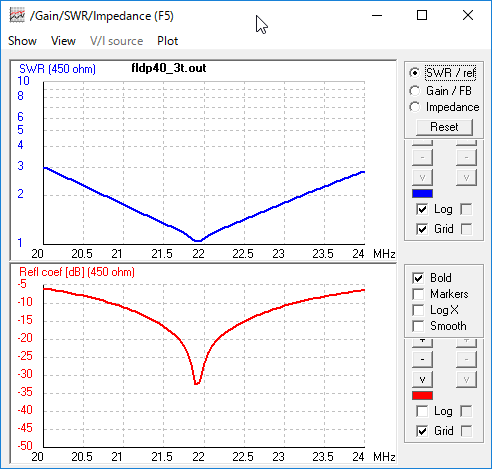

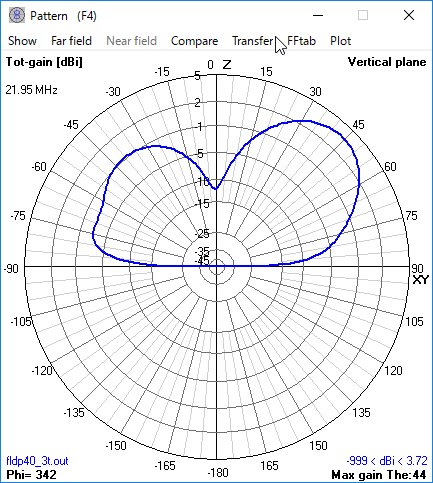

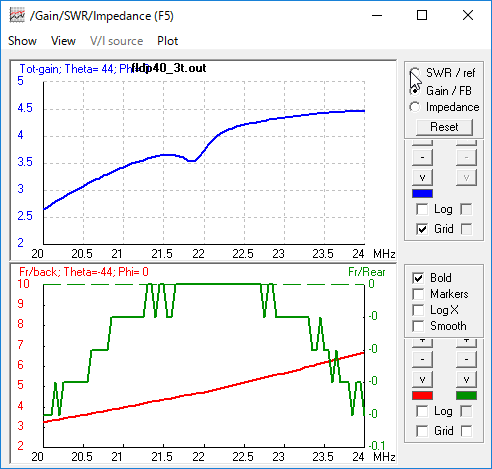

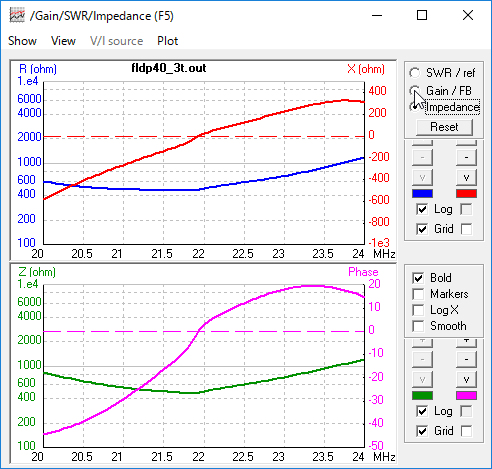

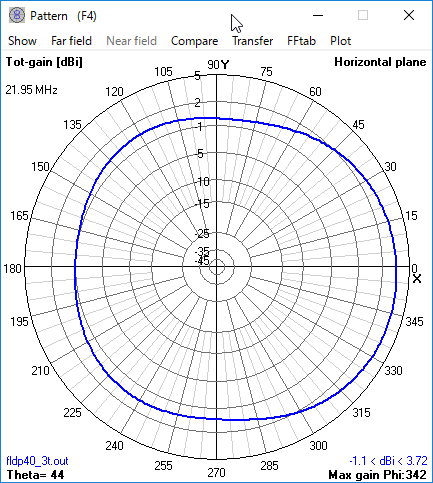

７ＭＨｚフォールデッドＬ型ダイポール ３倍周波数での特性
　 　

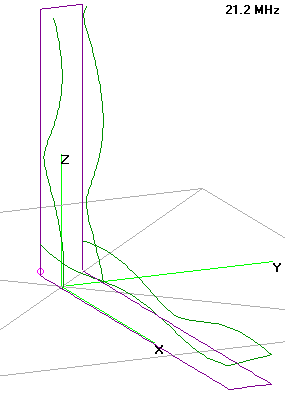

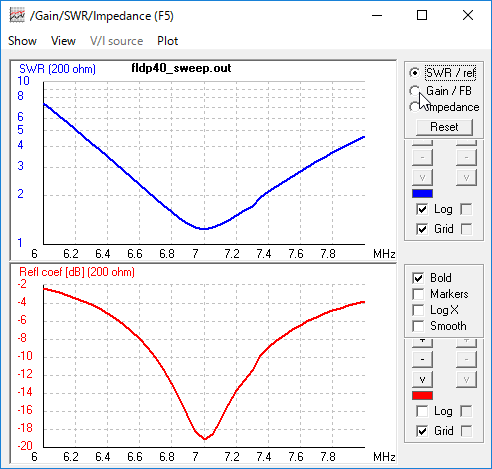

共振固有値７ＭＨｚ同調のもののエレメント長さを少し伸ばし3倍の２１．２ＭＨｚで共振させたものです。 参考： ７ＭＨｚ単線Ｌ型ダイポール ２１ＭＨｚでの特性

	左上のＳＷＲのグラフは給電インピーダンス２００オームベースのものです。

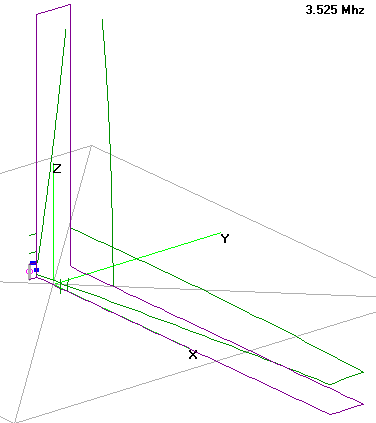

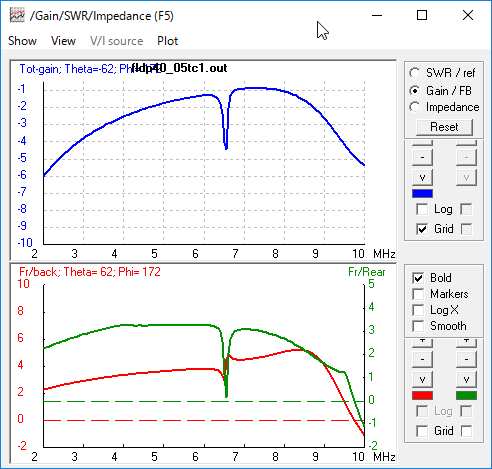

７ＭＨｚフォールデッドＬ型ダイポール １／２周波数での整合

共振固有値７ＭＨｚ同調のものに同調・整合回路を付加し３．５ＭＨｚ用として動作させたものです。

　 　

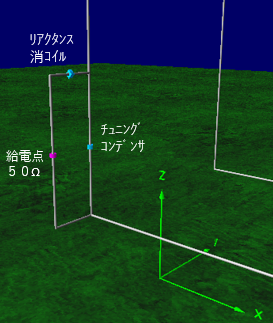

給電部の構成 チューニングコンデンサ：４０ＰＦ リアクタンス消しコイル：５３μＨ

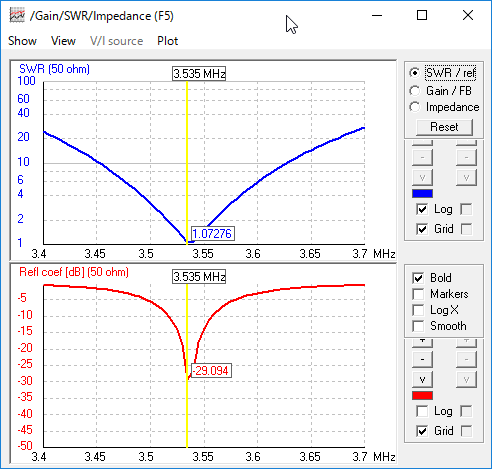

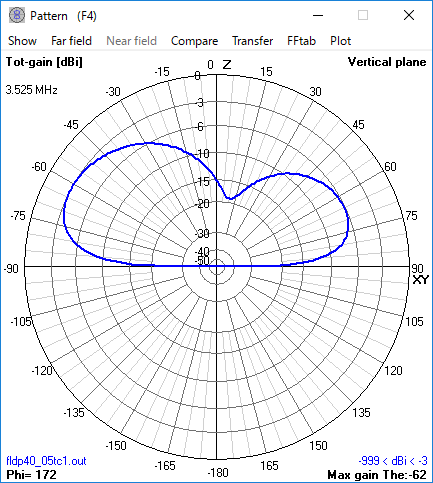

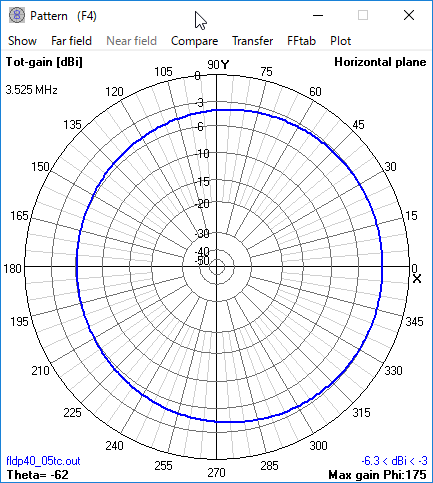

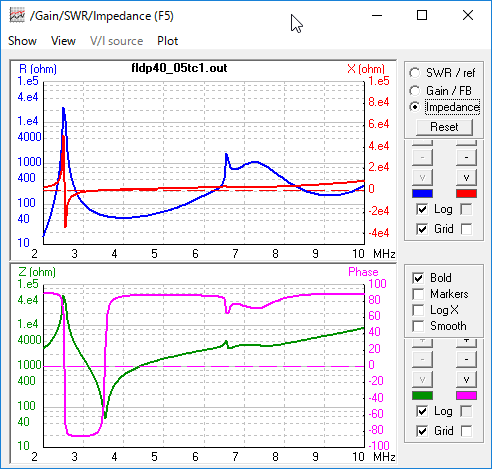

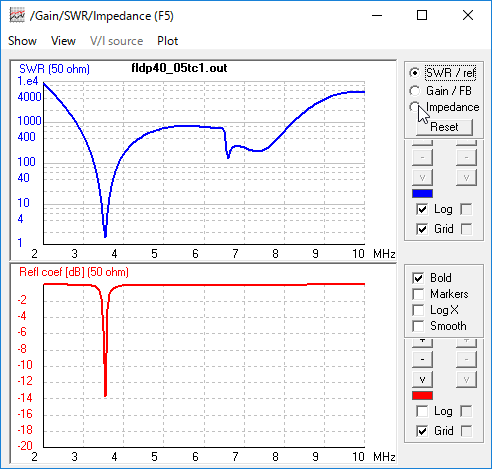

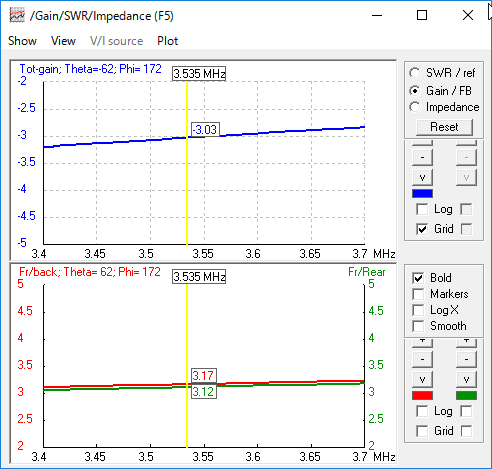

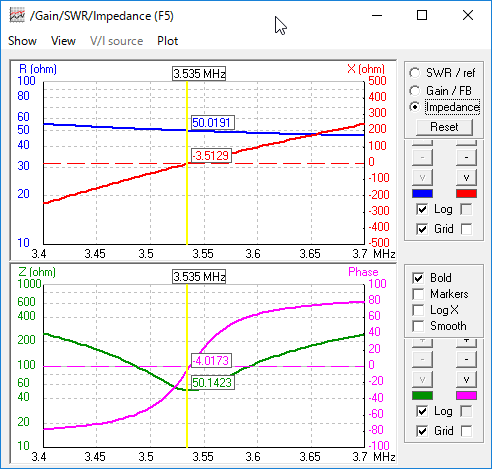

＜ＳＷＲ＞ ＜ゲイン＞ ＜給電点インピーダンス＞

---
