まず、ＰＲＣ-１０に対して供給電圧が低下した場合、ＰＲＣ-１０自身の動作に影響が現れ始める各電圧値を調べて見ました。
受信時：Ａ電圧が１．１５Ｖを割り、Ｂ１電圧が５５Ｖを割ると、受信音量がはっきり低下して来て、受信感度低下も現れ始めます。
送信時：Ｃ電圧が４．８Ｖを割ると、送信出力レベル低下が現れます。 この試験結果より、当局の各電圧設定値は
Ａ電圧 ＝１．３Ｖ Ｂ１電圧＝６０Ｖ Ｂ２電圧＝Ｂ１＋約６０Ｖ Ｃ電圧 ＝５．２Ｖ
とする事にしました。

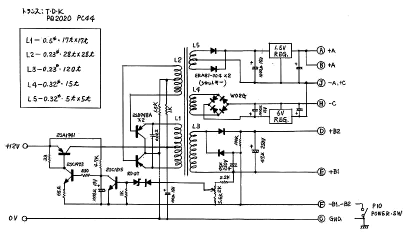

＜最終的な回路図＞
左の回路図の大判
１．５＆６Ｖレギュレータ
２石自励式ＤＣ／ＤＣコンバータでＲｏｙｅｒ（氏）回路と呼ばれるものです。 トランスの３つの出力巻線からＡ電圧、Ｃ電圧、Ｂ電圧用の各交流電圧を得ます。
Ａ電圧用の整流は電流が大きいためショットキーダイオードを使い順方向電圧降下によるロスを低減しています。 Ａ電圧およびＣ電圧のレギュレータは上のリンクをクリックしてください。 Ｂ電圧は倍電圧整流でＢ２電圧を倍しない半波整流でＢ１電圧を得てあります。
図の左下３石はシリーズレギュレータを構成しており、Ｂ１電圧値を検出して２石自励式ＤＣ／ＤＣコンバータの電源電圧をシリーズドロッパでの電圧降下をコントロールすることで制御をします。 これら３石のシリーズレギュレータ部分はＰＲＣ-１０（Ａ）の電源スイッチを経て回路コモンに落とす構成とすることで、電源ＯＮ／ＯＦＦを実現しています。ＯＦＦでのシリーズレギュレータトランジスタからの漏れ電流は無視できる程小さなものです。
部品類については、トランスのコア材を除き比較的容易に入手可能なもので構成することができました。
なお、参考にしました記事は、プライマリーレギュレータの実験（JA3ANF）、ＡＱ-２-Ａ等の回路分析（JH3FJA）等で、ＪＡ３ＡＮＦ局からは色々とご意見ご指導を戴きました。
＜性能計測結果＞
電源電圧変動に対する性能計測結果を示します。 必ずしも優等生ではありませんが実用出来る範囲にあるのでは、と判断しております。 性能データを見る
＜ケースに組んでみる＞

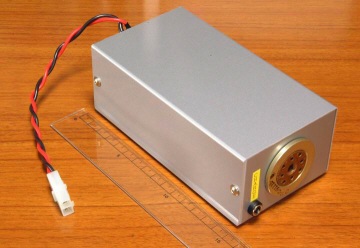

検討・試作・計測が一段落しましたのでケースに組んで電池箱との相性を見ました。色々なバッテリーに対応出来るように「羊羹状」にする事とし、タカチのケースＭＢ-１１（奥行き１５０ｍｍ×巾８０ｍｍ、アルミ材）に組込みました。このケースは、板厚が１ｍｍと柔なので、パワートランジスタの放熱が心配でしたが、電源入力１３．５Ｖ時で、受信３０分通電してもケース全体は殆ど温まらず、連続送信５分でもちょっと温まる程度で心配した程の発熱は見られません。（室温が２０℃と低い事も有るかも知れません）
コンパクトな本体により２次電池側の形状をあまり制約しないので、廉価なジャンクのバッテリーの利用裕度が広がりトータルとして経済的に遊べると思います。

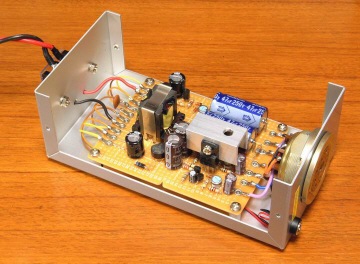

＜ケース内部の様子＞
２．５４ｍｍピッチ格子ランドの ごく一般的なユニバーサル基板に組んであります。
この写真の大判
＜色々な電池との組み合わせ相性＞
左は、単１型ニッカド１０本組１２Ｖ５Ａｈの使用例です。 スペース的な余裕は充分ですし、これでも送受デューティー５０％／５０％の時、５時間（計算上）程度の運用が出来そうです。
中央は、秋葉原の秋月通商で販売されている６Ｖ、４Ａｈ仕様の鉛シールバッテリー２個を直列使用した姿です。なお、このバッテリーは２個で１５００円です。
右は、軍用リチウム電池ＢＡ-５５９８／Ｕ２個との組合せですが、充分なスペース余裕をもって電池箱に内装出来ます。なお、 ＢＡ-５５９８／Ｕリチウム電池についてはここ（JH3FJA局のHP）やここ（同様）が参考になります。
